9.5.3  试验程序

1）使弯曲臂处于垂直位置，将试样由拨杆孔插入，试样下端用夹块夹紧，并使试样垂直于圆柱支辊轴线。非圆形试样的夹持，应使其较大尺寸平行于或近似平行于夹持面，如图9-6所示。

2）弯曲试验是将试样弯曲90°，再向相反方向交替进行；将试样自由端弯曲90°，再返回至起始位置作为第一次弯曲。然后，如图9-7所示，依次向相反方向进行连续而不间断的反复弯曲。

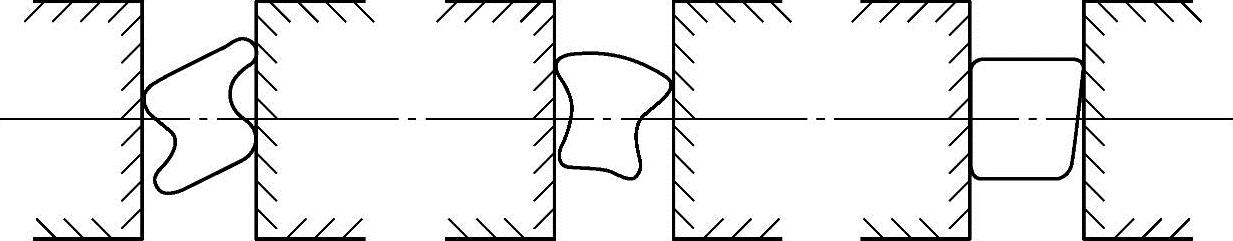

图9-6 非圆形试样的夹持

3）弯曲操作应以每秒不超过一次的均匀速率平稳无冲击地进行。必要时，应降低弯曲速率以确保试样产生的热不致影响试验结果。

4）试验中为确保试样与圆柱支辊的圆弧面连续接触，可对试样施加一定的张紧力。除非相关产品标准中另有规定，施加的张紧力T不得超过试样公称抗拉强度相对应力值的2%，有争议时采用的张紧力等于试样公称抗拉强度相对应的应力值的2%。

5）连续试验至相关产品标准中规定的弯曲次数或肉眼可见的裂纹为止。如相关产品标准规定，连续试验至试样完全断裂为止。试样断裂前的最后一次弯曲不计入弯曲次数。

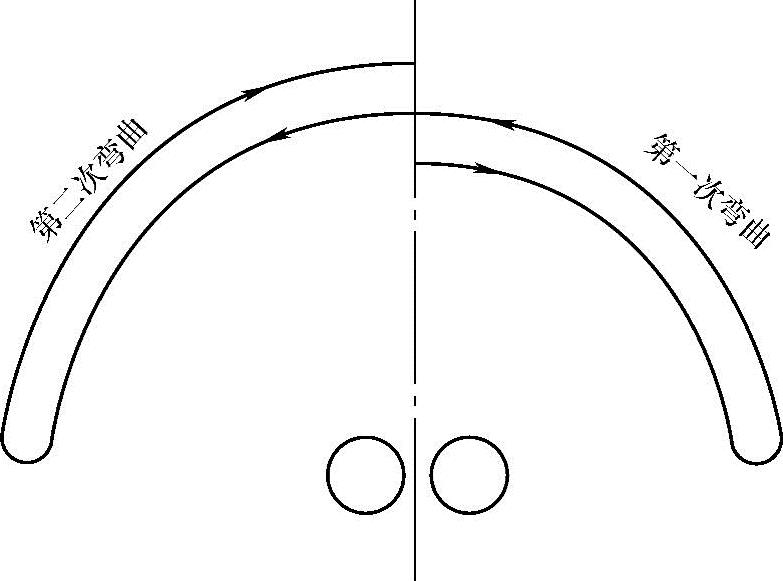

图9-7 反复弯曲试验的计数方法
