12.6.2  试验原理及力学行为模型

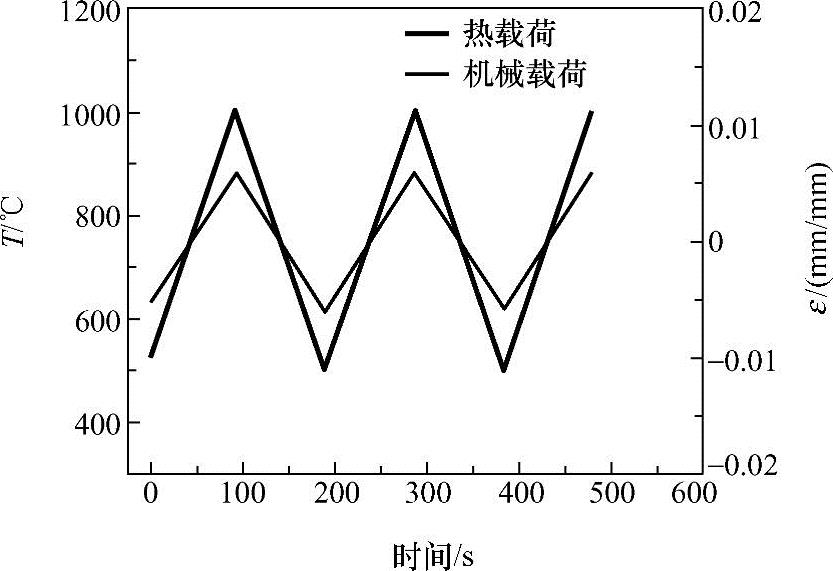

图12-17 同相位（IP）

热-机械疲劳试验的试验原理是，在试验过程中，同时对试样施加热循环和机械循环。其中，为了保证迅速的热响应，一般通过环绕试样工作段的加热线圈和吹风机实现试样的加热和冷却。机械循环通过液压伺服加载系统实现，一般为应变控制。

在热-机械疲劳试验中，既存在热载荷又存在机械载荷。热载荷和机械载荷可以同步、异步或它们之间存在一定的相位角。常用于热-机械性能研究的相位角包括同相位、反相位和135°相位，它们的热-机械疲劳试验波形分别如图12-17～图12-19所示。在同相位热-机械疲劳试验中热载荷和机械载荷的变化是同步的，其试验波形如图12-17所示。

图12-18 反相位（OP）

图12-19 135°相位
