13.1.2  裂纹的基本形式

如图13-2所示，工程界通常将裂纹归纳为图13-2所示的三种基本形式。

图13-2a所示为张开型（简称Ⅰ型），其外加应力垂直于裂纹面，即在正应力作用下，使裂纹张开并向x轴方向扩展，这是工程结构上最严重的应力状态。

图13-2b所示为滑开型（简称Ⅱ型），其外加应力平行于裂纹面，即在切应力作用下，使裂纹面上下滑开。

图13-2c所示为撕开型（简称Ⅲ型），其外加应力在z轴方向产生切应力，即在切应力作用下，使裂纹面向左右方向撕开。

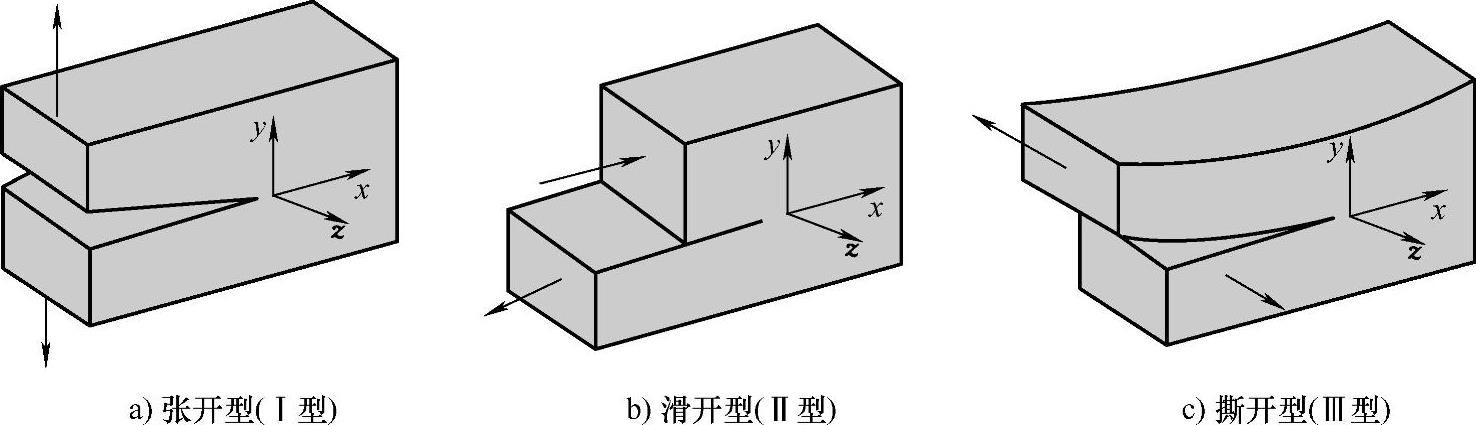

图13-2 三种基本的断裂形式

以上的三种裂纹体，工程中以Ⅰ型断裂最为常见，也最危险，是本章讨论的重点。
