鉴定点 16 汽油机燃料供给系统

问：汽油机燃料供给系统的作用是什么？它由哪几部分组成？

答：汽油机燃料供给系统的作用是根据发动机不同工况的要求，将洁净的汽油和空气配制出适当浓度的混合气，按一定数量供入气缸，并在点火燃烧做功后将废气排入大气。

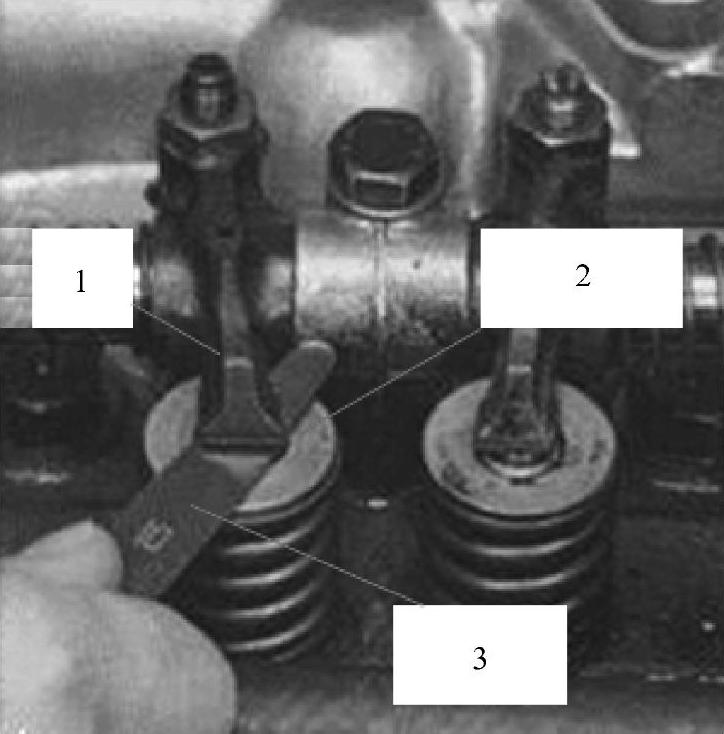

图2-6 测量气门间隙

1—气门摇臂 2—气门推杆 3—塞尺

汽油机燃料供给系统分为化油器式燃料供给系统和电子喷射式燃料供给系统。化油器式燃料供给系统由油箱、油泵、空气滤清器、油管、化油器、进气软管、进/排气歧管、消声器等组成，如图2-7所示。

电子喷射式燃料供给系统由空气供给系统和燃油供给系统组成，如图2-8所示。

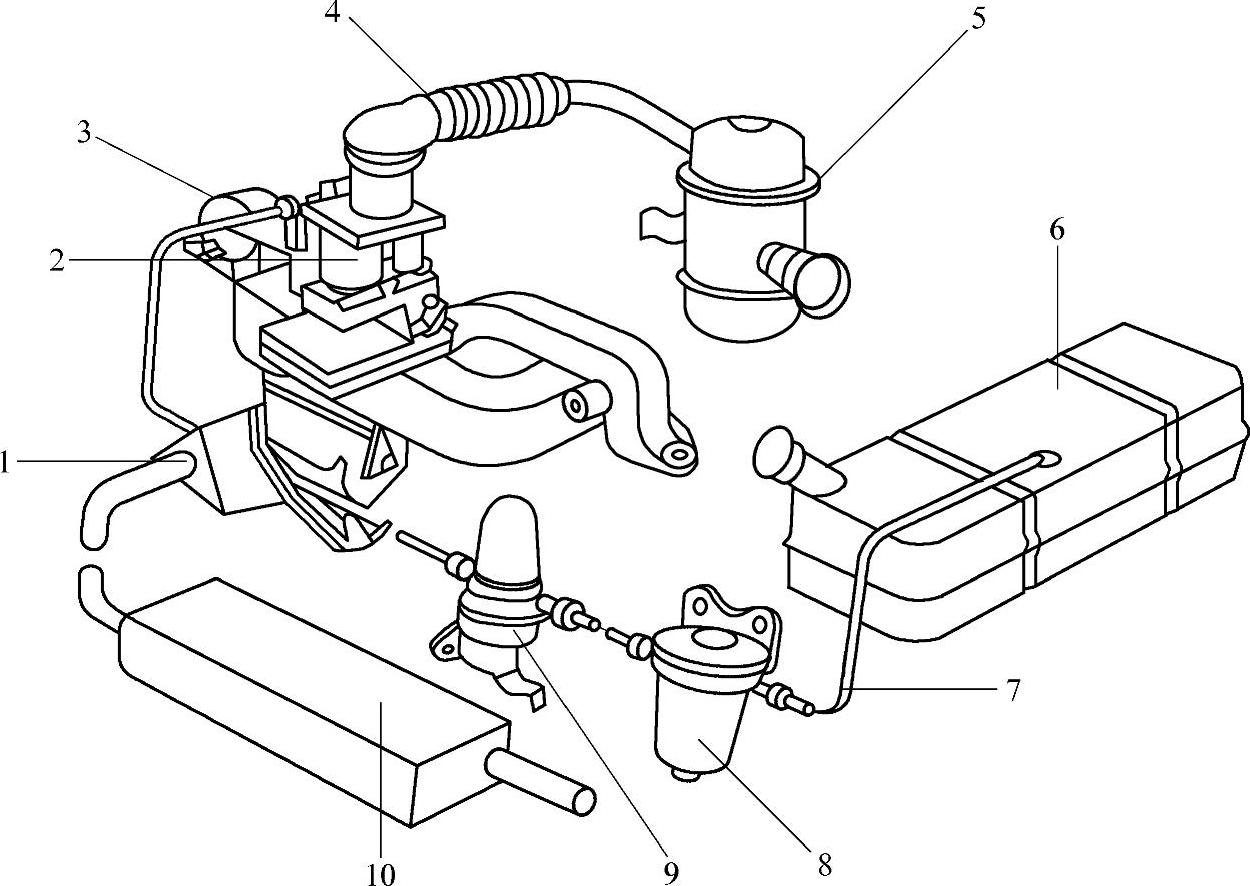

图2-7 化油器式燃料供给系统

1—排气歧管 2—化油器 3—进气歧管 4—进气软管 5—空气滤清器 6—油箱 7—油管 8—滤清器 9—油泵 10—消声器

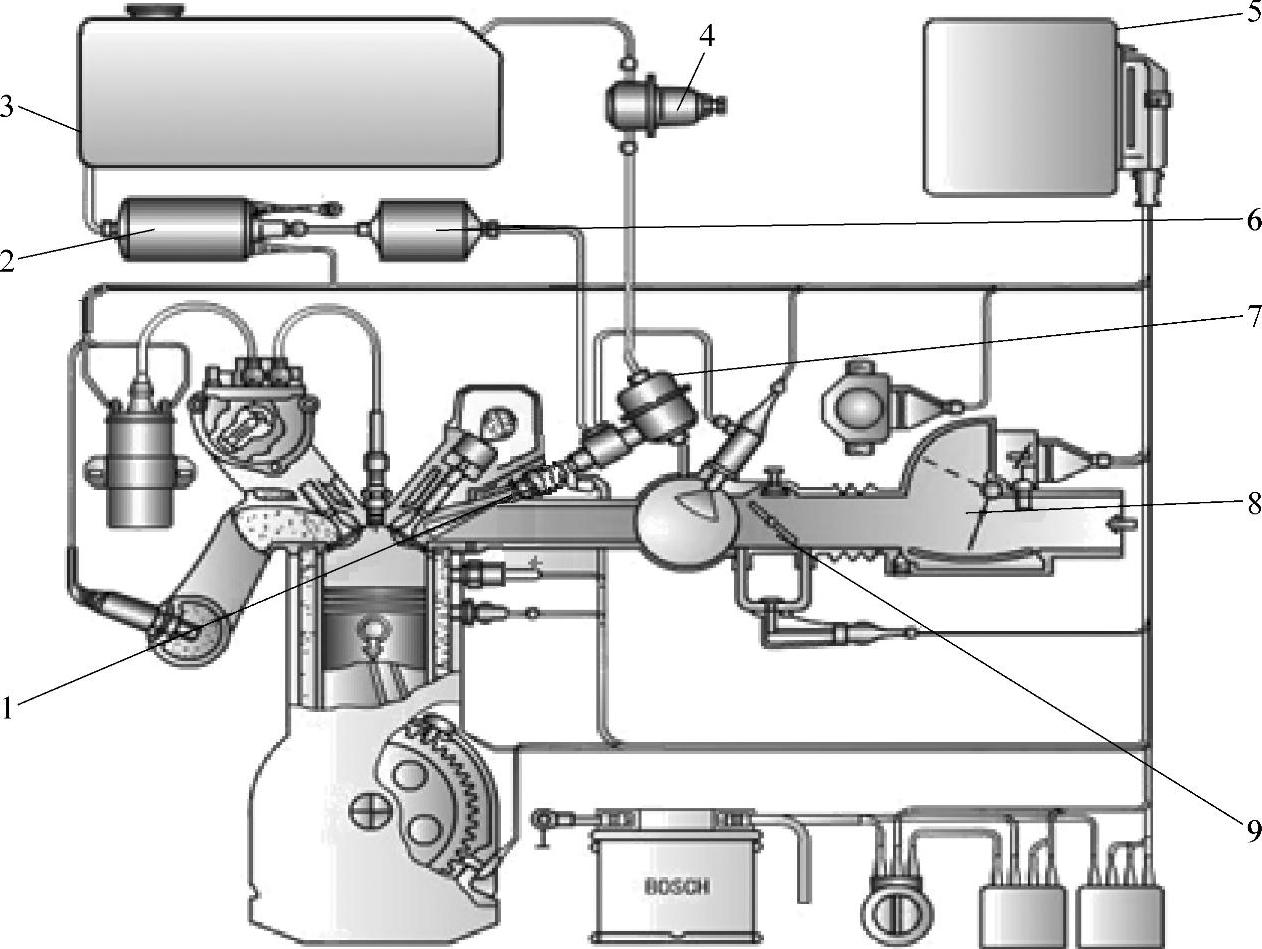

图2-8 电子喷射式燃料供给系统

1—喷油器 2—油泵 3—油箱 4—压力调节器 5—电控单元 6—滤清器 7—调节器 8—空气流量传感器 9—节气门
