鉴定点17  电动燃油泵

问：常用的电动燃油泵分为哪几种？其工作情况如何？

答：电动燃油泵的作用是给电控燃油喷射系统提供具有一定压力的燃油。根据安装位置的不同，电动燃油泵分为内置式和外置式。内置式电动燃油泵安装在油箱中，具有噪声小、不易产生气阻、不易泄漏、管路安装简单等特点；外置式电动燃油泵串接在油箱外部的输油管路中，具有易布置、安装空间大、噪声大、易产生气阻等特点。

按结构的不同，电动燃油泵可分为涡轮式、滚柱式、转子式和侧槽式。目前，常用的电动燃油泵是涡轮式和滚柱式。

（1）涡轮式电动燃油泵 涡轮式电动燃油泵属于内装泵，主要由燃油泵电动机、涡轮泵、出油阀、卸压阀组成，如图2-9所示。

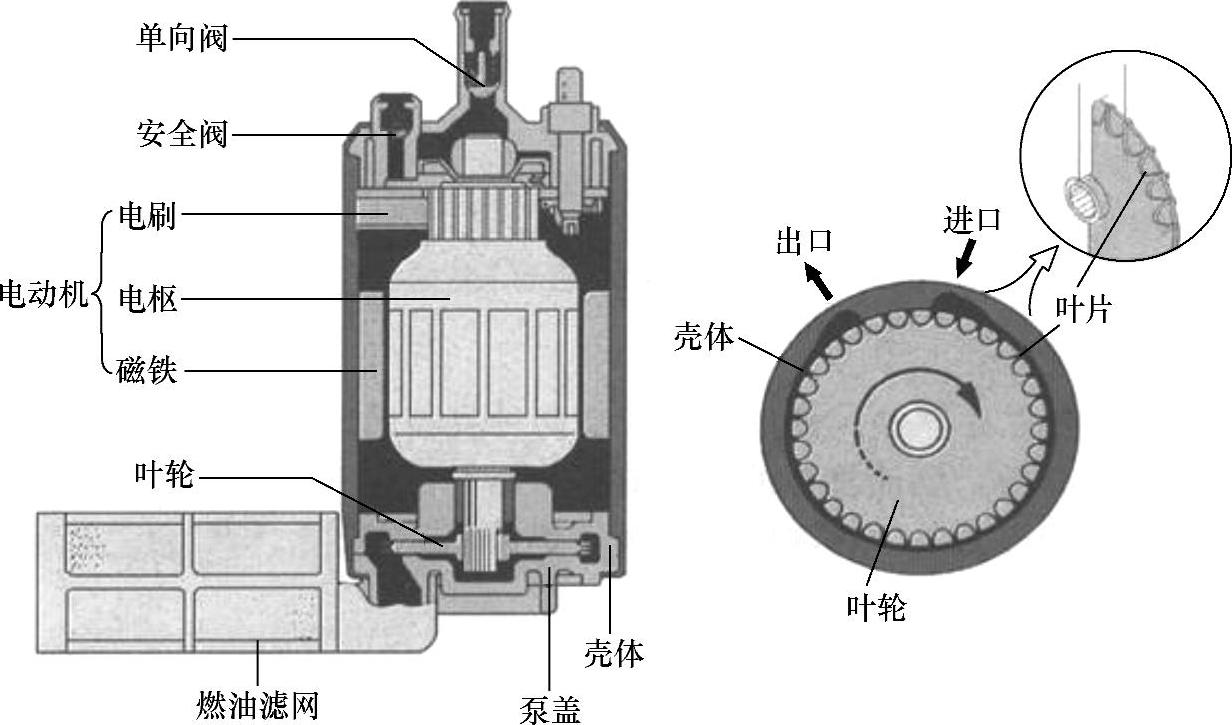

图2-9 涡轮式电动燃油泵

油泵电动机通电后，电动机驱动涡轮泵叶片旋转，由于离心力的作用，叶轮周围小槽内的叶片紧贴泵壳，将燃油从进油室带往出油室。由于进油室内的燃油不断减少，形成一定的真空度，将燃油从进油口吸入；出油室内燃油不断增多，燃油的压力升高，当达到一定值时，顶开出油阀从出油口输出。出油阀在油泵不工作时阻止燃油流回油箱，保持油路中有一定的压力，便于下次起动。

（2）滚柱式电动燃油泵 滚柱式电动汽油泵属于外装泵，主要由燃油泵电动机、燃油泵、出油阀、卸压阀等组成，如图2-10所示。

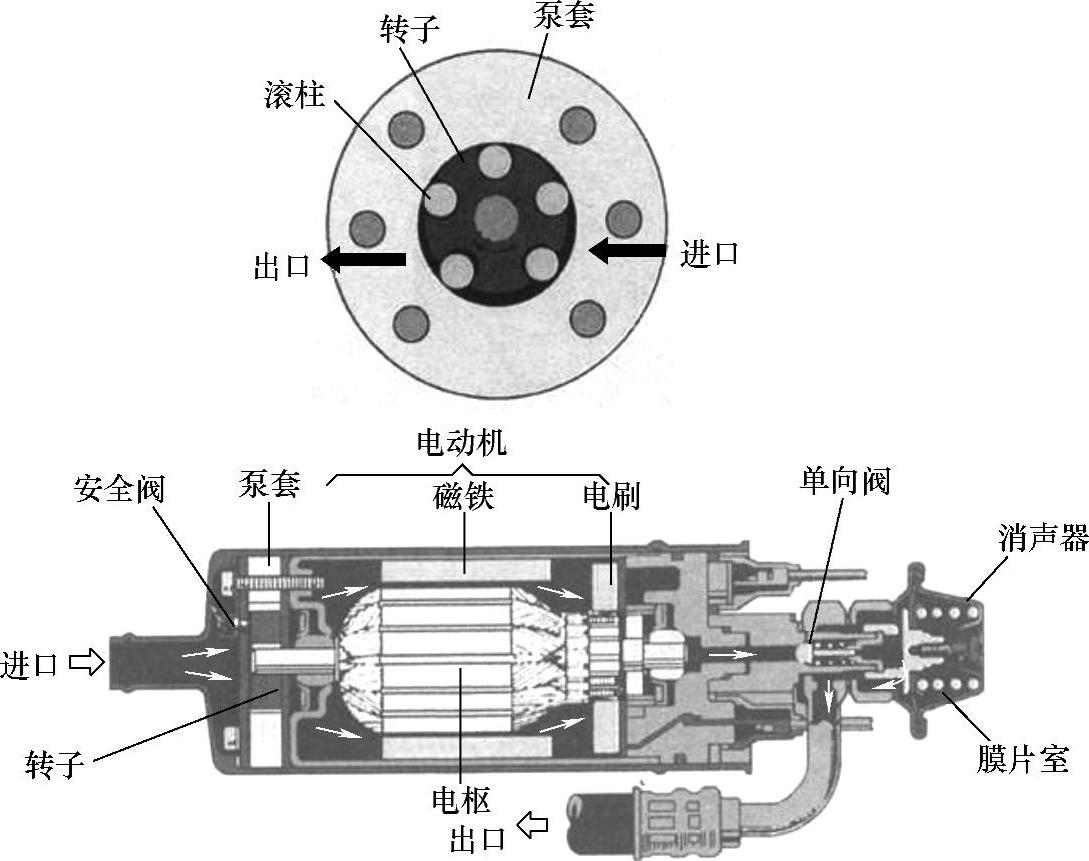

图2-10 滚柱式电动燃油泵

电动机带动转子转动，滚柱在离心力的作用下紧压在壳体上，油泵利用滚柱和壳体间体积大小的变化来吸入和输出燃油，并提高燃油的压力。
