鉴定点18  喷油器

问：喷油器的作用是什么？它分为哪几种类型？

答：喷油器的工作是由ECU（电子控制单元）发出的脉冲信号控制的。通电时，喷油器喷口打开，把一定压力的燃油以雾状喷入进气管与空气混合，混合气在各缸进气行程中被吸入气缸。

喷油器实际上是一个电磁阀，由针阀与衔铁组成一个整体。当ECU发出脉冲信号时，衔铁与针阀一起被吸起，一定压力的燃油从喷口喷出；当电磁线圈断电时，磁力消失，衔铁与针阀在弹簧的弹力下回位，喷口关闭。ECU输出的脉冲时间越长，喷口打开时间也就越长，喷油器喷油量就会越大，反之喷油量越小。

喷油器一般分为轴针式喷油器和球阀式喷油器两种类型。

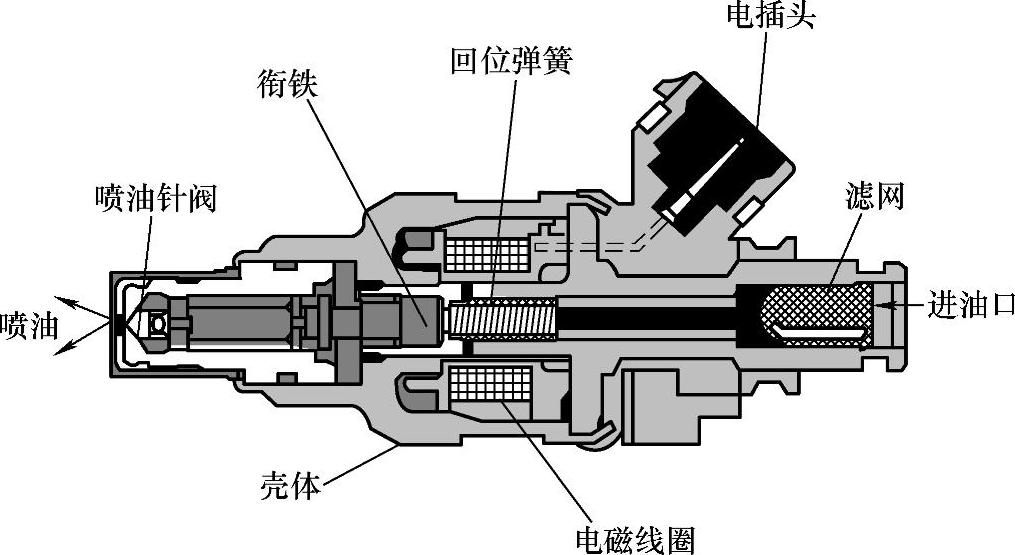

（1）轴针式喷油器 轴针式喷油器主要由喷油器外壳、滤网、电插头、电磁线圈、衔铁、针阀、喷油轴针、密封圈组成，如图2-11所示。当喷油器的电磁线圈无电流通过时，针阀在弹簧的作用下将喷油器的喷口关闭，喷油器不喷油。当电磁线圈通电时，线圈产生磁场，电磁吸力将铁心吸起上移，与铁心一体的针阀同时上移，喷油器的喷口被打开，燃油从精密的环形喷口以雾状形式喷出。

图2-11 轴针式喷油器

（2）球阀式喷油器 如图2-12所示，当喷油脉冲输入电磁线圈时，产生电磁吸力，固定在阀针上的衔铁被向上吸起，阀针抬离阀座，燃油开始通过计量孔喷出。当喷油脉冲终止时，吸力消失，阀针在弹簧力的作用下返回阀座，喷油结束。因此，每次的喷油量取决于输入电磁线圈的电流脉冲宽度。
