鉴定点
19 冷却系统

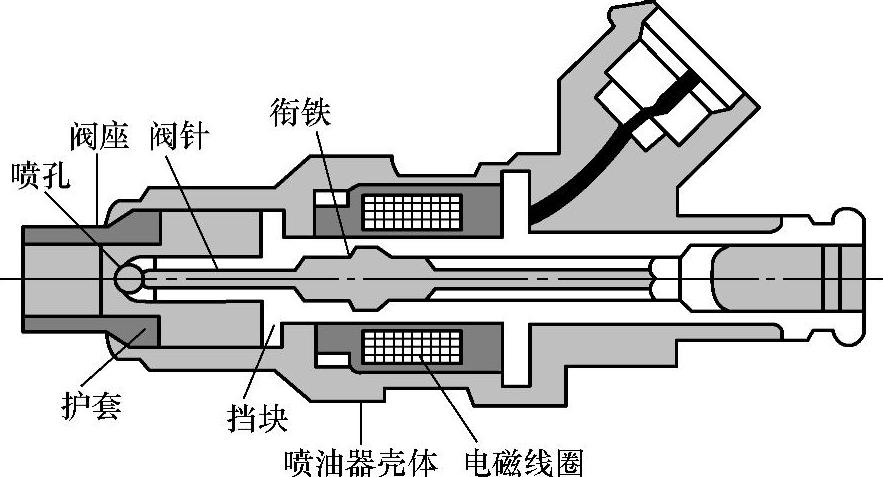

图2-12 球阀式喷油器
问：冷却系统由哪些部件组成？其工作原理是什么？
答：汽车大多采用水冷却系统。它由散热器、风扇、水泵、水套、节温器、冷却液温度表等组成，如图2-13所示。
发动机工作时，水泵将散热器内的冷却液吸出，冷却液经分水管道进入缸体水套和缸盖水套，受热零部件的热量先传给冷却液，再散入大气。冷却液的循环有三种方式：当缸盖出水温度低于节温器开启温度（一般为75℃）时，冷却液不经散热直接由回水孔道返回水泵再进入水套，进行小循环；当冷却液温度高于节温器全开温度（一般为85℃）时，冷却液全部通过散热器后再返回水泵，进行大循环；当水温介于两者之间时，节温器部分开启，形成混合循环，即冷却液既进行小循环，也进行大循环。
图2-14所示为冷却系统的冷却线路。
