鉴定点15  检查与拆装正时齿轮、正时带

鉴定点 15 检查与拆装正时齿轮 、正时带

一、鉴定题目 检查与拆装正时齿轮、正时带

二、鉴定重点

1）拆卸顺序规范。

2）零部件摆放有序。

3）正确使用工具。

三、鉴定准备工作

桑塔纳发动机一台，汽车修理工具一套。

四、技术标准

能够熟练拆装正时齿轮、正时带。

五、操作方法

1.正时齿轮组件的拆卸

步骤1 按顺序拆下V带，水泵带轮，曲轴带轮，正时齿带上、下罩。

步骤2 转动曲轴，使第一活塞位于压缩行程的上止点位置。此时，曲轴正时齿轮、凸轮轴正时齿轮以及正时带上的正时标记均应对正。若正时标记不清，则应重新打印标记。

步骤3 拆下正时带张紧轮弹簧，拧下固定螺栓，卸下正时带张紧轮。

步骤4 拆下正时带。在拆下正时带前，应用粉笔在正时带的背面标出其正常旋转方向。

步骤5 按规定的方法拆下曲轴正时齿轮。

步骤6 拆下凸轮轴正时齿轮固定螺栓，然后拆下凸轮轴正时齿轮。

2.正时带的检查与拆装

步骤1 检查正时带张紧轮和弹簧，看其是否被装在适当的位置上。

步骤2 将凸轮轴正时带轮上的正时记号与气缸盖的正时记号对齐，如图2-63所示。

步骤3 使曲轴正时带轮上的正时记号对准前壳上的正时记号，如图2-64所示。

步骤4 先将正时带装在曲轴正时带轮上，并保持正时带张紧侧绷紧，再将正时带装在凸轮轴正时带轮上，最后将正时带装在张紧轮上。

步骤5 将暂时固定的正时带张紧轮的固定螺栓松一圈。

步骤6 将曲轴沿顺时针方向转两圈。

步骤7 确认各个正时记号能对上。

步骤8 将张紧轮的固定螺栓按规定力矩拧紧。

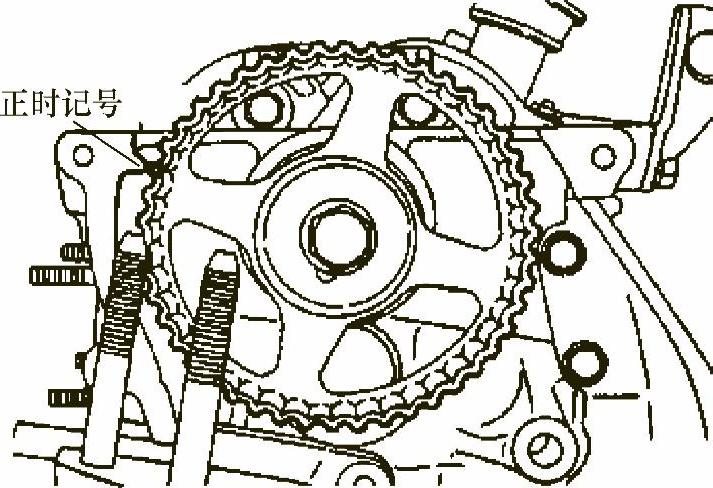

图2-63 凸轮轴正时带轮上的正时记号

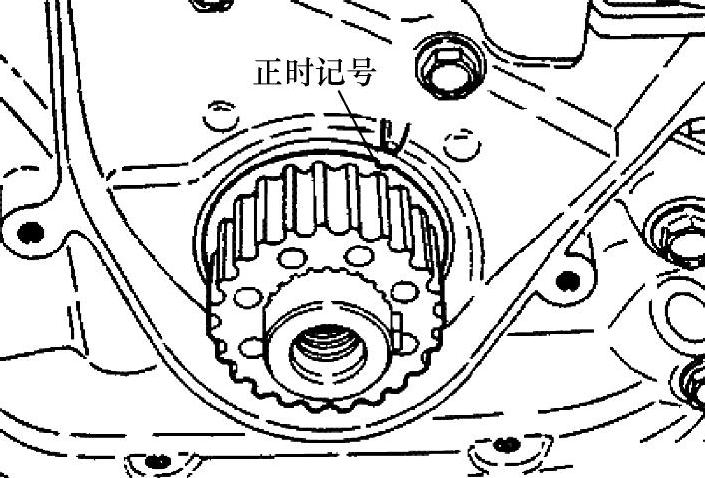

图2-64 曲轴正时带轮上的正时记号
