鉴定点12  拆装气缸盖

鉴定点 12 拆装气缸盖

一、鉴定题目 拆装气缸盖

二、鉴定重点

正确拆装气缸盖。

三、鉴定准备工作

解放CA6102型发动机一台；扭力扳手一套，常用工具一套。

四、技术标准

1）拆卸气缸盖时拧螺栓的顺序正确。

2）安装气缸盖时按顺序分两次或三次拧紧气缸盖，拧紧力矩符合标准。

五、操作方法

步骤1 拆卸气缸盖。

1）拆下气门室盖和衬垫。

2）拆下气门摇臂总成，取出气门推杆。

3）按照从两端向中间且对称的顺序分三次逐步松开并拆下缸盖螺栓，取下气缸盖和缸垫，如图2-62所示。

步骤2 清除气缸体、气缸盖接合面上的黏着物。

步骤3 将新气缸垫光滑的一面或翻边较宽的一面朝向气缸体。若为铸铁气缸体、铝缸盖，则放置方向相反。

步骤4 装气缸盖时应先用定位螺栓将气缸盖定位，在用手拧紧其他缸盖螺栓后再把定位螺栓拆去，装上缸盖螺栓。

步骤5 用扭力扳手按与拆卸时相反的顺序分两次或三次逐渐拧紧缸盖螺栓，直至达到标准拧紧力矩。

步骤6 按原位装复气门推杆、气门摇臂总成。

步骤7 检查调整气门间隙后，装复衬垫和气门室盖。

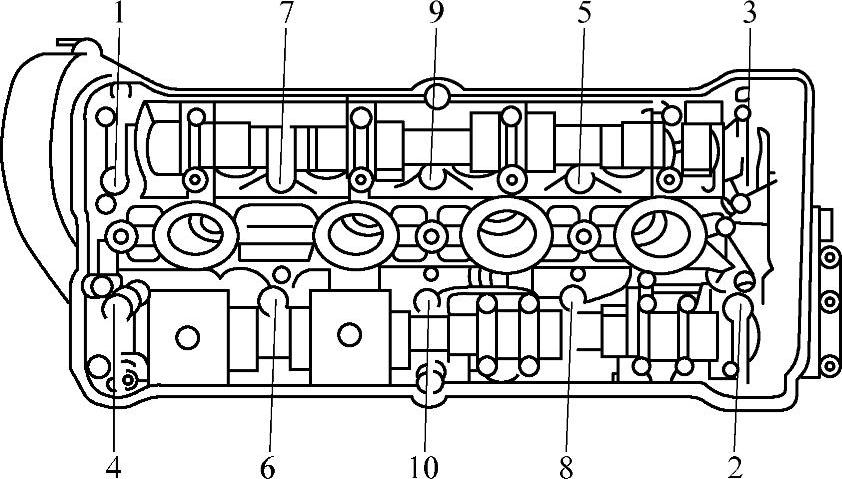

图2-62 拆卸气缸盖的顺序
