鉴定点45  机械转向系统

问：机械转向系统的组成及工作原理是什么？

答：1.机械转向系统的组成

机械转向系统包括转向操纵机构、转向器和转向传动机构三个基本组成部分。

1）转向操纵机构即驾驶人操纵转向器的工作机构，主要由转向盘、转向轴、转向管柱等组成。

2）转向器的作用是将转向盘的转动变为齿条轴的直线运动或转向摇臂的摆动，降低传动速度，增大转向力矩并改变转向力矩的传递方向。常用的转向器有循环球式、齿轮齿条式等几种。

3）转向传动机构由各种杆和臂组合而成，如转向摇臂、转向节臂、转向直拉杆、转向横拉杆等。

2.工作原理

机械转向系统将人力作为唯一的转向动力源。其中，所有传力件都是机械的。当需要转向时，驾驶人对转向盘施加一个转向力矩，该力矩通过转向轴输入转向器。经转向器放大后的力矩和减速后的运动传到转向横拉杆，再传给固定于转向节的转向节臂，使转向节和它所支撑的转向轮偏转，从而改变汽车的行驶方向，如图3-56所示。传力路线为：转向盘→转向轴→转向器→转向横拉杆→转向节臂→转向节→转向轮。

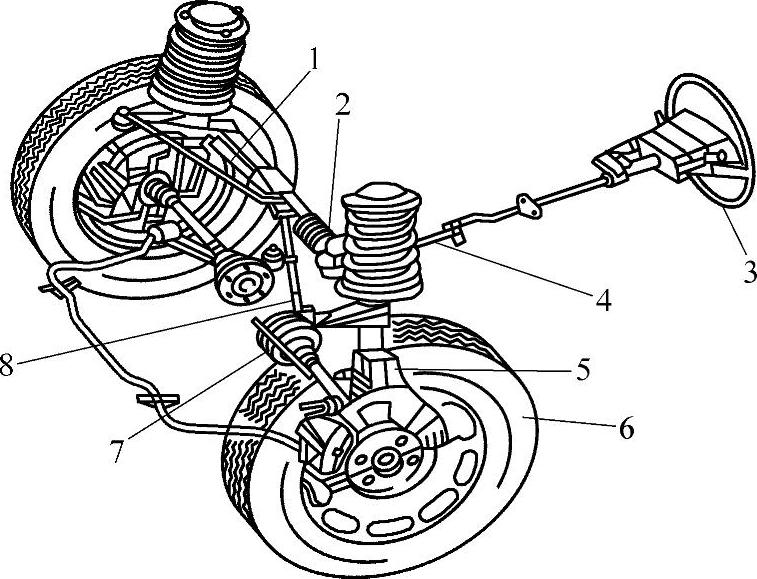

图3-56 机械转向系统

1—轴向减振器 2—机械转向系统 3—转向盘 4—转向轴 5—转向节 6—转向轮 7—转向节臂 8—转向横拉杆
