鉴定点48  循环球式转向器

问：循环球式转向器是由什么组成的？

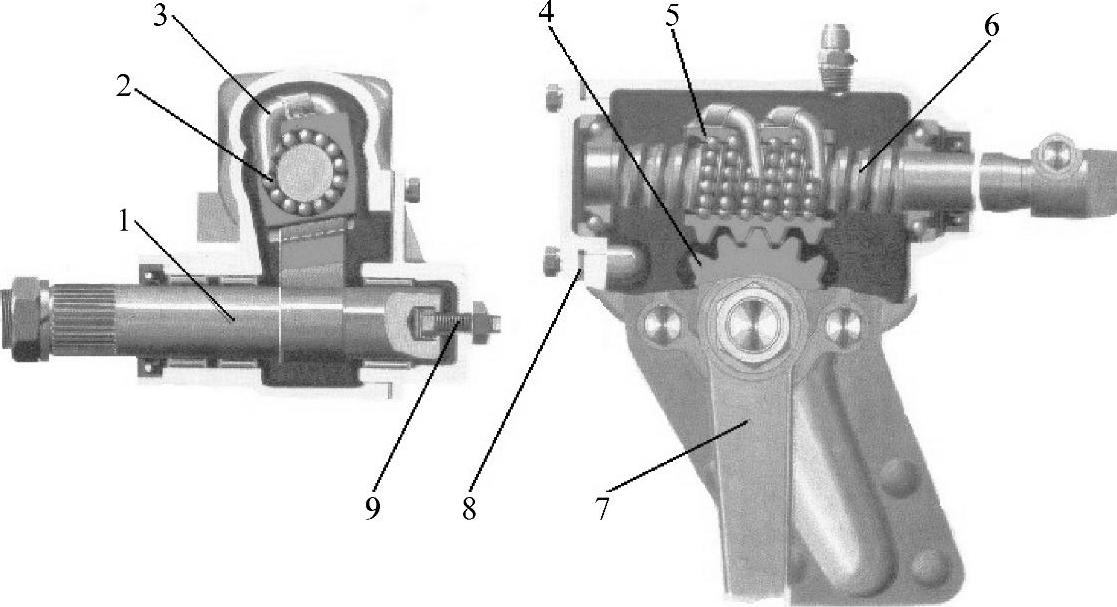

图3-59 解放CA1092型汽车循环球式转向器

1—转向垂臂轴 2—钢球 3—导管 4—齿扇 5—转向螺母 6—转向螺杆 7—转向垂臂 8—调整垫片 9—调整螺钉

答：循环球式转向器（见图3-59）是目前国内外应用最广泛的转向器之一。该转向器具有两对传动副：一对是蜗杆和螺母（一个平面制成齿条），另一对是齿扇和齿条。蜗杆上方连着转向轴，转动转向盘，蜗杆会随之转动。螺母是套装在蜗杆上的，二者之间靠钢球传力。螺母外观呈方形，转动转向盘时，蜗杆通过钢球传力给螺母，使螺母沿蜗杆移动，齿条便带动齿扇使转向摇臂摆转，从而驱动摇臂轴转动，实现汽车转向。钢球传力使螺杆与螺母之间的滑动摩擦变为滚动摩擦，使转向操纵轻便，机件磨损更小。
