鉴定点46  动力转向系统

问：液压式动力转向系统的组成及工作原理是什么？

答：汽车动力转向系统是在驾驶人的控制下，借助于汽车发动机产生的液体压力或电动机驱动力来实现车轮转向的，所以也称为转向动力放大装置。它是在机械转向系统的基础上加设一套转向加力装置而形成的。在正常情况下，汽车转向所需能量，只有一小部分由驾驶人提供，而大部分是由发动机（或电动机）通过转向加力装置提供的。

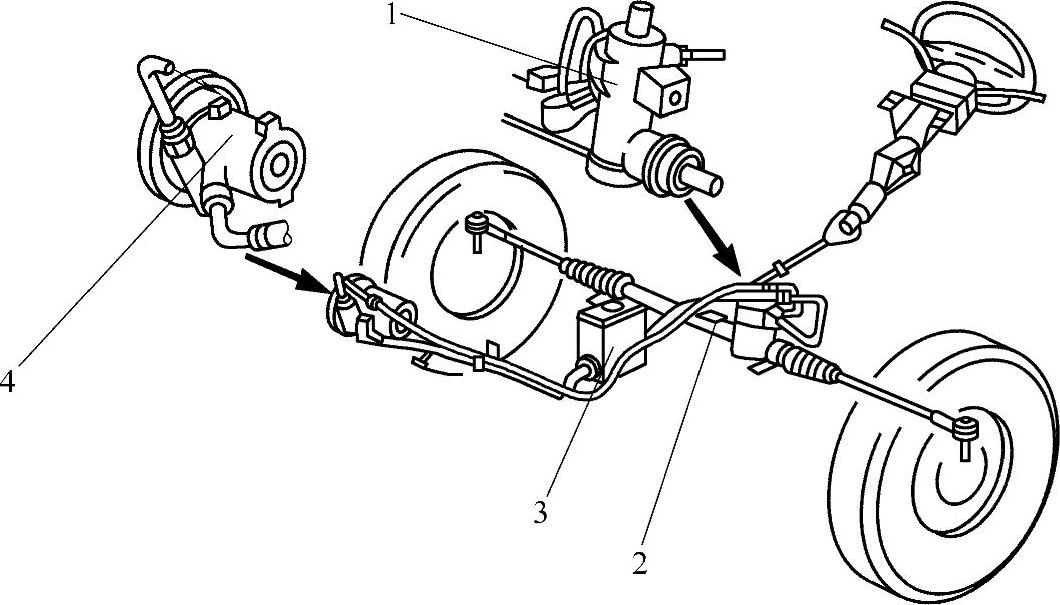

图3-57 液压式动力转向系统

1—转向控制阀 2—齿轮齿条转向器 3—转向液压油罐 4—转向液压泵

液压式动力转向系统（见图3-57）的转向加力装置包括转向液压泵、转向液压油管、转向液压油罐以及位于整体式转向器内部的转向控制阀及转向动力缸等。当转向器工作时，转向器输入轴带动转向器内部的转向控制阀转动，使转向动力缸产生液压作用力，帮助驾驶人转向操纵。这样，为了克服地面作用于转向轮上的转向阻力矩，驾驶人加于转向盘上的转向力矩，要比采用机械转向系统时所需的转向力矩小得多。另外，采用液压动力转向系统还能提高汽车行驶的安全性。
