鉴定点47  齿轮齿条式转向器

问：齿轮齿条式转向器是由什么组成的？

答：齿轮齿条式转向器（见图3-58）的小齿轮与转向轴相连接，齿条横向布置，两端各通过一段横拉杆、球头销与转向节相连。齿条外装有防尘罩。转向器壳体通过螺栓与车身固定。转动转向盘时，小齿轮使齿条横向移动，经过横拉杆、球头销、转向节传力使前轮偏转。齿轮齿条式转向器结构简单、紧凑，操纵轻便、灵敏，在轻型车上应用极其广泛，如奥迪、捷达、桑塔纳和夏利等轿车。部分微型货车以及南京依维柯轻型货车等，也都采用了齿轮齿条式转向器。

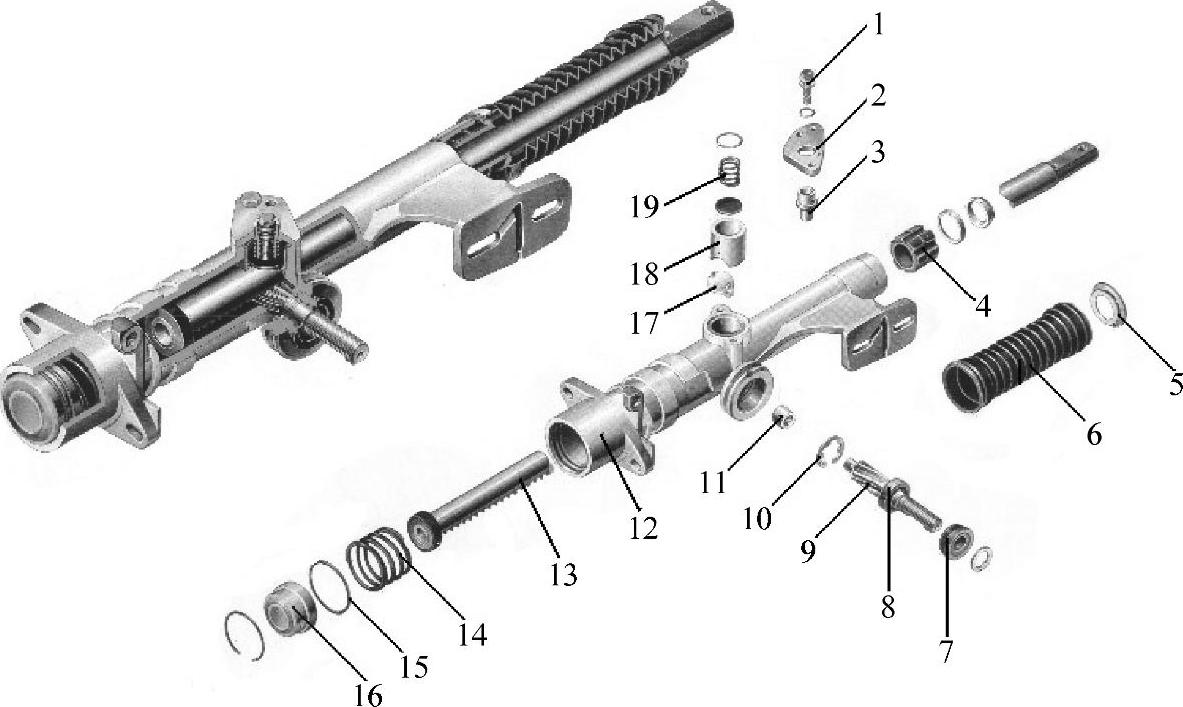

图3-58 上海桑塔纳轿车齿轮齿条式转向器

1—调整螺钉 2—盖板 3—调整螺钉座 4—衬套 5—防尘护套挡圈 6—防尘护套 7—密封座套 8—球轴承 9—转向齿轮 10—挡圈 11—滚针轴承 12—转向器壳 13—转向齿条 14—弹簧 15—O形密封圈 16—挡盖组件 17—压块衬片 18—压块 19—补偿弹簧
