鉴定点78  驻车制动器的工作原理

问：驻车制动器的工作原理是什么？

答：1）当向后拉动驻车制动操纵杆时，操纵杆通过传动拉杆带动拉杆臂沿逆时针方向摆动，推动前制动蹄臂和制动蹄后移，同时通过蹄臂拉杆拉动后制动蹄臂，压缩定位弹簧，使后制动蹄前移，两制动蹄即夹紧制动盘，产生制动作用，并由棘爪将操纵杆锁止在制动位置。

2）按下驻车制动操纵杆上端的拉杆按钮，使下端的棘爪脱开，将驻车制动操纵杆推回最前端位置，前后制动蹄在定位弹簧的作用下回位，驻车制动解除。

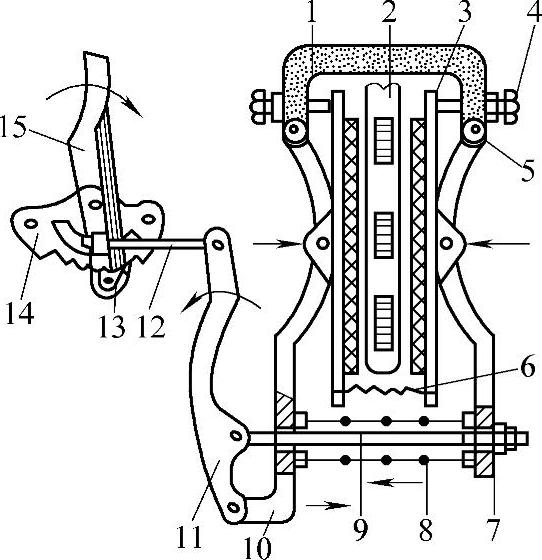

图3-75 解放CA1092型汽车驻车制动器及机械式传动机构

1—支架 2—制动盘 3—制动蹄 4—调整螺钉 5—销 6—拉簧 7—后制动蹄臂 8—定位弹簧 9—蹄臂拉杆 10—前制动蹄臂 11—拉杆臂 12—传动拉杆 13—棘爪 14—扇形齿板 15—驻车制动操纵杆

3）不制动时，制动蹄下端被制动蹄拉紧弹簧拉紧，上端由制动蹄螺钉限制，使制动蹄片与制动盘上、下端有均匀的间隙。也可以通过制动臂拉杆后端的调整螺母和两个制动蹄调整螺钉来调整制动蹄与制动盘之间的间隙。
