鉴定点3  并联式混合动力电动汽车

问：并联式混合动力电动汽车由哪几部分组成？其工作过程是怎样的？

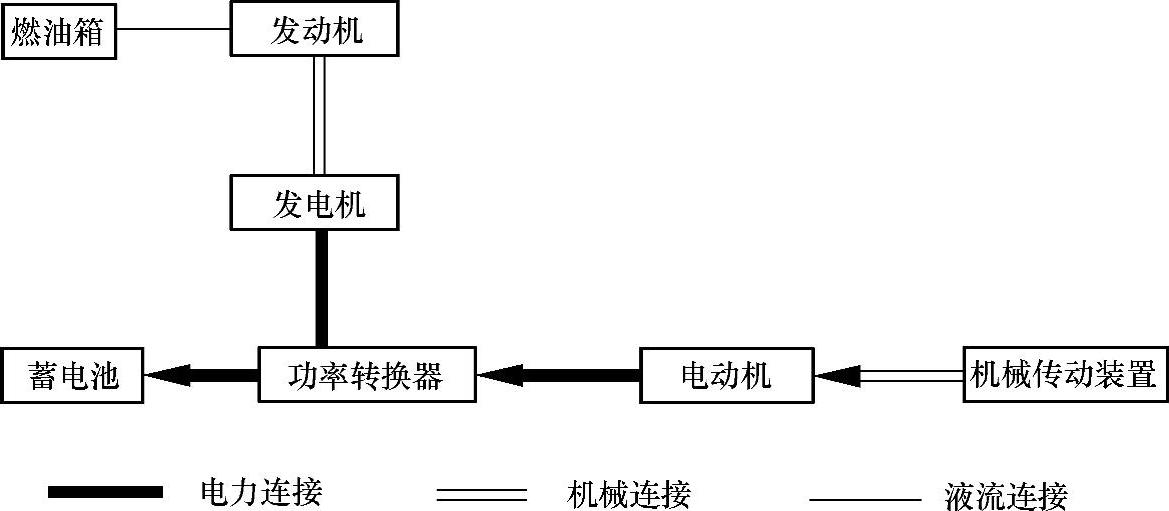

图3-96 减速/制动工况下的能量流动

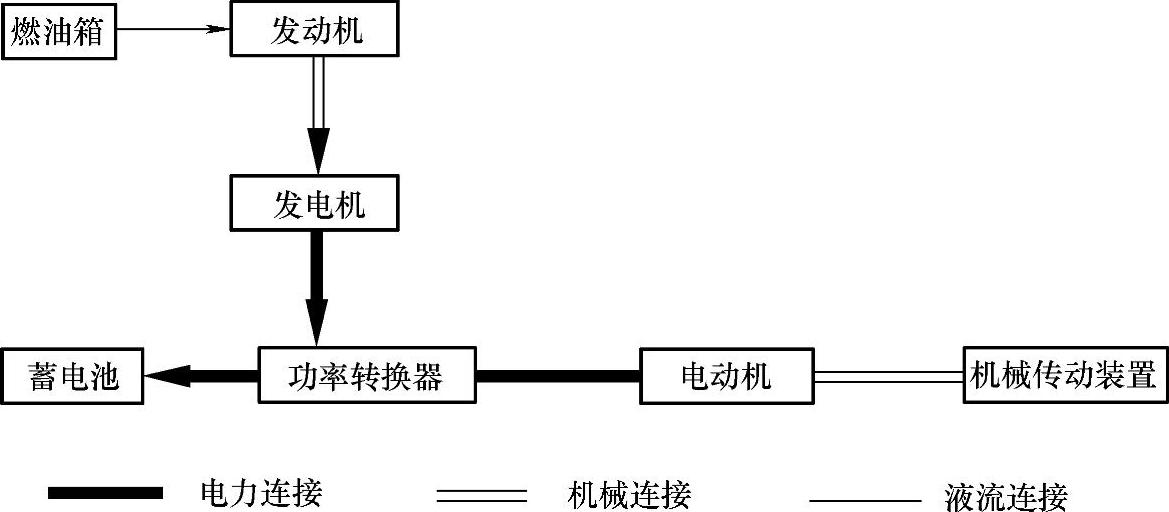

图3-97 停车充电工况下的能量流动

答：并联式混合动力电动汽车由发动机、电动机、电动机控制器、蓄电池组（或其他类型的动力电池）、动力合成器、机械传动装置等组成，如图3-98所示。如果蓄电池组可外插电网充电，则属于插电式并联混合动力电动汽车。发动机与电动机的输出轴分别与动力合成器输入端进行机械连接，输出的动力通过动力合成器输出轴传递到机械传动装置（变速器、主减速器、差速器等），驱动车辆行驶。燃油箱与发动机之间采用管路连接，电动机与电动机控制器，以及电动机控制器与蓄电池组之间均采用电缆连接。

并联式混合动力电动汽车与串联式混合动力电动汽车的最大区别在于发动机与机械传动装置存在机械连接，直接参与车辆的驱动。图3-98中带箭头的实线和虚线表达了车辆在行驶过程中能量的流动情况，与串联式混合动力汽车情况类似。
