鉴定点5  混联式混合动力电动汽车

问：混联式混合动力电动汽车由哪几部分组成？其工作过程是怎样的？

答：混联式混合动力是在串联式混合动和并联式混合动的基础上综合而成的一种混合动力形式。混联式混合动力汽车的结构如图3-103所示。

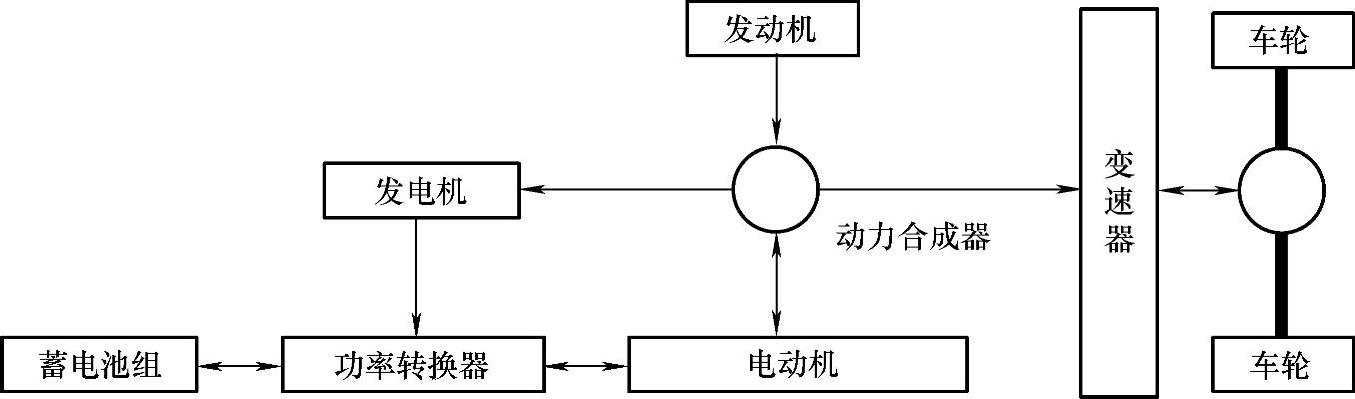

图3-103 混联式混合动力电动汽车的结构

在混联式混合动力系统中，动力合成器一般也称为动力分配器或功率分配器。发动机输出的功率一部分通过动力合成器分配给传动装置，驱动汽车行驶，另一部分功率则分配给发电机发电。发电机输出的电能输送给电动机或蓄电池组。电动机从蓄电池组或发电机获取电能，产生驱动力，通过动力合成器传递给驱动桥。

混联式混合动力电动汽车的动力合成器一般采用行星齿轮机构。如图3-104所示，行星齿轮机构将发动机、发电机、电动机连接起来，即太阳轮与发电机相连，齿圈与电动机及传动装置相连，行星架与发动机相连。发动机的一部分动力通过行星齿轮传给齿圈，然后通过机械传动装置传给驱动车轮，另一部分动力传给太阳轮，经发电机转化为电能。电动机的动力直接通过与齿圈一体的齿轮传给驱动装置。

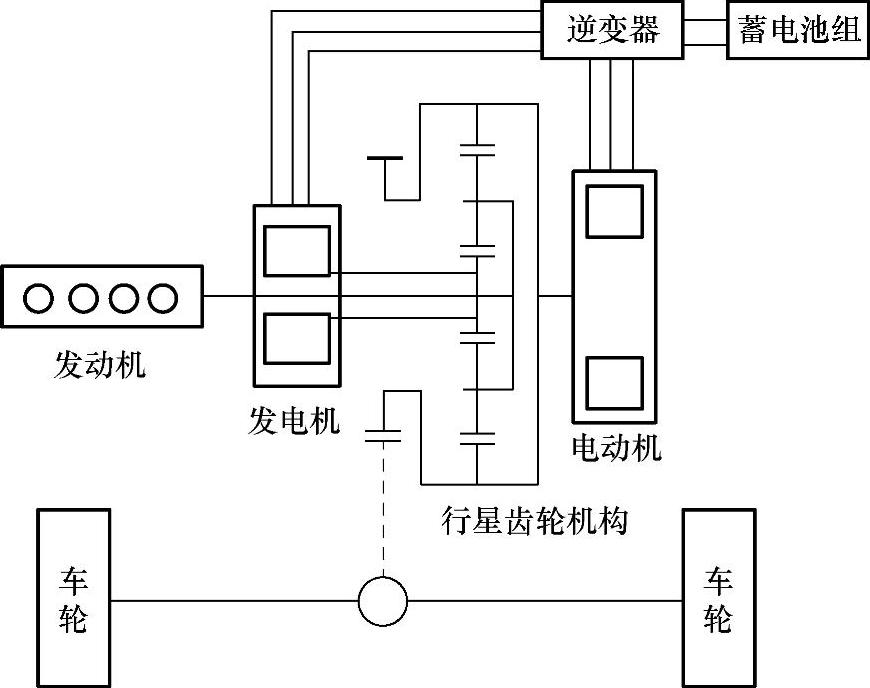

图3-104 采用行星齿轮机构式动力合成器的混联混合动力电动汽车的结构
