鉴定点4  并联式混合动力电动汽车的运行工况

鉴定点 4 并联式混合动力电动汽车的运行工况

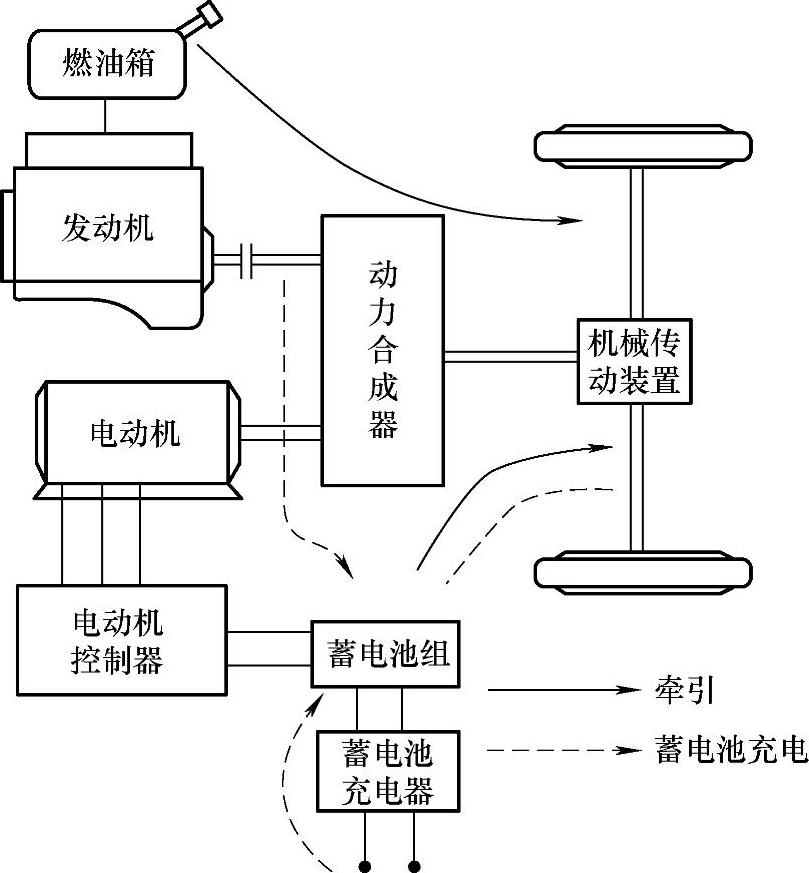

图3-98 并联式混合动力电动汽车的组成

问：并联式混合动力电动汽车是如何运行的？

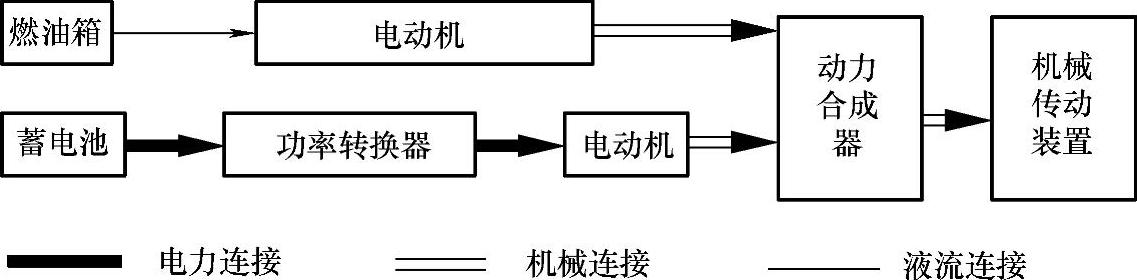

答：（1）起动/加速工况 当车辆起动或节气门全开加速时，发动机和电动机同时工作，共同分担驱动车辆所需的动力，如发动机和电动机分别承担总功率的80%和20%。起动/加速工况下的能量流动如图3-99所示。

图3-99 起动/加速工况下的能量流动

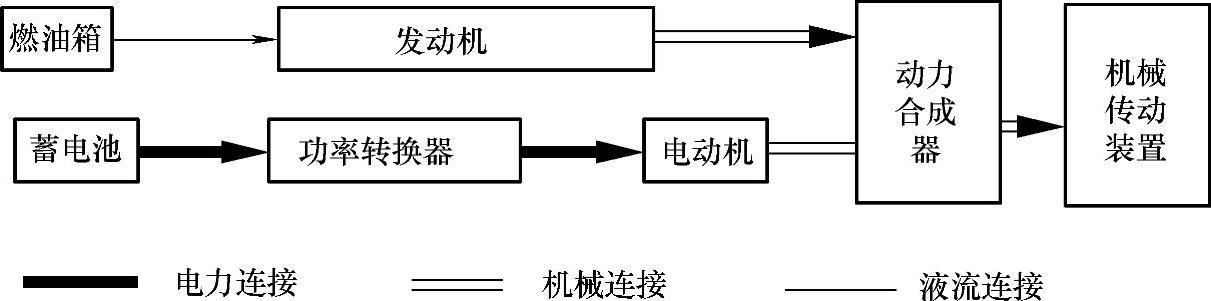

（2）正常行驶工况 当车辆正常行驶时，电动机关闭，仅由发动机工作，提供车辆行驶所需的动力。正常行驶运行工况下的能量流动如图3-100所示。

图3-100 正常行驶工况下的能量流动

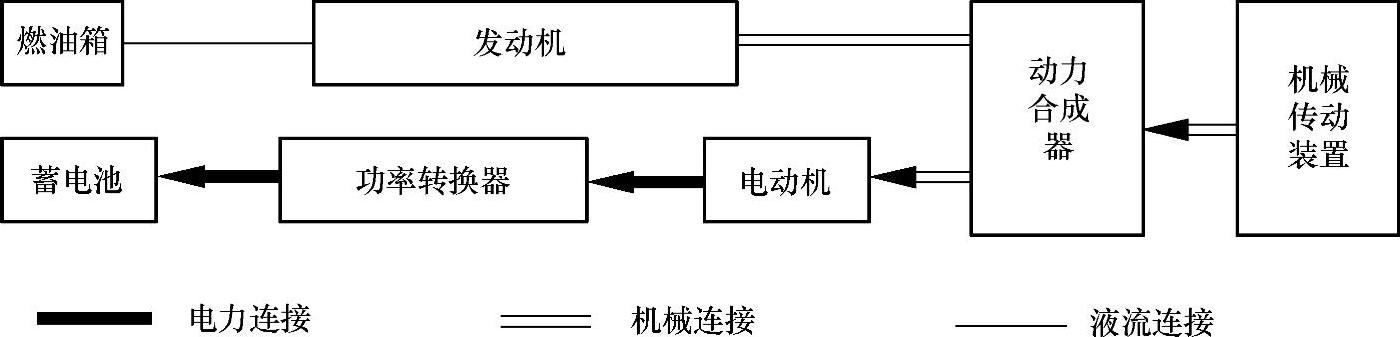

（3）减速/制动工况 当车辆减速行驶或制动时，电动机工作于发电模式进行再生制动，通过功率转换器给蓄电池充电。减速/制动工况下的能量流动如图3-101所示。

图3-101 减速/制动工况下的能量流动

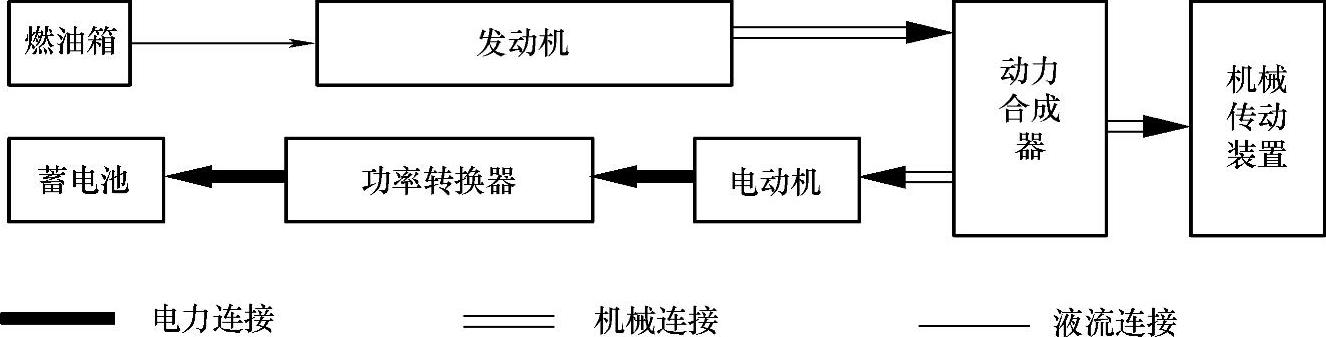

（4）行驶中给蓄电池充电工况 当车辆轻载时，发动机输出功率驱动车辆行驶，同时发动机输出的多余功率驱动以发电状态工作的电动机发电而向蓄电池充电。行驶中给蓄电池充电工况下的能量流动如图3-102所示。

图3-102 行驶中给蓄电池充电工况下的能量流动
