鉴定点12  检查和调整前轮前束

鉴定点 12 检查和调整前轮前束

一、鉴定题目 检查和调整前轮前束

二、鉴定重点

用正确的方法检查和调整前轮前束。

三、鉴定准备工作

桑塔纳LX型轿车一辆，汽车维修用工具、量具以及专用工具。

四、技术标准

前轮前束为-3～-1mm。

五、操作方法

1.前轮前束的检查（见图3-200）

步骤1 首先检查轮胎的胎压是否正常，悬架是否处于完好的技术状态，车轮轮毂的轴承预紧度是否合适，横直拉杆是否松旷。若不符合规定，必须给予修复，然后再检查。

步骤2 使汽车处于直线行驶状态，在左右轮胎的前侧与轮轴中心线等高处的胎冠中心用粉笔做好测量的标记，用金属直尺测量两标记之间的距离A。

步骤3 使车辆向前行至轮胎前侧的标记转至正后方与轮轴中心线同高时，停止移动，测量两标记间的距离B，计算前束值B-A。也可以用前束尺支在轮胎内侧凸出最高点且与轮轴轴线等高处测量，操作步骤和上述一致，从前束尺上读出前束值。

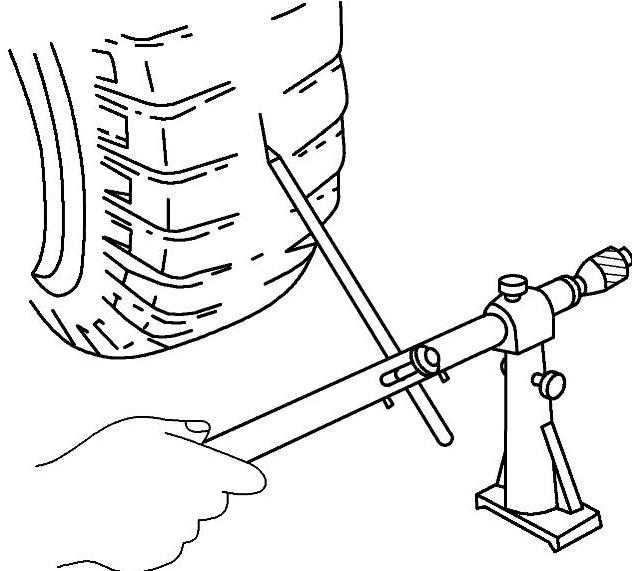

图3-200 前轮前束的检查

2.前轮前束的调整

将上面的检测结果与本车标准前轮前束值对比，若所测前轮前束值不符合规定，必须进行调整。前轮前束可通过改变横拉杆长度来进行调整。在此以桑塔纳轿车为例进行介绍。

步骤1 使转向盘处于中间位置，旋出盖上前端的螺栓，将带钩的专用工具置于左右横拉杆的紧固螺母上。

步骤2 将专用螺栓和作为衬垫的间隔件固定到标有“L”标记的转向器孔内（不得使用一般螺栓，否则会因为螺栓太短而损坏转向器的螺纹）。

步骤3 在左右横拉杆上分别调整前轮前束值，注意使两边横拉杆的长度相等，调好后紧固横拉杆。
