鉴定点8 空调鼓风机线路及元件的检修
一、鉴定题目 空调鼓风机线路及元件的检修
二、鉴定重点
空调鼓风机线路及元件的检修方法。
三、鉴定准备工作
空调系统工作正常的轿车一辆，万用表一块，汽车维修工具一套。
四、技术标准
详见操作方法。
五、操作方法
步骤1 就车检修。起动发动机并以1250～1500r/min的转速保持怠速运转，打开空调A/C开关，把鼓风机开关置于“零”档，送风口应有微风出来。然后，接上风扇电机开关，从低档到高档分别拨动调速档，每档让风扇停留5min，检查其吹出的风速是否有变化，若没有变化。则有可能是开关或调整电阻损坏。

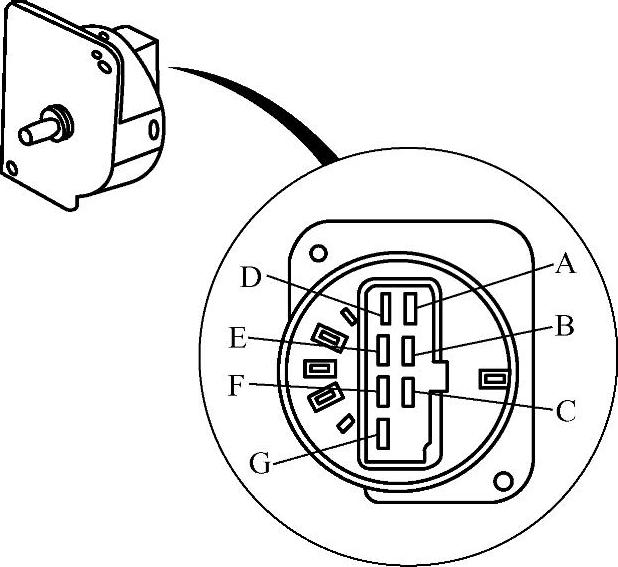

步骤2 鼓风机开关的检修。如图3-273所示，当风扇开关置于“0”档时，A、B、C、D、E、F、G应都不导通；置于“1”档时，B、A、D之间应相互导通；置于“2”档时，B、A、E之间应相互导通；置于“3”档时，B、A、F之间应相互导通；置于“4”档时，B、A、G之间应相互导通。否则，应更换鼓风机开关。
步骤3 鼓风机电动机的检修
（1）鼓风机电动机的拆卸
1）拆下仪表下镜镶板。
2）如图3-274所示，脱开鼓风机电动机上的插接器，松开3颗紧固螺钉，拆下鼓风机电动机。
图3-273 鼓风机开关
图3-274 拆卸鼓风机电动机

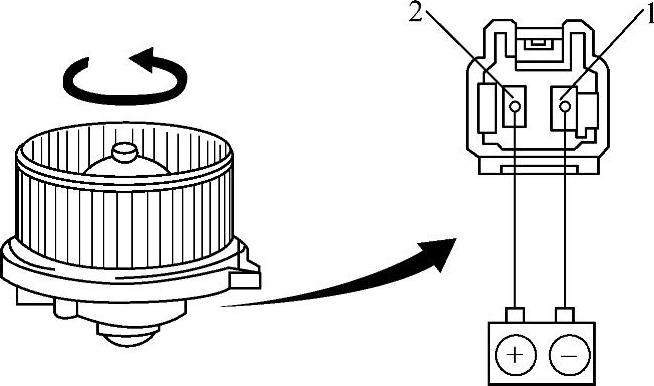

（2）鼓风机电动机的检修 如图3-275所示，将蓄电池正极与端子2相连，负极与端子1相连，然后检查电动机的运行情况。电动机运行应平稳无异响，否则应更换鼓风机电动机。
（3）鼓风机电阻器的检修 鼓风机电阻器安装在鼓风机壳外壳上，与鼓风机串联在一起，可用万用表检测。如图3-276所示，测量电阻器A的电阻值，应为3～4Ω（以捷达轿车为例），测量电阻器B的电阻值，应为0.8～1.21Ω，否则，表明出现故障，应更换鼓风机电阻器。
图3-275 鼓风机电动机的检查
图3-276 检测鼓风机电阻
如图3-277所示，也可测量插接器插头2、3之间的电阻值，（应为3～4Ω）和4、5之间的电阻值（应为0.8～1.2Ω），它们之间应相互导通，否则应更换鼓风机电阻器。
（4）安装鼓风机 按与拆卸相反的顺序安装鼓风机。
