鉴定点9  空调压缩机的拆卸与安装

鉴定点 9 空调压缩机的拆卸与安装

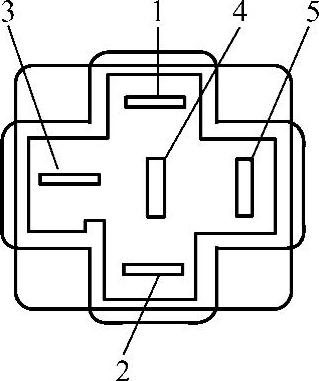

图3-277 鼓风机电阻器插接器的插头

一、鉴定题目 空调压缩机的拆卸与安装

二、鉴定重点

空调压缩机的拆卸与安装方法。

三、鉴定准备工作

空调系统工作正常的轿车一辆，汽车维修工具一套。

四、技术标准

详见操作方法。

五、操作方法

步骤1 排除空调管路内的制冷剂。有的汽车冷冻机油量已有标准，故不需测量，但有些车型的空调系统排放制冷剂时均需测量车辆流出的冷冻机油量。

步骤2 松开连接板螺栓，使连接板能前后松动，让残存的制冷剂从缝隙里慢慢流出。注意，排放制冷剂的流速不能太快，以防冷冻机油一起流走。

步骤3 制冷剂排放完后，管路内已卸压，即可以取走管路接头和整块连接板。

步骤4 立即用盖板盖住压缩机，以防止灰尘、水分和空气进入压缩机中。

步骤5 拆去电磁离合器导线。

步骤6 拧下V带张紧轮旁边压缩机支架上的固定螺钉，并拧下压缩机支架固定在发动机缸体上的螺钉和螺母，然后连同支架一起从发动机室内拆下压缩机（拆卸时要记住所有垫片的位置）。

注意：

1）更换压缩机时，新的压缩机内可能充有氮气，因此在安装前要把冷冻机油的检查螺钉松动几圈，让氮气慢慢地放出来，然后再拧紧螺钉，最后再往压缩机内加注一定量的冷冻机油。

2）安装的操作顺序正好与拆卸的顺序相反。但需要注意的是：安装时，垫片一定要重新安装在原来的位置上；加注冷冻机油之前，一定要先检查油位。
