鉴定点5  电动后视镜的检查

鉴定点 5 电动后视镜的检查

一、鉴定题目 电动后视镜的检查

二、鉴定重点

电动后视镜的检查方法。

三、鉴定准备工作

丰田威驰轿车一辆，常用拆装工具一套，数字式万用表一块。

四、技术标准

详见操作方法。

五、操作方法

电动后视镜系统各主要部件的位置如图3-265所示。

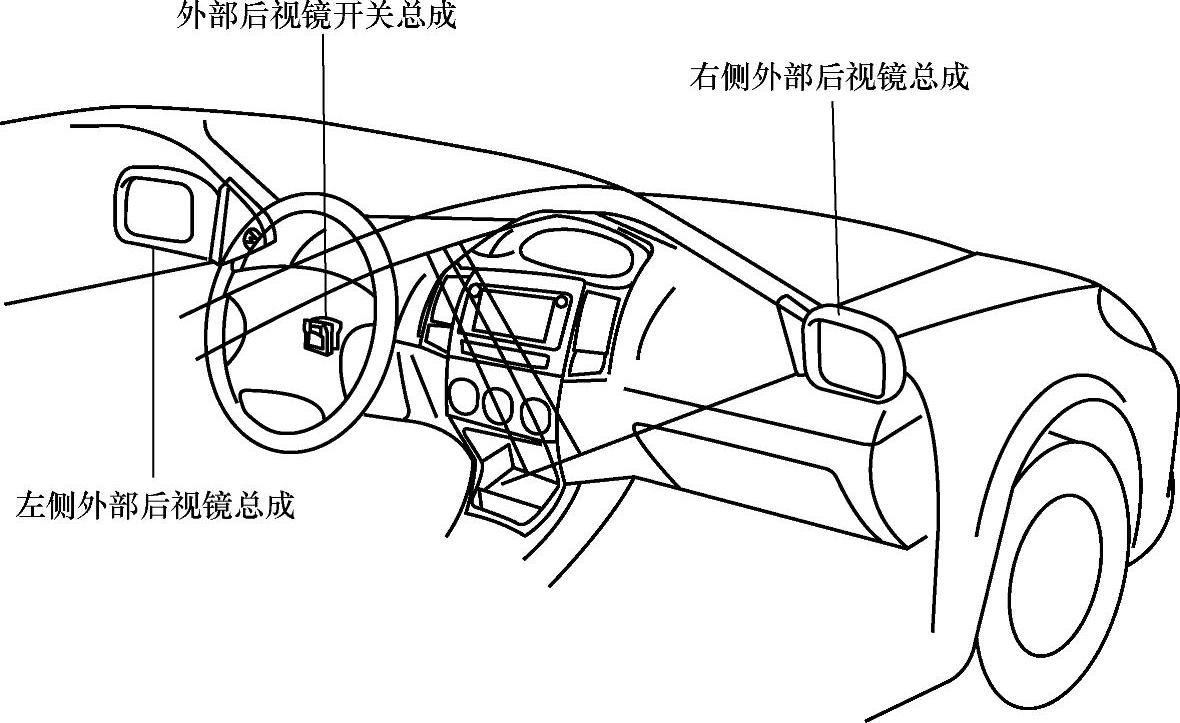

图3-265 电动后视镜系统各主要部件的位置

电动后视镜系统一般故障的诊断见表3-9。根据故障现象找出故障部位进行检查。

步骤1 检查后视镜开关总成。如图3-266所示，检测后视镜开关总成，如果导通性与表3-10不符，则更换后视镜开关总成。

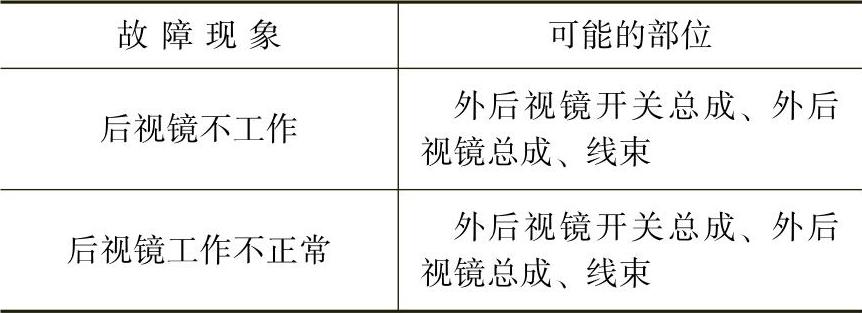

表3-9 电动后视镜系统一般故障的诊断

步骤2 后视镜总成的检查。断开后视镜插头（见图3-267），加蓄电池电压检查后视镜镜面的动作情况，如果动作与表3-11不符，则更换后视镜总成。

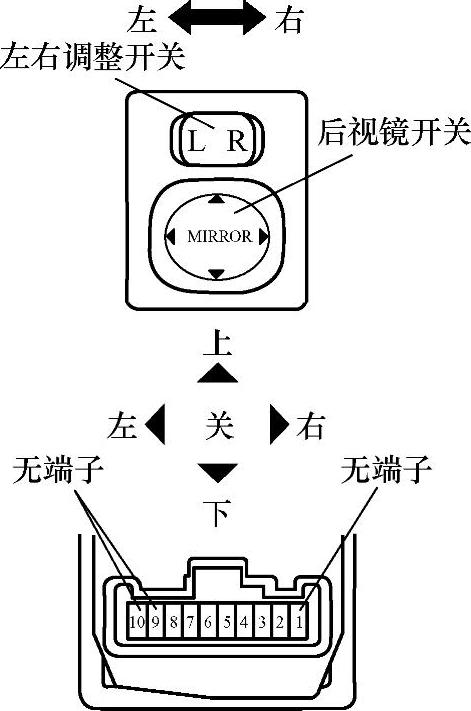

图3-266 电动后视镜开关总成的检测

图3-267 电动后视镜总成
