鉴定点6  刮水器电动机的检查

鉴定点 6 刮水器电动机的检查

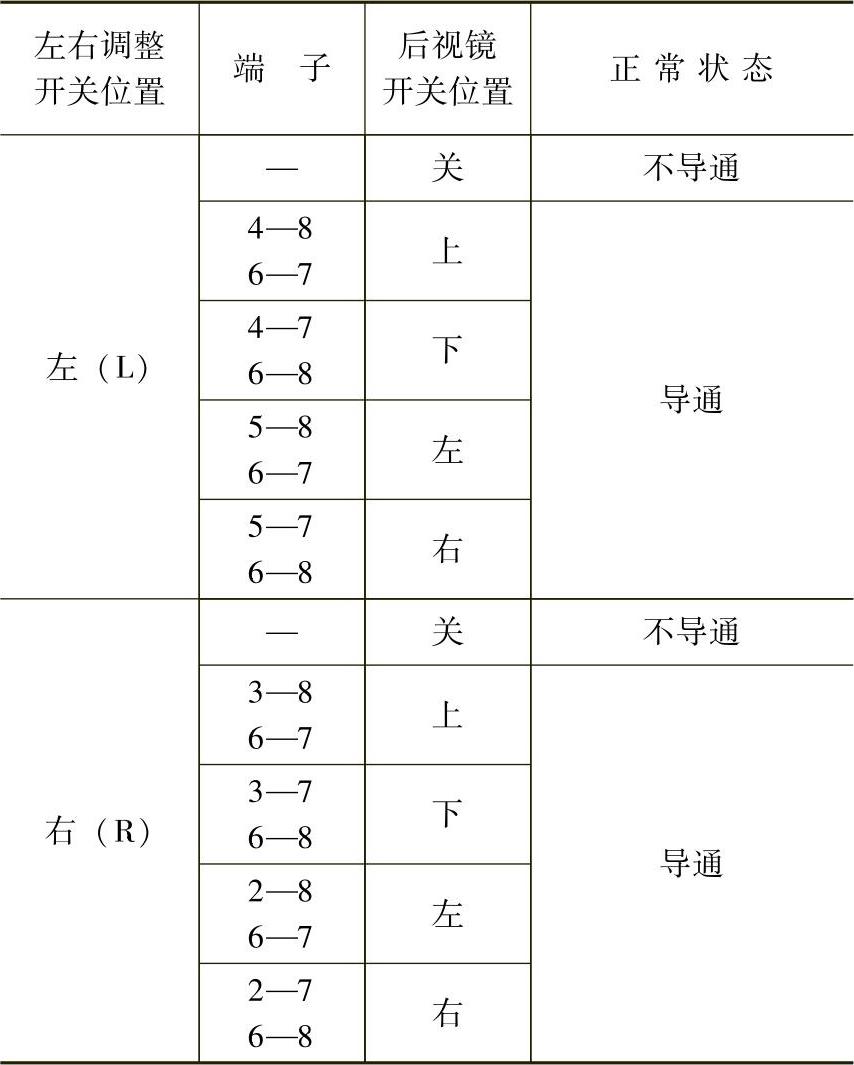

表3-10 电动后视镜开关总成导通性的诊断

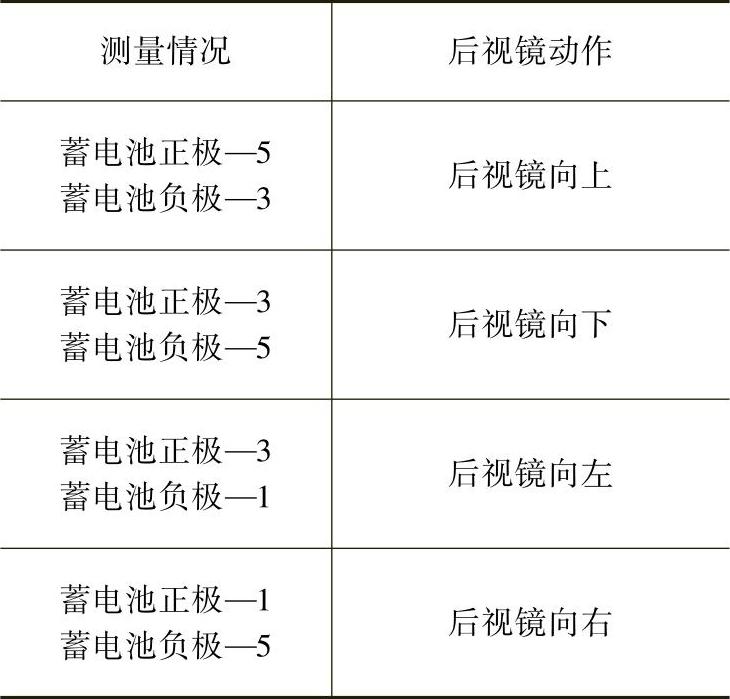

表3-11 电动后视镜总成的诊断

一、鉴定题目 刮水器电动机的检查

二、鉴定重点

刮水器电动机的检查方法。

三、鉴定准备工作

丰田轿车一辆，常用拆装工具一套，数字式万用表一块。

四、技术标准

详见操作方法。

五、操作方法

步骤1 低速档的检查。如图3-268所示，把蓄电池正极与1号端子连接，蓄电池负极与5号端子连接，检测电动机在低速档位时的速度，如果不符合规定，则更换电动机。

步骤2 高速档的检查。如图3-269所示，把蓄电池正极与4号端子连接，蓄电池负极与5号端子连接，检测电动机在高速档位时的速度，如果不符合规定，则更换电动机。

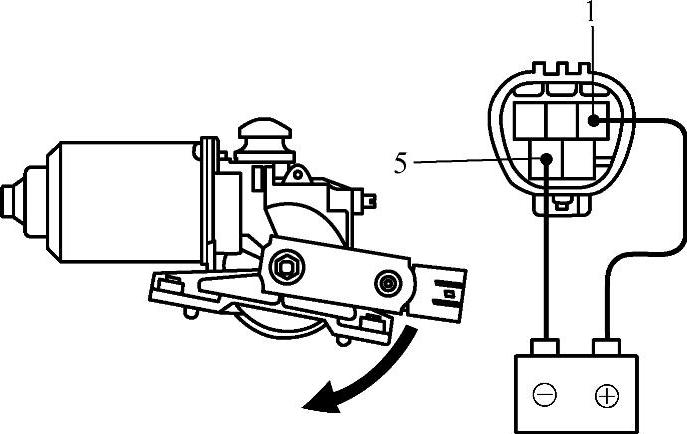

图3-268 刮水器电动机低速档的检查

图3-269 刮水器电动机高速档的检查

步骤3 自动复位的检查。把蓄电池正极与1号端子连接，蓄电池负极与5号端子连接，让电动机在低速档位转动，然后断开1号端子使电动机在任意位置停止转动。

如图3-270所示，连接1号端子和3号端子，将蓄电池正极与2号端子连接，使电动机在低速档重新起动，检查自动复位工作是否正常，标准位置如图3-271所示。若不符合规定，则更换电动机。

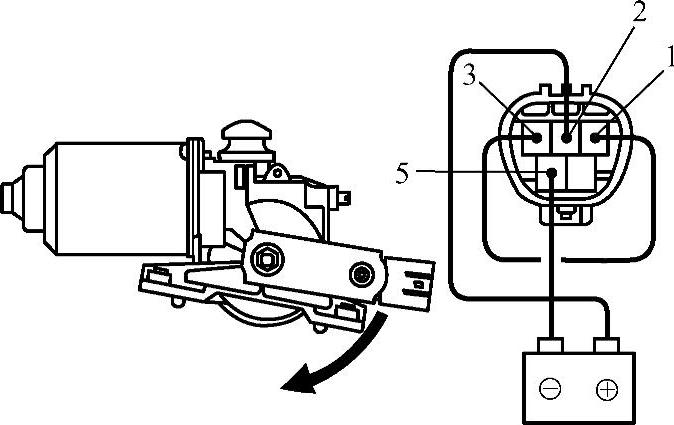

图3-270 刮水器电动机自动复位的检查（1）

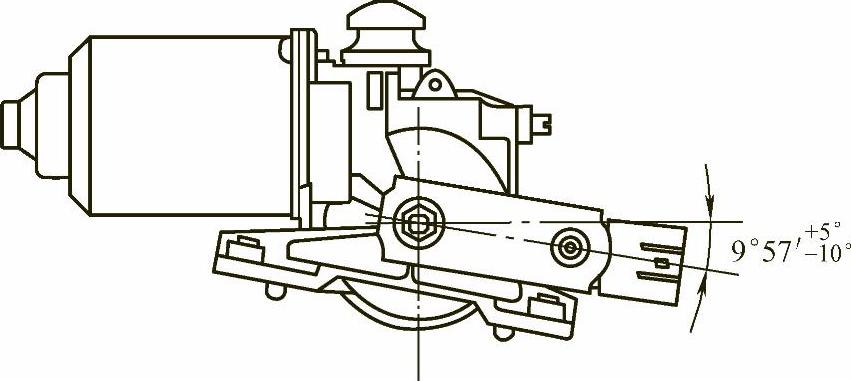

图3-271 刮水器电动机自动复位的检查（2）
