ePWM模块时基时钟同步

4.ePWM模块时基时钟同步

寄存器PCLKCR0的TBCLKSYNC位能够使能或禁止ePWM外设模块的高速时钟。当TBCLKSYNC=0时,停止ePWM模块的时基时钟;当TBCLKSYNC=1时,使能ePWM模块的时基时钟。

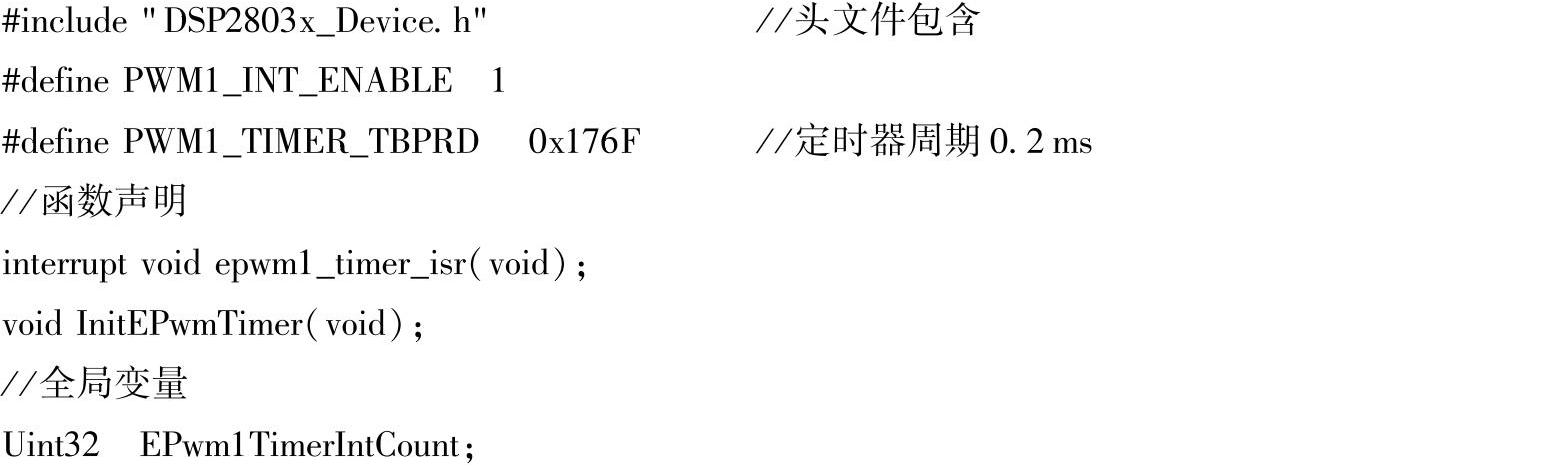

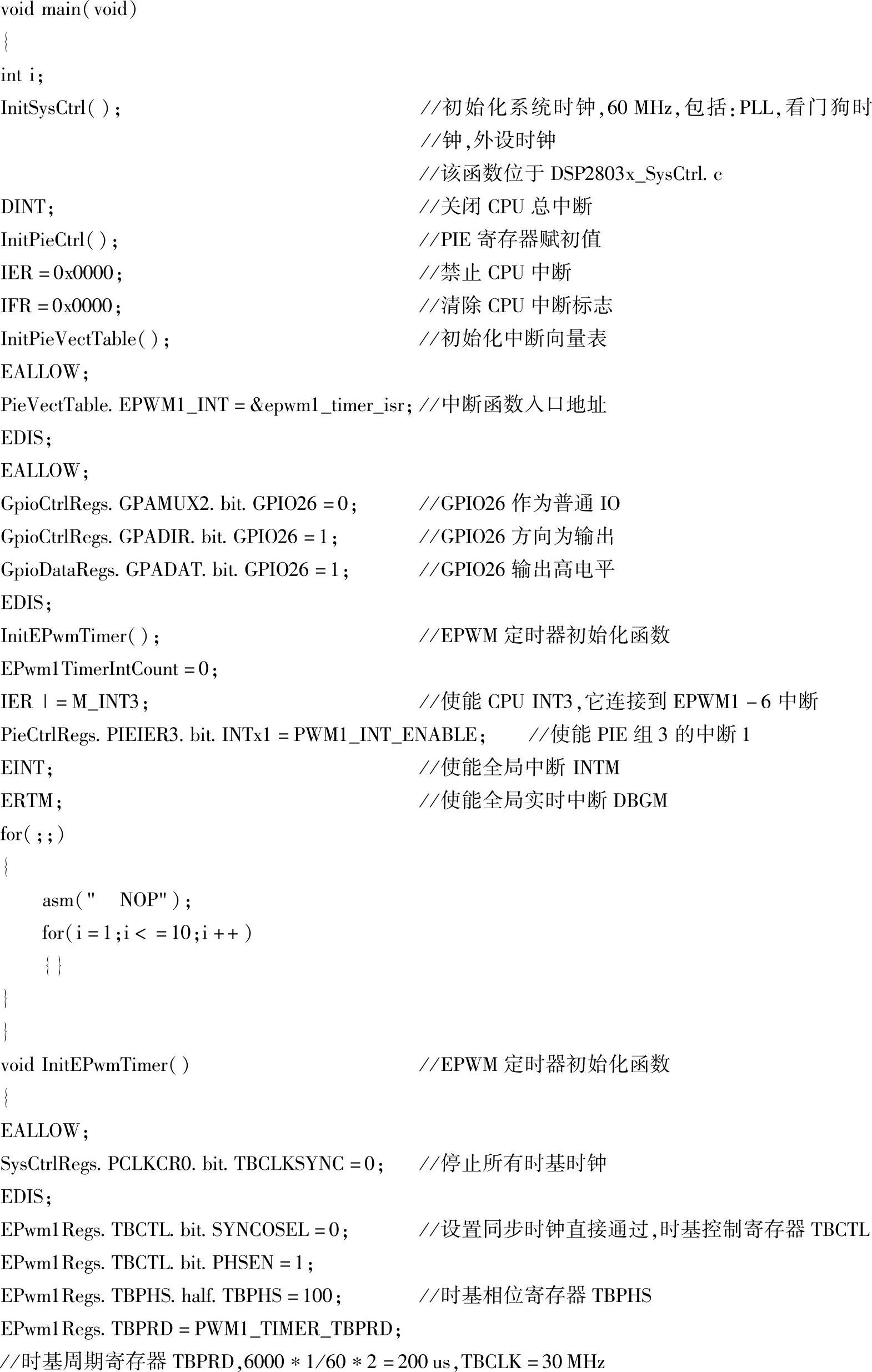

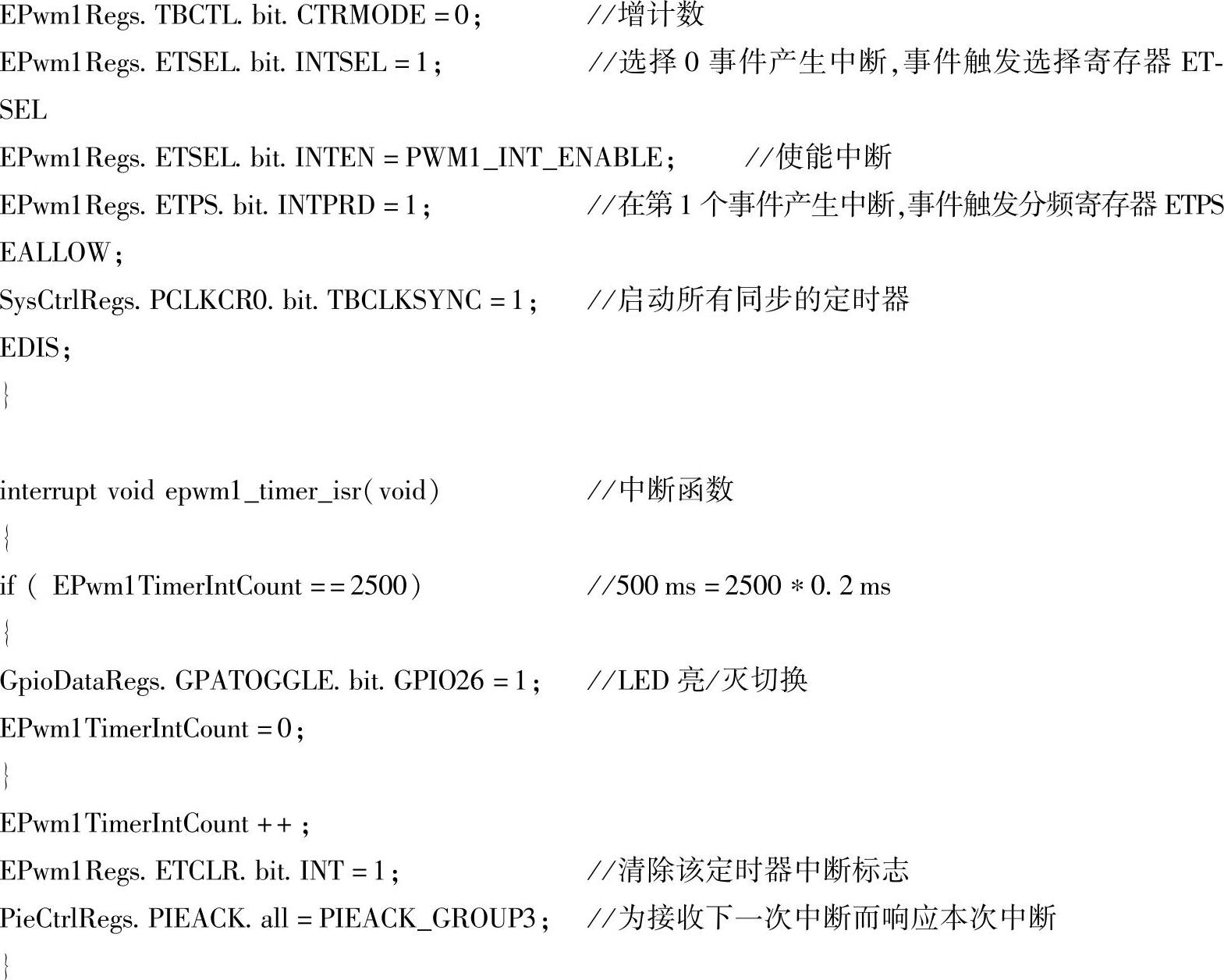

例7-1 采用ePWM定时器中断定时,实现连接到GPIO26引脚的LED每500ms亮/灭切换一次。
