5.4  半球

目前国内接地模块厂商普遍将0.5m×0.4m×0.06m规格的接地模块接地电阻值虚夸为0.16ρ，长为1m、直径为0.2m圆柱形接地模块接地电阻值虚夸为0.11ρ，而且还有没埋深的前提。

其实，只要稍有一些整体意识，上述理念根本流传不开来。即便不懂长方体接地极接地电阻值有何关系，知道半球形接地电阻值公式也就行了。而几乎所有的接地教程首先介绍的便是均匀土壤中半球接地电阻（见图5-6）公式：

式中 ρ——土壤电阻率（Ω·m）；

r——半球半径（m）。

图5-6 均匀土壤中半球接地电阻

如果半球直径为2m，则将r=1m代入上述计算式，可得其接地电阻值为

上述两种典型接地模块与图5-7所示的直径为2m的半球尺寸对比，显然，前者只是后者中很小的局部，其接地电阻值断不可能达到或低于半球接地电阻值。

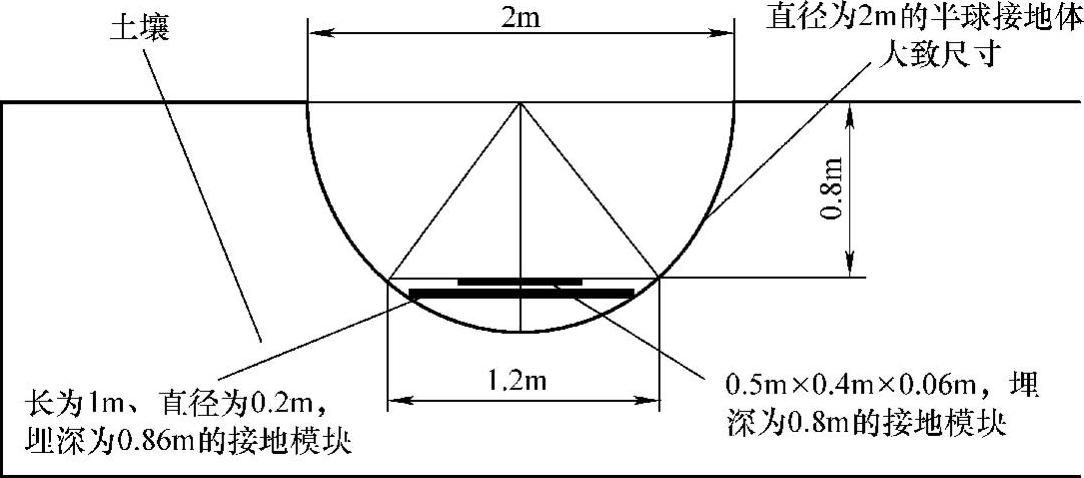

图5-7 直径为2m的半球接地电阻计算
