11.1 交流电气装置的截面积选择

GB/T 50065—2011《交流电气装置的接地设计规范》认为，根据热稳定条件，未考虑腐蚀时，接地线的最小截面应符合下式要求：

式中 S_g——接地导体（线）的最小截面（mm²）；

I_g——流过接地导体（线）的短路电流稳定值（A），按工程设计水平年系

统最大运行方式确定；

t_e——接地故障的等效持续时间（s）；

c——接地线导体（线）的热稳定系数，根据材料的种类、性能及最高允

许温度和短路前接地导体（线）的初始温度确定。

在校验接地线的热稳定时，I_g及t_e应采用表11-1所列数值。接地线的初始温度，一般取40℃。在爆炸危险场所，应按专用规定执行。

对钢和铝材的最大允许温度分别取400℃和300℃。钢和铝材的热稳定系数c值分别为70和120。

铜和铜覆钢材釆用放热焊接方式时的最大允许温度，应根据土壤腐蚀的严重程度经验算分别取900℃、800℃或700℃。爆炸危险场所，应按专用规定选取。铜和铜覆钢材的热稳定系数c值可采用表11-2给出的数值。

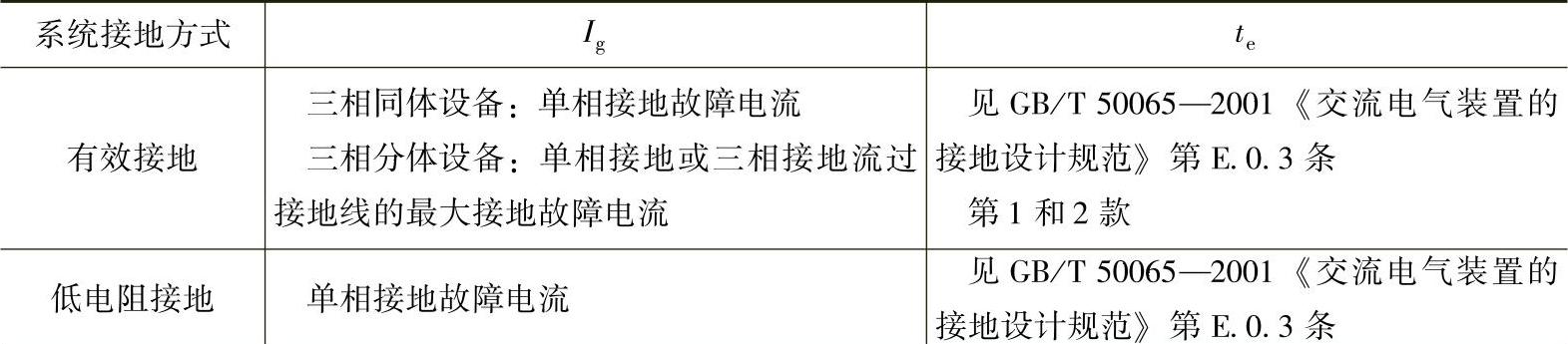

表11-1 校验接地导体（线）热稳定用的I_g和t_e值

表11-2 校验铜和铜覆钢材接地导体（线）热稳定用的c值
