13.7.1 电阻率小于2000Ω·m
1.示意图

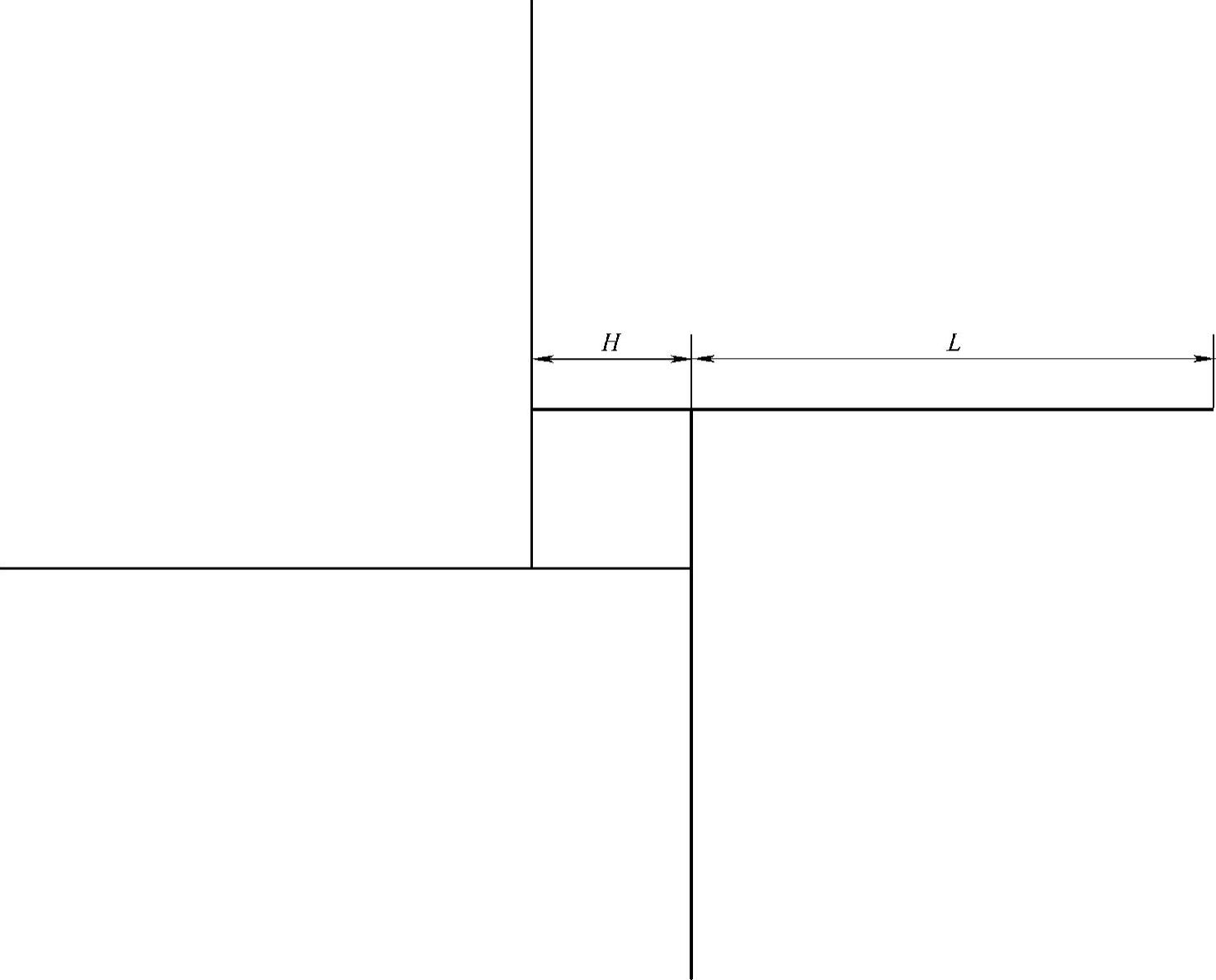

接地示意图如图13-10所示。
图13-10 电阻率小于2000Ω·m接地示意图
2.主要参数

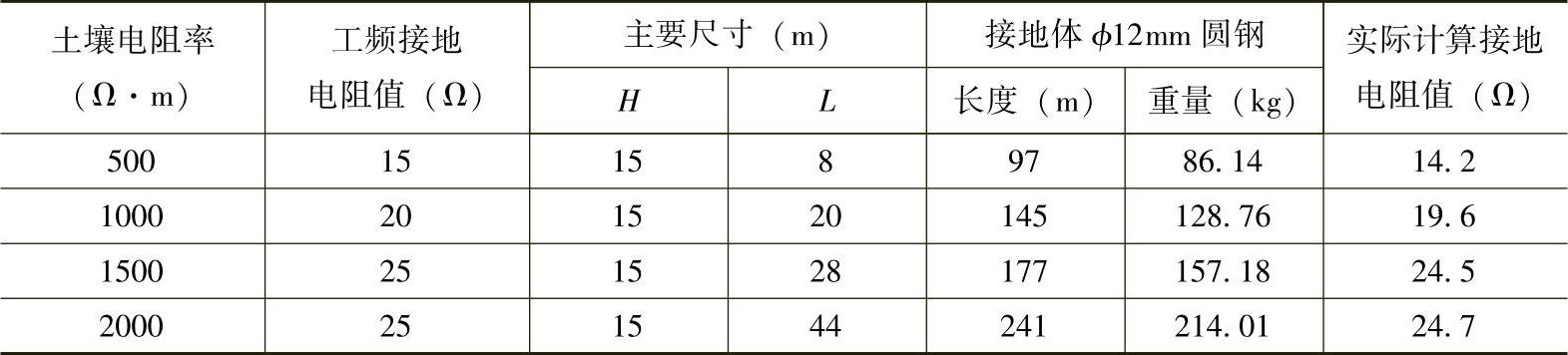

接地主要参数见表13-10。
表13-10 电阻率小于2000Ω·m接地主要参数
注意，表13-10中第二栏“工频接地电阻值”为要求值上限，最后一栏“实际计算接地电阻值”为式(13-1)计算出来的实际接地电阻值。
计算过程如下，当ρ分别为500Ω·m、1000Ω·m、1500Ω·m、2000Ω·m时，将A=1.76m，h=0.3m，d=0.012m，l=H+L代入下式：
即可求得接地电阻值分别为R=14.2Ω、19.6Ω、24.5Ω、24.7Ω，小于目标值上限，满足设计要求。
3.说明
1）图13-10所示的方框尺寸可根据具体使用铁塔根开大小，而适当进行增减，但接地圆钢总长度不变。
2）对于接地装置埋设深度，一般平地及耕种地区为0.8m、山地为0.6m、岩石地区为0.3m，接地沟宽度为0.4m，接地装置有特殊要求时按特殊要求执行。
3）塔附近有路、地下电缆、光缆等障碍物时，接地装置射线需朝远离障碍物的方向铺设。
4）接地体边框与基础立柱的最小距离应大于0.50m。
5）验收时应保证实测电阻值乘以土壤季节系数后不大于允许工频接地电阻值。当测量时土壤较干燥，季节系数取1.3，较潮湿时取1.6。
6）山坡上的接地沟应改为沿等高线开挖以免冲刷，回填土应清除石块杂物并夯实。
7）铁塔接地装置与临近设施接地体接近时，为防止反击，两接地体最近距离不宜小于5m。
8）接地引下线采用热镀锌ϕ12mm的圆钢，接地体采用热镀锌圆钢。接地引下用ϕ12mm的圆钢长度不够时，应根据实际情况加长。全部联结处均双面焊接，其搭焊长度不小于100mm，对埋地圆钢接头处应采取防腐措施。
9）接地引下线两孔均应加装螺栓、螺母及垫片，其中垫片与螺母之间各应加装一个弹簧垫圈。接地螺母应具有可拆卸防盗功能。
【注意】
表3-10最后一栏“实际计算接地电阻值”一般不会在图样上标注，这里是为了便于读者理解才详细标注出来。
