由于该接地方案错得比较离奇，所以仅截取少量片段加以点评。

1.示意图

TJH20、TJH30接地形式如图13-8所示。

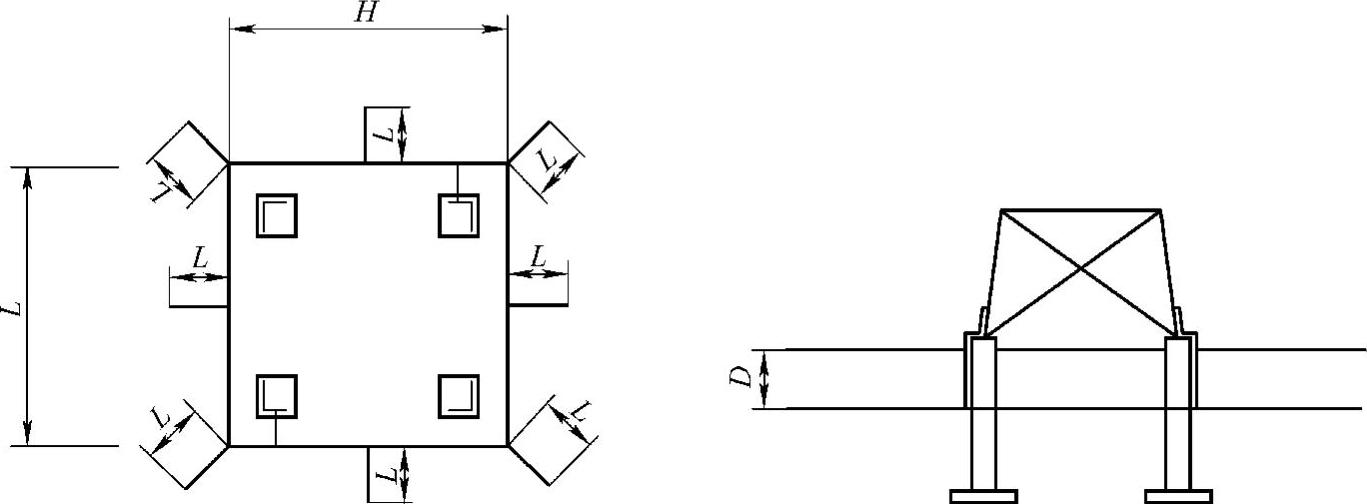

图13-8 TJH20、TJH30接地形式

TJF30接地形式如图13-9所示。

图13-9 TJF30接地形式

2.材料表

TJH20、TJH30接地形式材料表见表13-8。

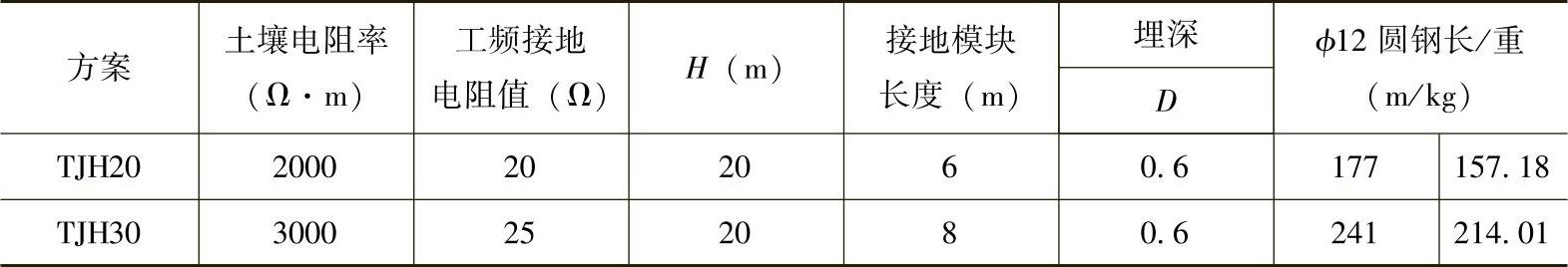

表13-8 TJH20、TJH30接地形式材料表

TJF30接地形式材料表见表13-9。

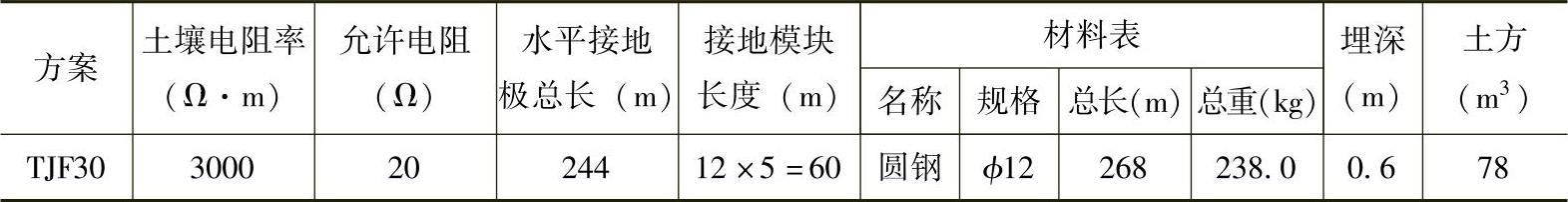

表13-9 TJF30接地形式材料表

3.点评

（1）TJH20

对电阻率为2000Ω·m的TJH20，在面积为32m×32m的区域内使用6个接地模块，认为可降至20Ω。

事实上呢，即使将32m×32m的整个区域内全部布满接地体，形成一整块36m×36m的导电铜板，也只能降至

断不可能降至20Ω的目标值。

（2）TJH30

对电阻率为3000Ω·m的TJH30，在面积为36m×36m的区域内使用8个接地模块，认为可降至25Ω。

事实上呢，即使将36m×36m的整个区域内全部布满接地体，形成一整块36m×36m的导电铜板，也只能降至

断不可能降至25Ω的目标值。

（3）TJF30

对电阻率为3000Ω·m的TJF30，在78m×28m的区域内使用的12个模块（在边长为68m×18m的长方形环上连接12个长5m的模块），认为可降至20Ω以下。

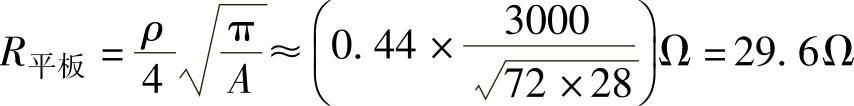

事实上呢，即使将78m×28m的整个区域内全部布满接地体，形成一整块78m×28m的导电铜板，也只能降至

断不可能降至20Ω的目标值。

（4）备注

尽管设计不达标，但最终仍会通过验收。因为目前土壤电阻率勘测非常粗糙，其误差程度远远高于设计差错。另外，最后的验收非常粗糙，多采用网内测量，使得测量值远远低于实际值。
