13.7.2  电阻率为2000～6000Ω·m

13.7.2 电阻率为2000～6000Ω·m

1.示意图

接地形式与之前的基本一致，但增加了接地模块，示意图如图13-11所示。

2.主要参数

接地主要参数见表13-11。

3.说明

1）本表参数按接地体方框边长H为16m计算，若铁塔根开较大，应增大H的长度。

2）验收时应保证实测电阻值乘以土壤季节系数后不大于允许工频接地电阻值。当测量时土壤较干燥，季节系数取1.3，较潮湿时取1.6。

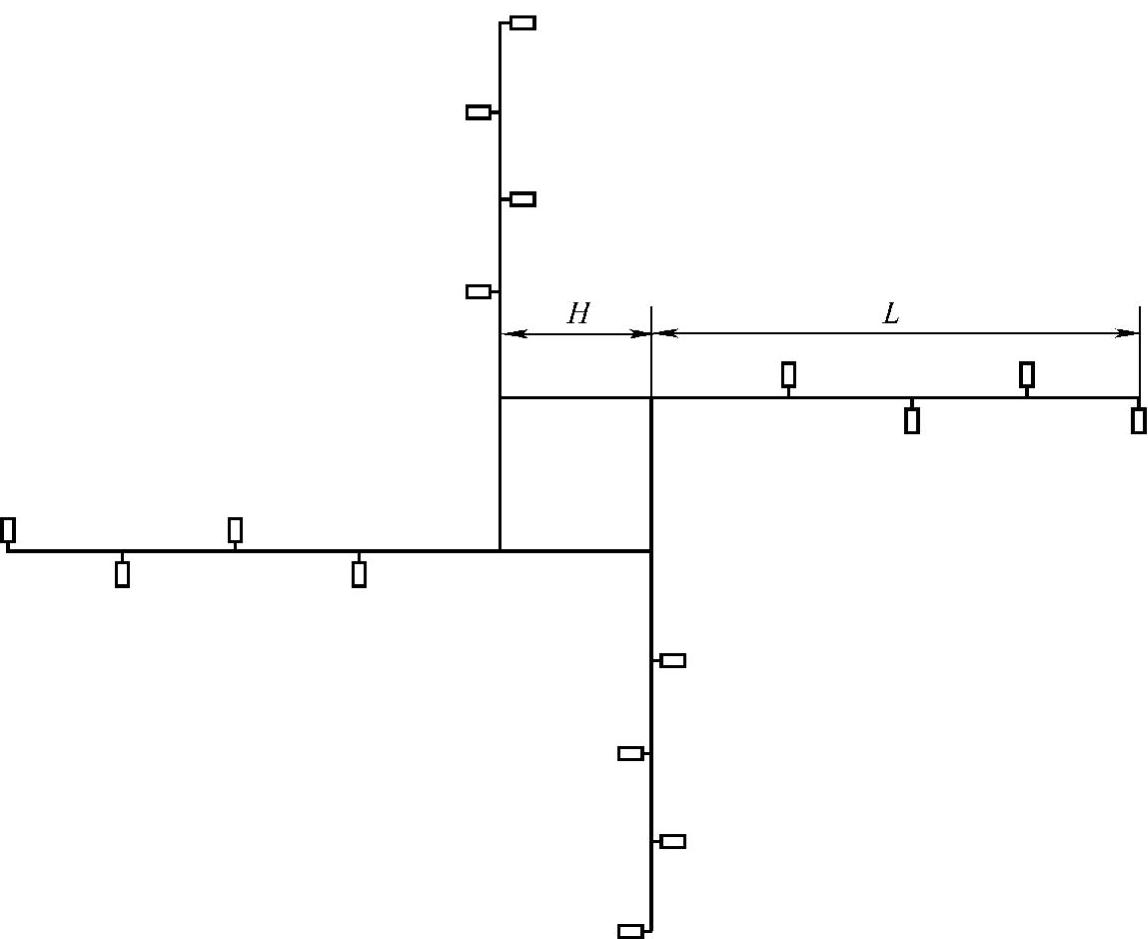

图13-11 电阻率小于2000～6000Ω·m接地示意图

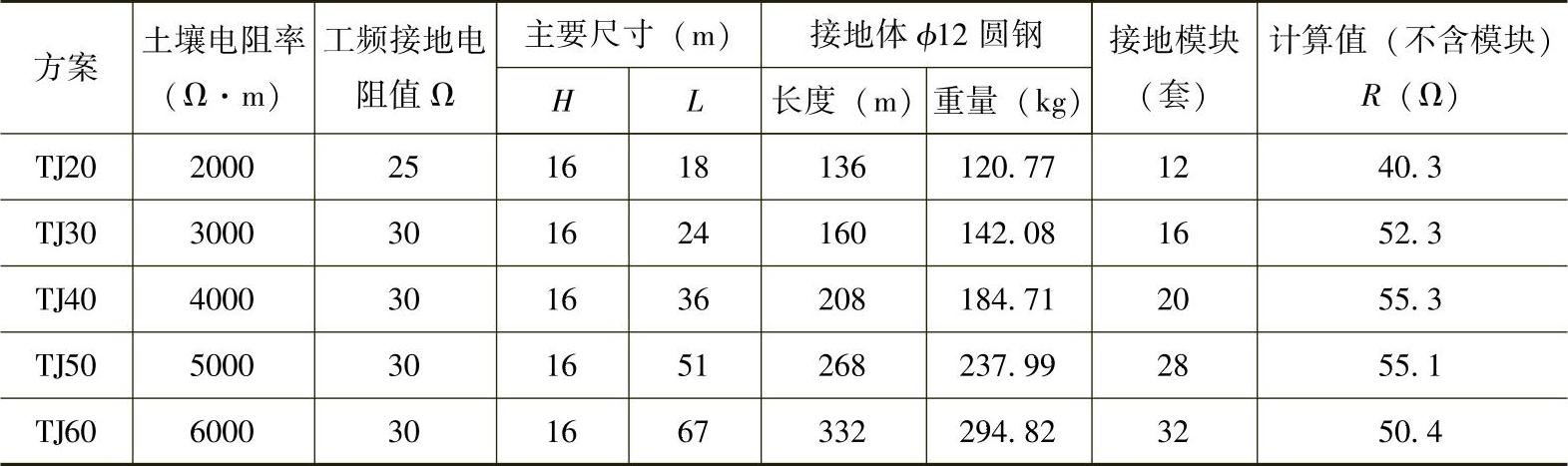

表13-11 电阻率小于2000Ω·m接地主要参数

3）每基塔按上表配置的接地型号，其圆钢应按说明全部买入，不得减少。

4）接地引下线采用热镀锌ϕ12mm的圆钢，接地体采用热镀锌圆钢。接地引下用ϕ12mm的圆钢长度不够时，应根据实际情况加长。全部联结处均双面焊接，其搭焊长度不小于100mm，对埋地圆钢接头处应采取防腐措施。

5）对于接地装置埋设深度，一般平地及耕种地区为0.8m、山地为0.6m、岩石地区为0.3m，接地沟宽度为0.4m，接地装置有特殊要求时按特殊要求执行。

6）铁塔接地装置与临近设施接地体接近时，为防止反击，两接地体最近距离不宜小于5m。

7）山坡上的接地沟应改为沿等高线开挖以免冲刷，回填土应清除石块杂物并夯实。

8）接地模块与主地网连接采取焊接方式，需参照第4条进行防腐处理。

9）本图是参考部分厂商提供的参数进行计算的，仅供参考，待招标后根据厂商模块具体型号配置。接地模块供货厂商的安装方案应满足规程规定的电阻值，且方案需经过设计单位确认。

10）塔附近有路、地下电缆、光缆等障碍物时，接地装置射线需朝远离障碍物的方向铺设。

11）图中接地装置方框尺寸可根据具体使用铁塔根开大小，而适当进行增减，但接地圆钢总长度不得减少。
