PATRIOT（自由客）轿车

PATRIOT（自由客）2.4L发动机正时链条校准操作要点如下：

1.PATRIOT（自由客）2.4L发动机正时链条部件识别

PATRIOT（自由客）2.4L发动机正时链条部件识别见图19-44。(https://www.daowen.com)

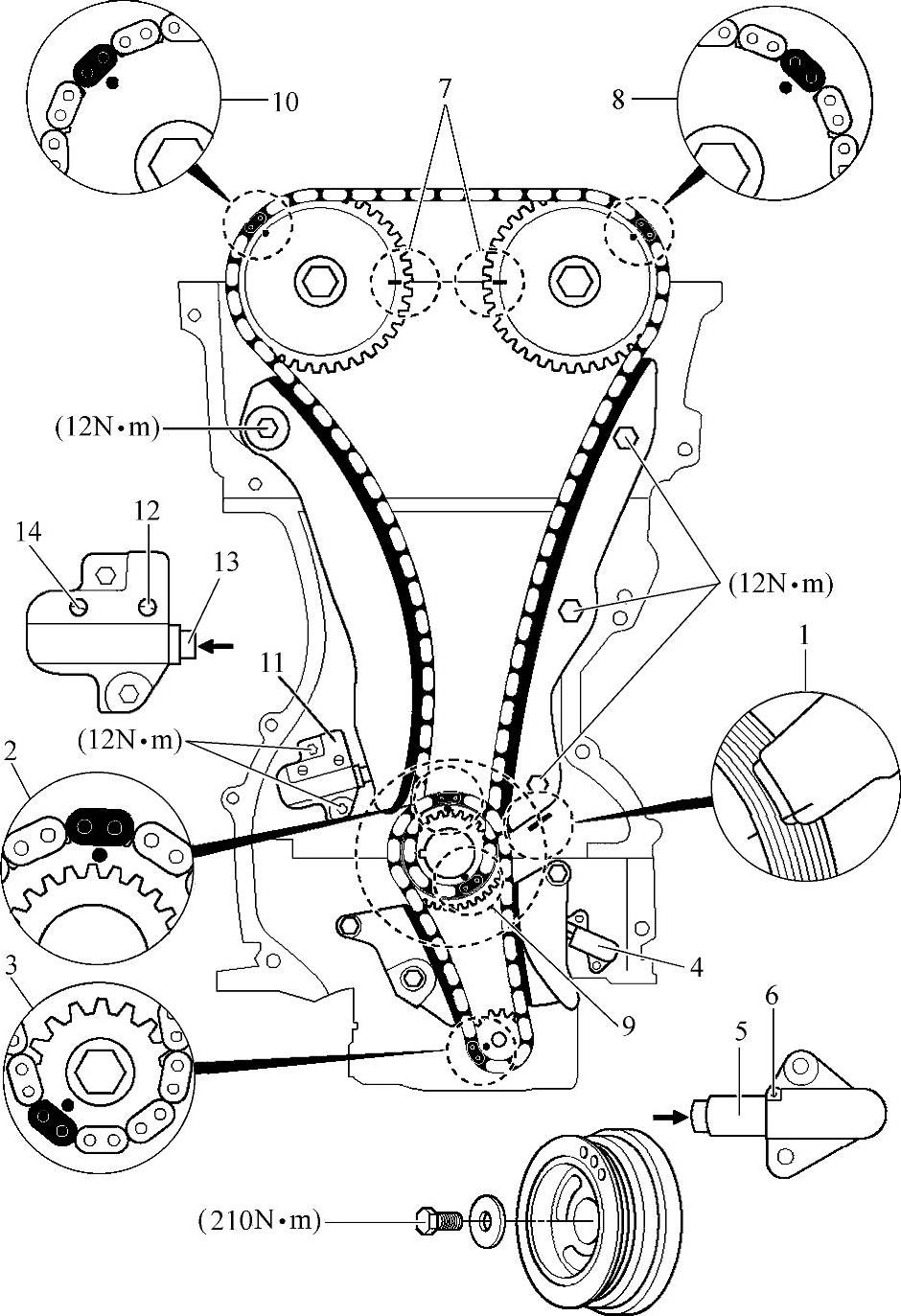

图19-44 PATRIOT（自由客）2.4L发动机正时链条部件识别

2.PATRIOT（自由客）2.4L发动机正时链条校准操作要点

PATRIOT（自由客）2.4L发动机正时链条校准操作步骤见表19-2。

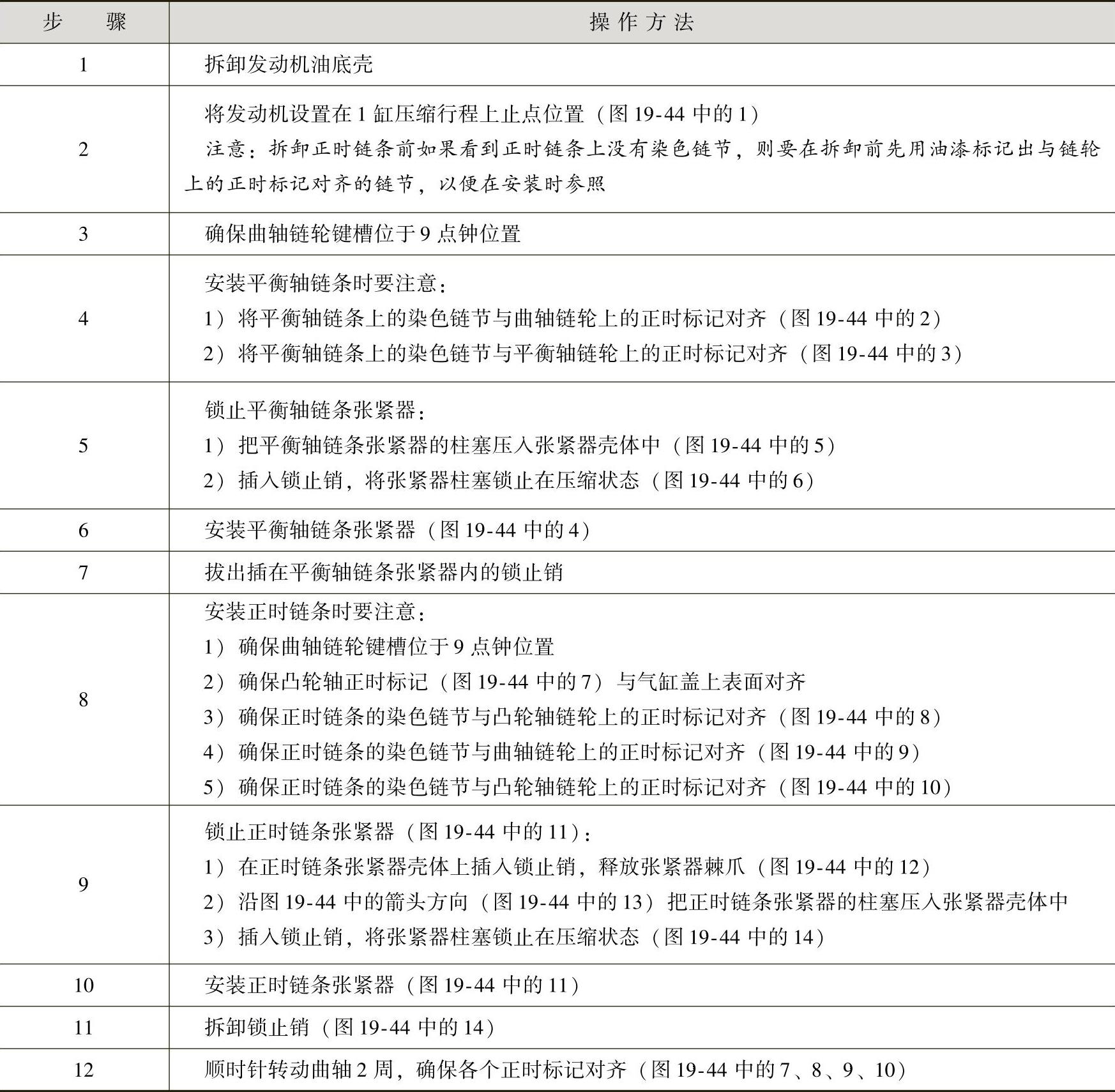

表19-2 PATRIOT（自由客）2.4L发动机正时链条校准操作步骤
