ESCALADE（凯雷德）轿车6.2L发动机正时链条拆卸

一、ESCALADE（凯雷德） 轿车6.2L发动机正时链条拆卸

1）拆卸机油泵。

2）拆下起动机电动机。

3）安装专用工具J42386A（图20-1）和螺栓，一个螺栓规格为M10-1.5×120mm，另一个螺栓的规格为M10-1.5×45mm，确保专用工具J42386A的齿与发动机飞轮齿啮合。将螺栓紧固到50N·m。

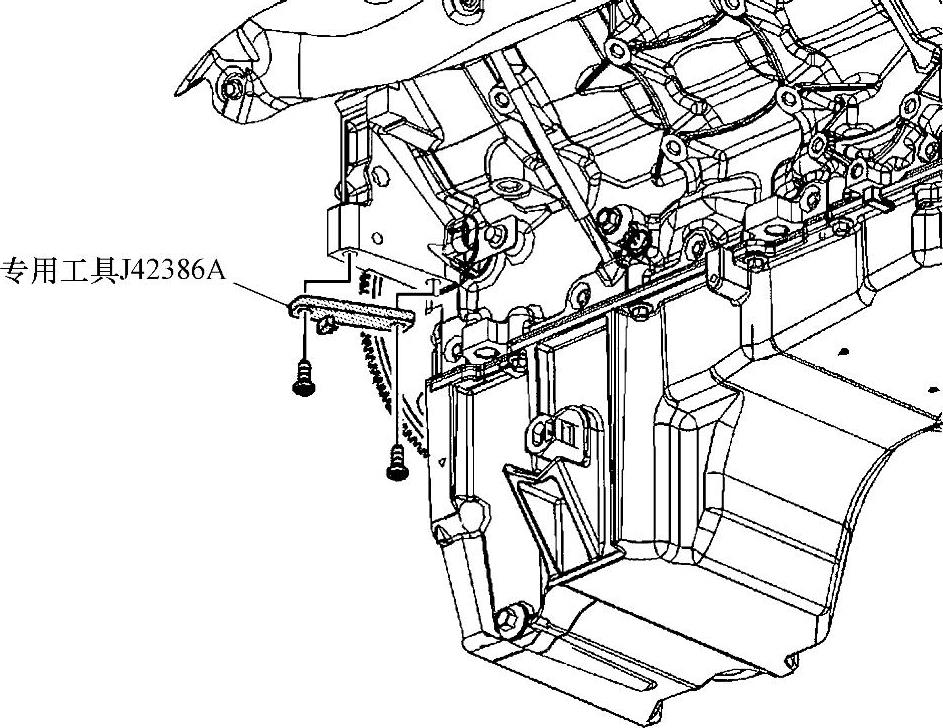

图20-1 安装专用工具J42386A

4）转动曲轴链轮，使凸轮轴位置执行器正时标记与曲轴链轮正时标记对齐，如图20-2所示。

5）拆卸并废弃凸轮轴位置执行器电磁阀（图20-3）。

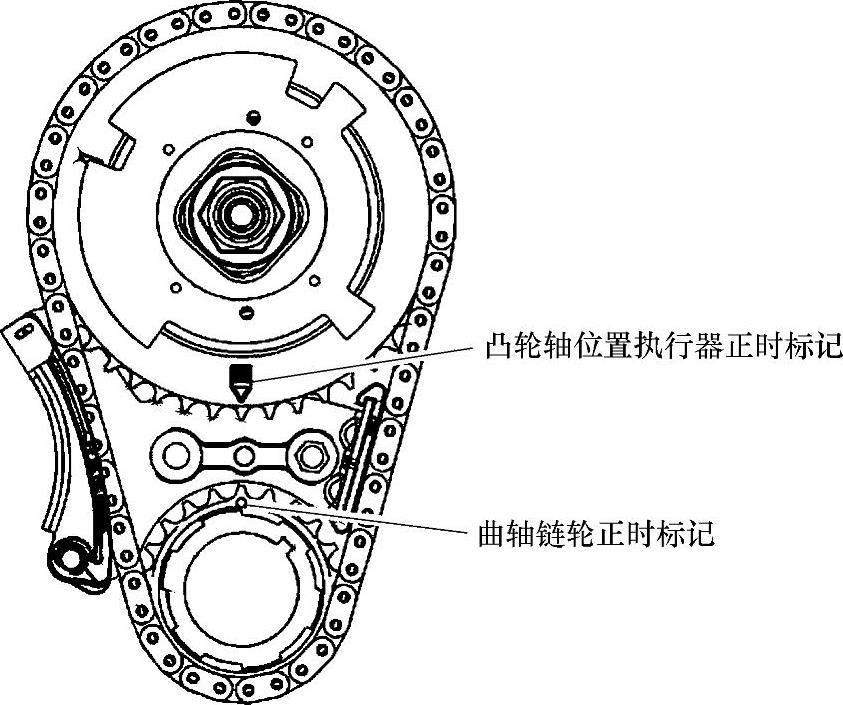

图20-2 使凸轮轴位置执行器正时标记与曲轴链轮正时标记对齐

图20-3 凸轮轴位置执行器电磁阀识别

6）拆下凸轮轴位置执行器和正时链条（图20-4）。

7）从凸轮轴上拆下凸轮轴位置执行器链轮，如图20-5所示。

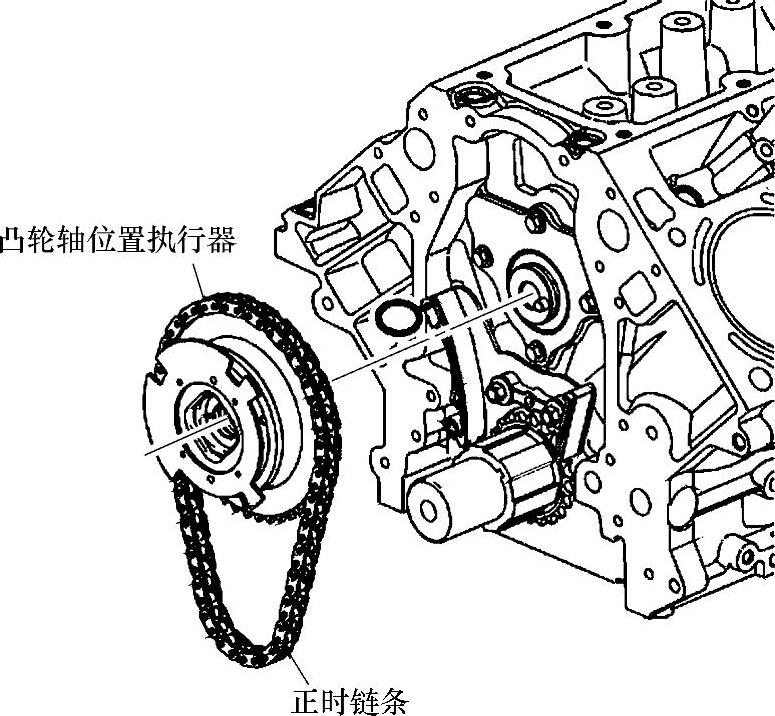

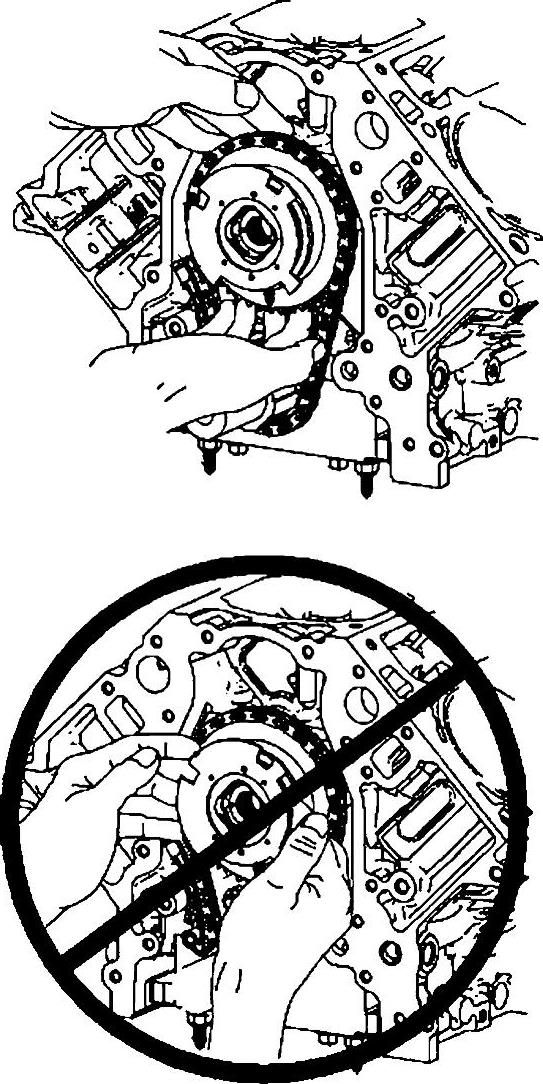

图20-4 拆下凸轮轴位置执行器和正时链条

图20-5 拆卸凸轮轴位置执行器链轮

8）用捆扎带把凸轮轴位置执行器固定好，如图20-6所示。

9）拆卸正时链条张紧器固定螺栓和张紧器，如图20-7所示。

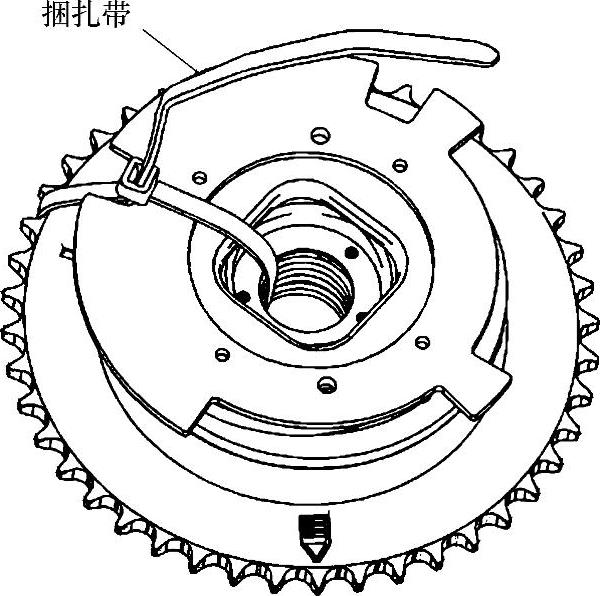

图20-6 用捆扎带固定凸轮轴位置执行器

图20-7 正时链条张紧器和固定螺栓识别

10）如图20-8所示，安装专用工具，准备拆卸曲轴链轮。

11）拆下曲轴链轮（图20-9）。

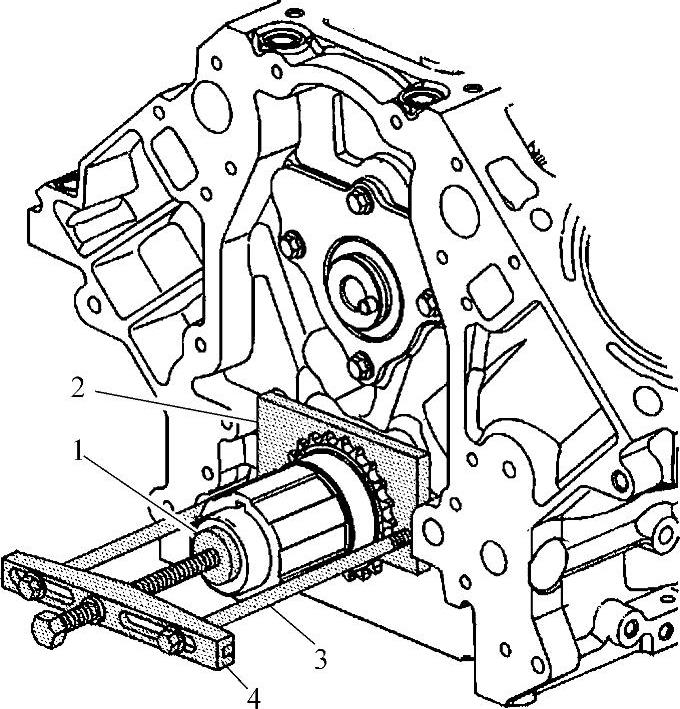

图20-8 安装专用工具

1—专用工具J41816-2 2—专用工具J41558

3—螺栓 4—专用工具J8433

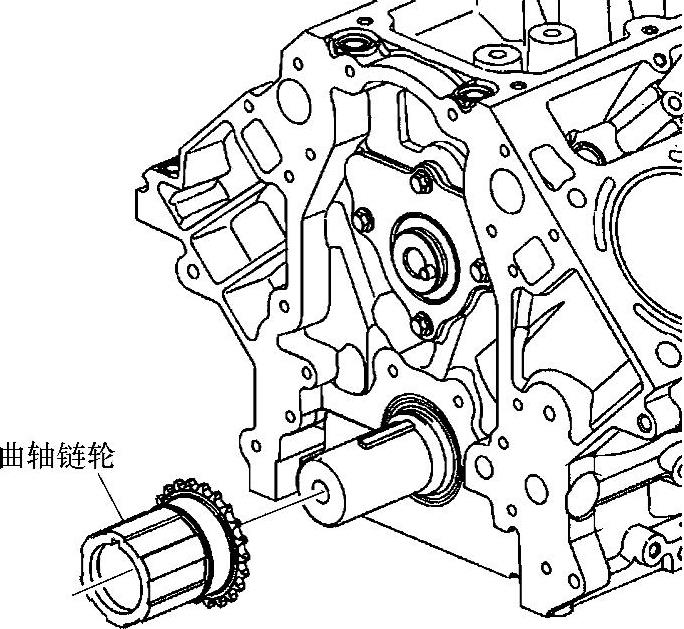

图20-9 曲轴链轮识别

12）如有需要，拆卸曲轴链轮键（图20-10）。
