ESCALADE（凯雷德）轿车6.2L发动机正时链条安装
1）把曲轴链轮键插入键槽中。
2）将曲轴链轮键敲入键槽，如图20-11所示。
3）把曲轴链轮（图20-12）安装到曲轴上。使曲轴键对准曲轴链轮键槽。
4）使用专用工具安装曲轴链轮，如图20-13所示。
图20-10 曲轴链轮键识别

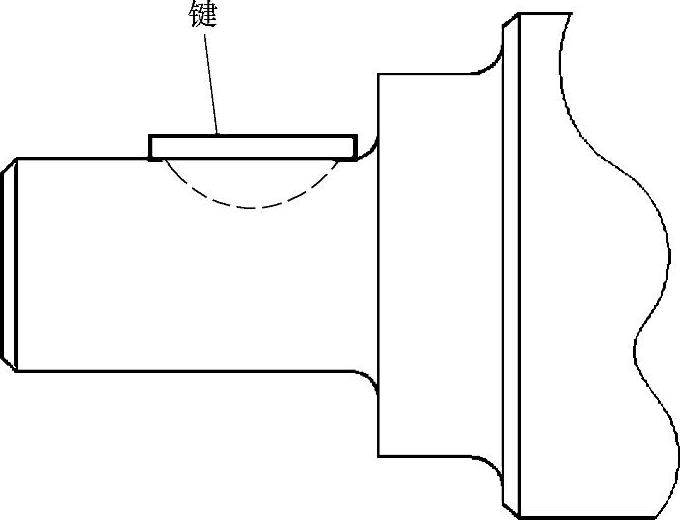

图20-11 将曲轴链轮键敲入键槽

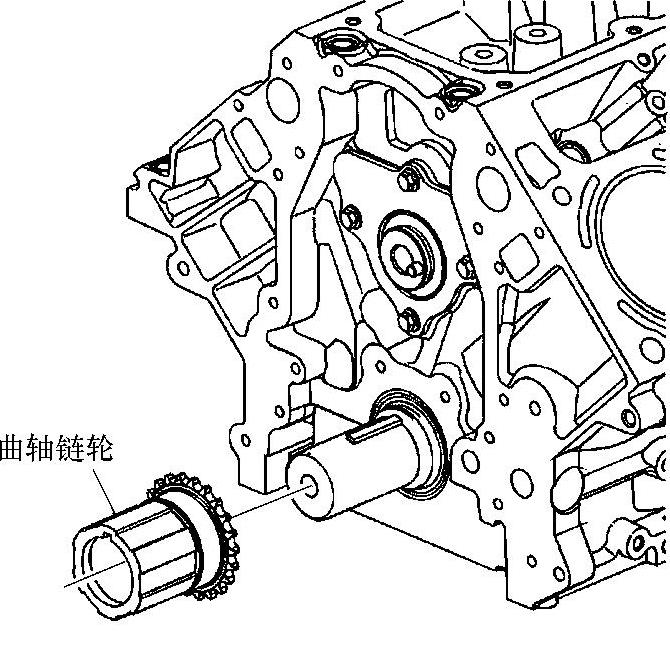

图20-12 曲轴链轮识别

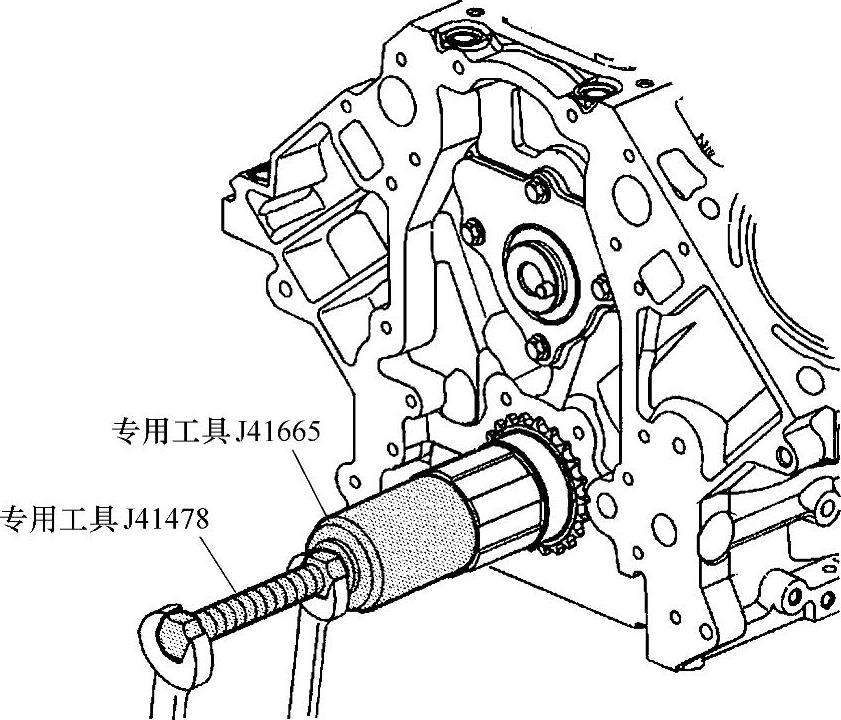

图20-13 安装曲轴链轮
5）压缩正时链条张紧器导轨并安装限位销，如图20-14所示。
6）安装正时链条张紧器和螺栓，如图20-15所示。将螺栓紧固至25N·m。

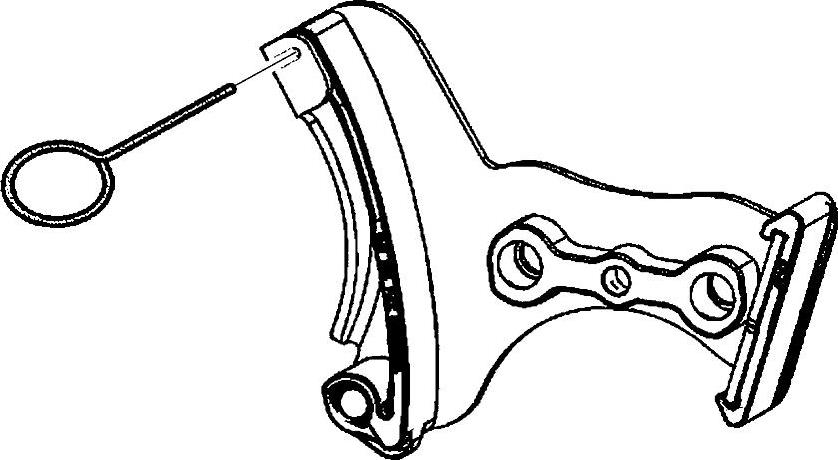

图20-14 安装限位销

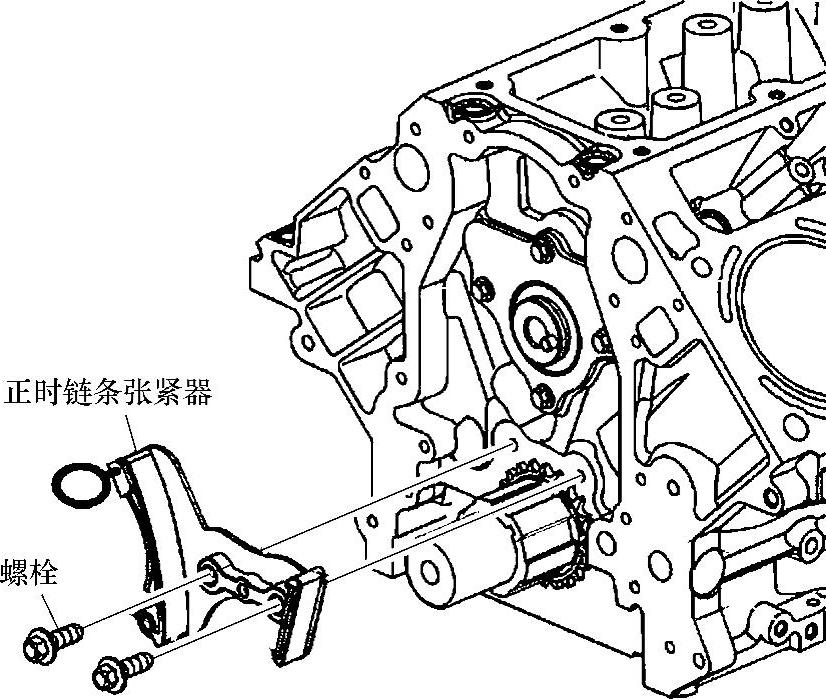

图20-15 安装正时链条张紧器和螺栓
7）将凸轮轴位置执行器的正时标记调节到对准6点钟位置。
8）安装凸轮轴位置执行器和正时链条，使凸轮轴执行器孔对齐凸轮轴销，如图20-16所示。使凸轮轴位置执行器（图20-17）准确落座在凸轮轴销上。

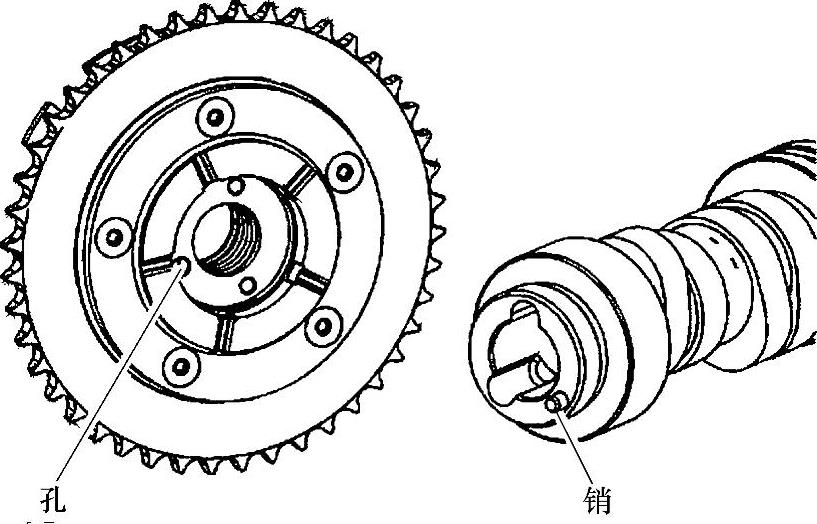

图20-16 凸轮轴执行器孔对齐凸轮轴销

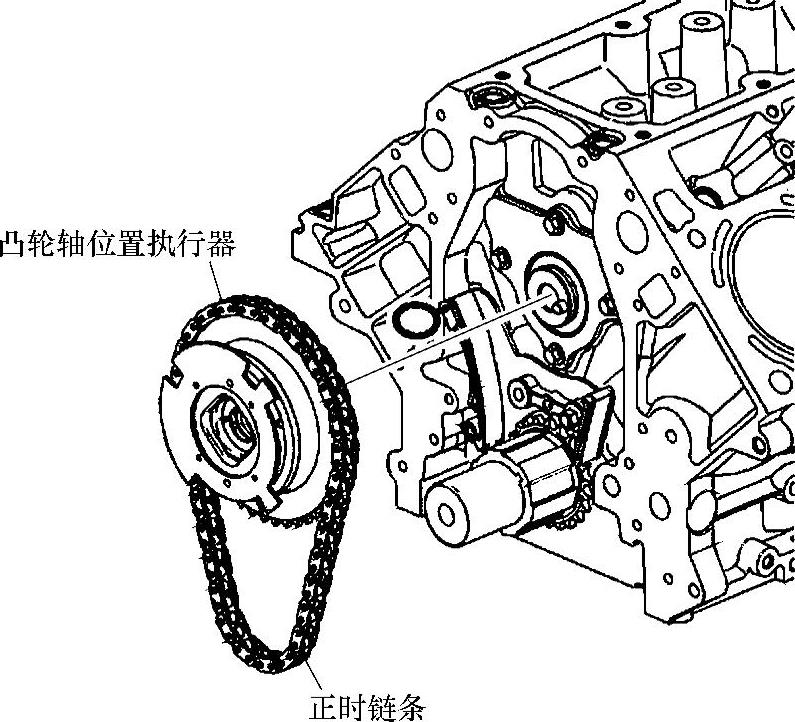

图20-17 凸轮轴位置执行器和正时链条识别
9）把凸轮轴位置执行器安装到凸轮轴上，如图20-18所示。
10）如图20-19所示，用一条平板检查凸轮轴位置执行器和正时链条安装是否正确，如果安装正确，则正时链条不会凸出发动机缸体前面。
图20-18 把凸轮轴位置执行器 安装到凸轮轴上
图20-19 用平板检查凸轮轴位置执行器和正时链条的安装情况
11）安装新的凸轮轴位置执行器电磁阀，如图20-20所示。

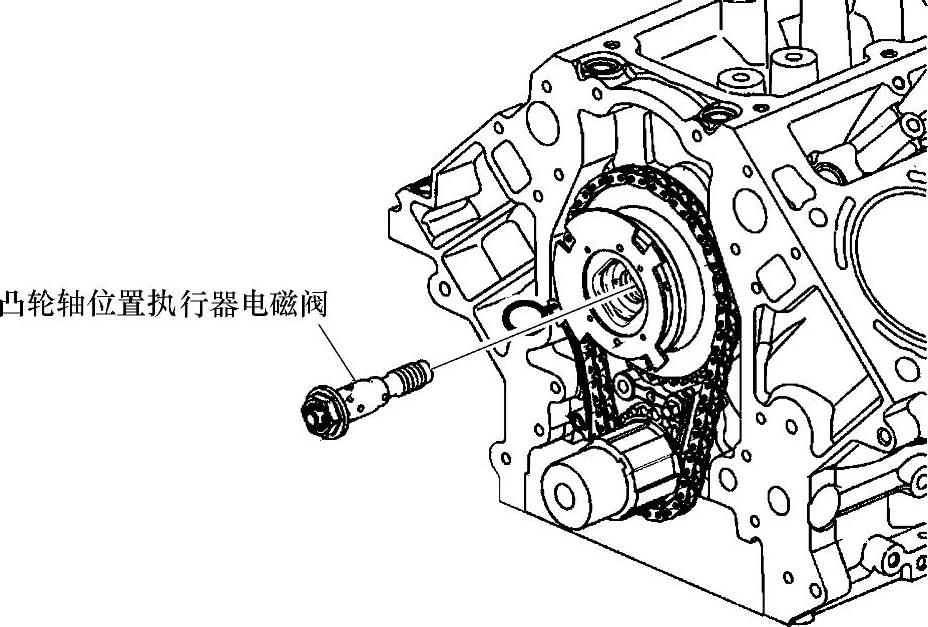

图20-20 安装新的凸轮轴位置执行器电磁阀
12）如图20-21所示，检查链轮正时标记是否对齐，凸轮轴执行器链轮的正时标记应为6点钟位置，曲轴链轮的正时标记应为12点钟位置。
13）拆下插入的限位销，如图20-22所示。

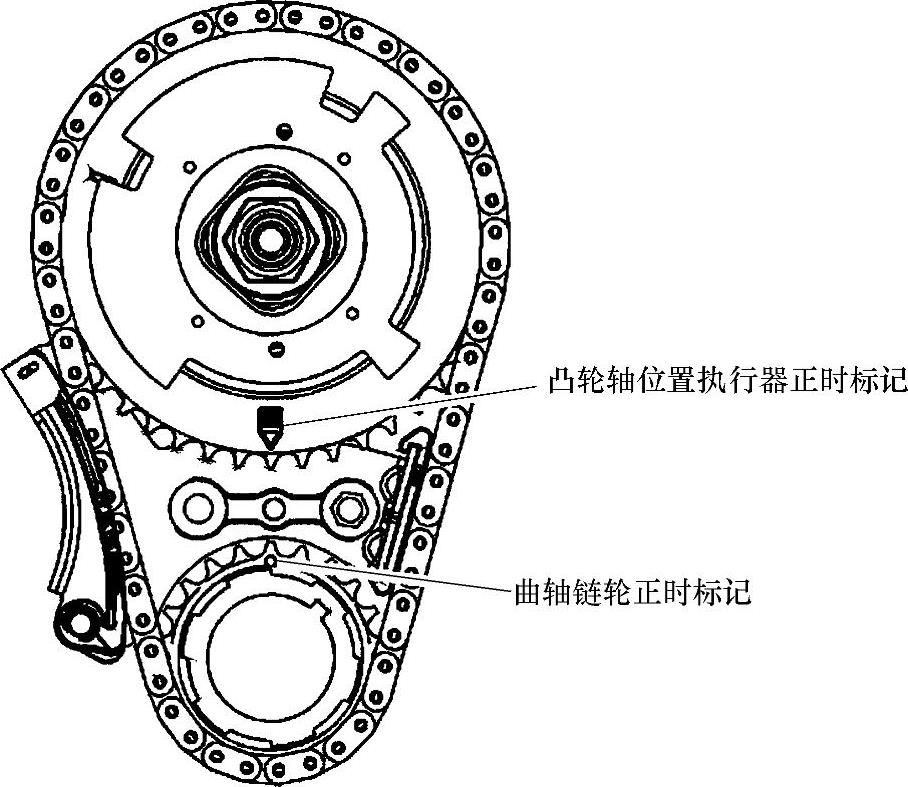

图20-21 对齐正时标记

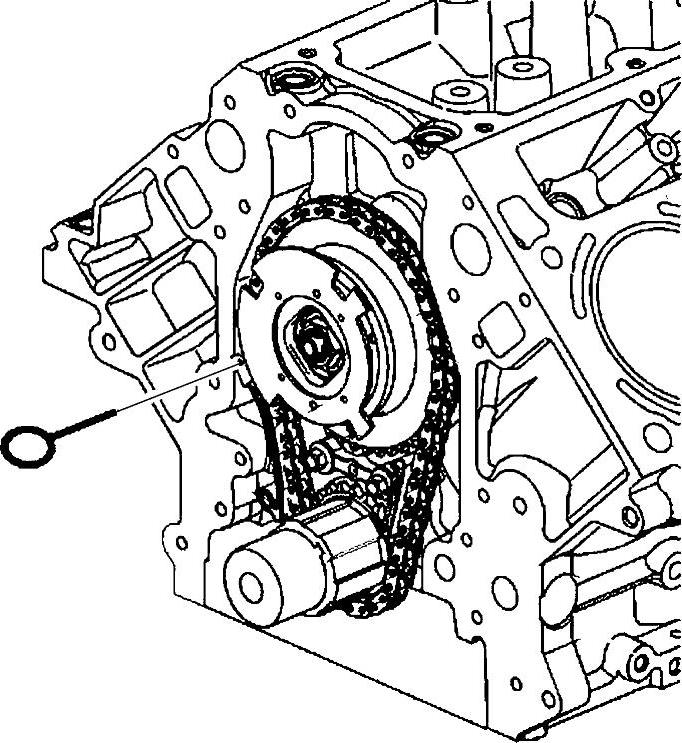

图20-22 拆下限位销
14）如图20-23所示，紧固凸轮轴位置执行器电磁阀，第一步紧固到65N·m，然后用专用工具J45059再紧固90°。
15）拆卸专用工具J42386A和螺栓，如图20-24所示。
图20-23 紧固凸轮轴执行器电磁阀

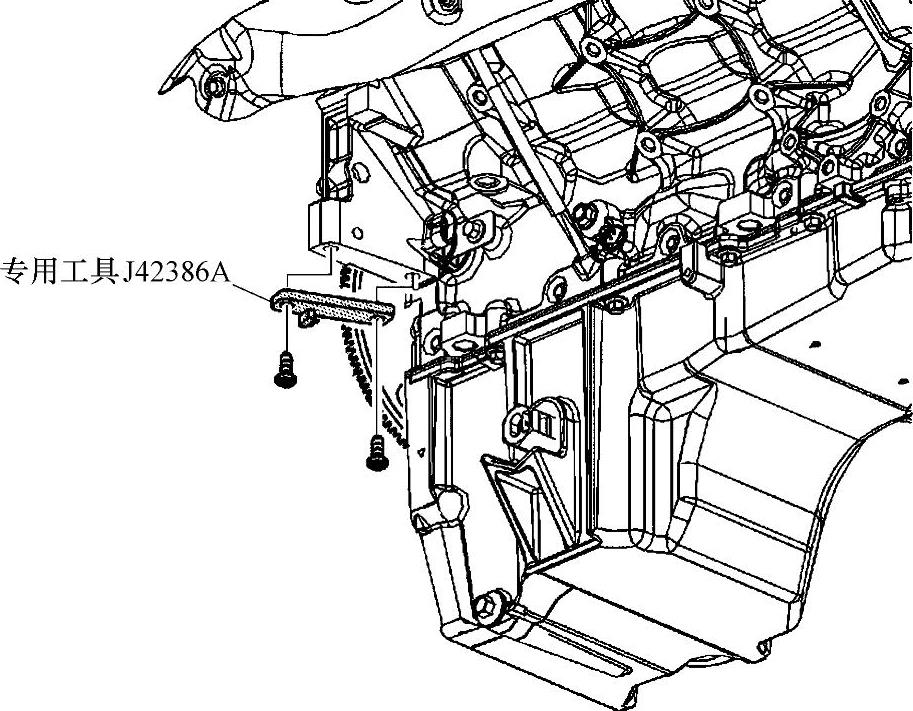

图20-24 拆卸专用工具J42386A和螺栓
