14.4.5 体编辑（抽壳、分割、清除与检查）
体编辑主要包括“抽壳”“分割”“清除”和“检查”等。
1.抽壳
抽壳是指用设定的厚度创建一个空的薄层，一个三维实体只能有一个壳。用户可以为所有面指定一个固定的壳体厚度，也可以选择面以将这些面排除在壳外。抽壳偏移距离既可以为正值，也可以为负值，指定正值可创建实体周长内部的抽壳，而指定负值可创建实体周长外部的抽壳。
下面通过一个简单范例介绍抽壳操作的一般方法和步骤。
打开“抽壳即学即练.dwg”文件，该文件中存在着图14-68所示的实体模型。
在功能区的“常用”选项卡的“实体编辑”面板中单击“抽壳”按钮

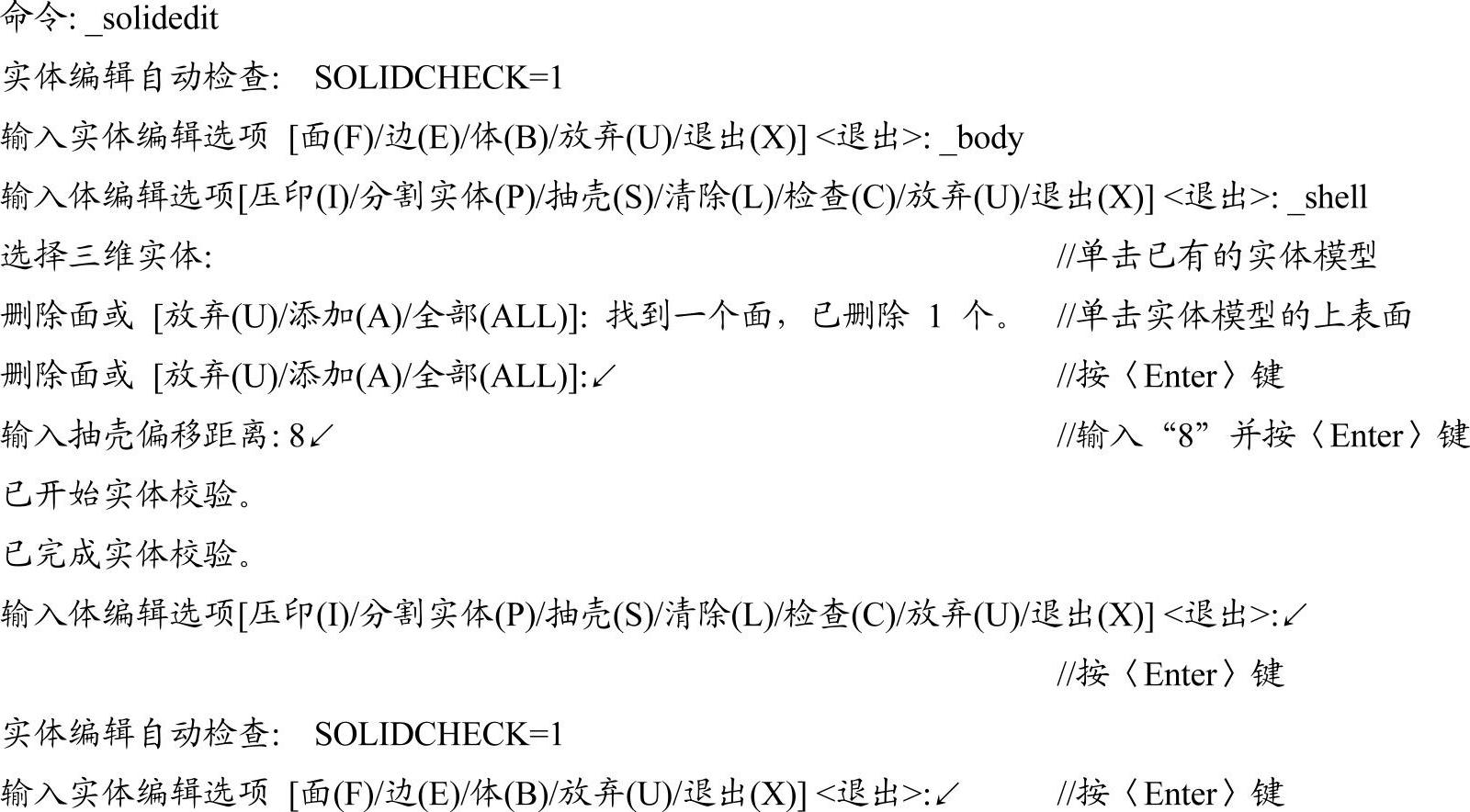

，接着单击已有的三维实体模型，并选择实体模型的上表面作为要删除的实体面，按<Enter>键，输入抽壳偏移距离为8，然后按<Enter>键直到结束命令操作，完成抽壳操作的实体模型效果如图14-69所示。具体的抽壳命令历史记录及操作说明如下。

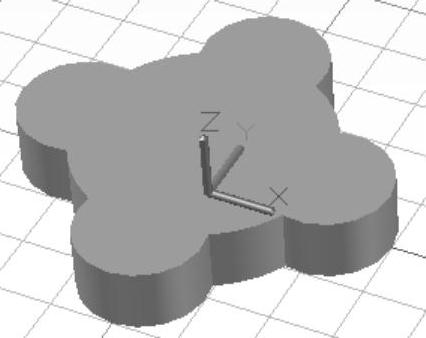

图14-68 三维实体模型

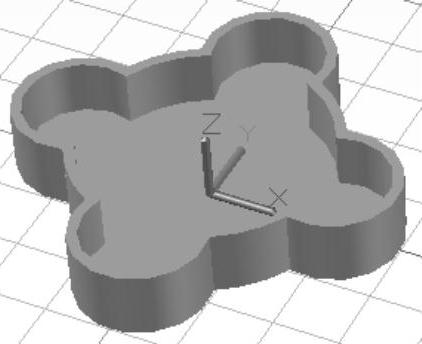

图14-69 抽壳结果
2.分割
单击“分割”按钮
，可以将具有多个不连续部分的三维实体对象分割为独立的三维实体。注意：差值或并集操作可导致生成一个由多个连续体组成的三维实体，可以将这些实体分割为独立的三维实体。
3.清除
可以根据设计情况从三维实体中删除冗余面、边和顶点。例如，要从三维实体中删除冗余边（直线），那么在功能区的“常用”选项卡的“实体编辑”面板中单击“清除”按钮
，接着选择三维实体对象，按<Enter>键完成命令即可。此操作会合并相邻的面，并删除所有冗余边，包括印压的边和未使用的边。
4.检查
可以检查三维实体中的几何数据，其方法是在功能区的“常用”选项卡的“实体编辑”面板中单击“检查”按钮
，接着选择三维实体对象，按<Enter>键完成命令。在选择三维实体对象时，如果对象为有效的三维对象，则命令提示下将显示一条消息；如果对象为无效的三维对象，则系统会继续提示用户选择三维实体。
