15.1 绘制平面图1

在本节中，将详细地介绍一个平面图综合绘制实例。在该综合绘制实例中，涉及的知识主要包括创建新图形文件、设置所需要的图层、定制文字样式与标注样式、使用各种绘图和修改工具进行二维图形绘制与编辑、给图形标注尺寸和编辑尺寸注释等。事实上，在进行绘制图形之前，通常要进行绘图之前的准备工作，这包括设置图层、定制文字样式与标注样式等，当然为了不用每次进行绘图项目之前都要重复这些基本的准备工作，可以将定制好的它们保存为图形样板文件，这样在新建图形文件时便可以直接调用该图形样板，方便又易于遵守制图标准。

本平面图综合绘制实例最后要完成的平面图如图15-1所示，具体的绘制步骤如下。

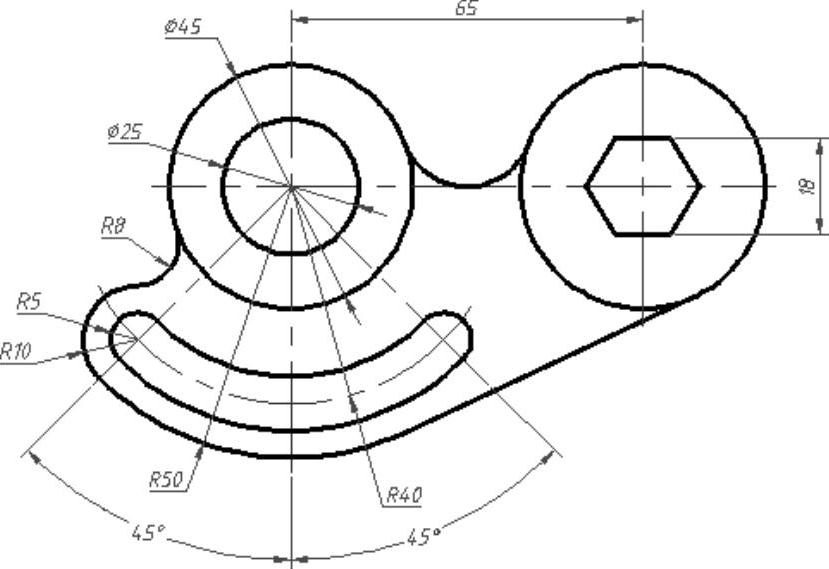

图15-1 范例最后完成的平面图1

978-7-111-45385-7-Chapter15-2.jpg新建一个图形文件。在“快速访问”工具栏中单击“新建”按钮978-7-111-45385-7-Chapter15-3.jpg，接着通过弹出的对话框选择AutoCAD 2014软件提供的“acadiso.dwt”图形样板，单击“打开”按钮。

978-7-111-45385-7-Chapter15-4.jpg定制若干图层。所选图形样板中只存在名称为“0”的一个图层，不能满足本例设计的需要，因此需要由用户定制所需的图层。

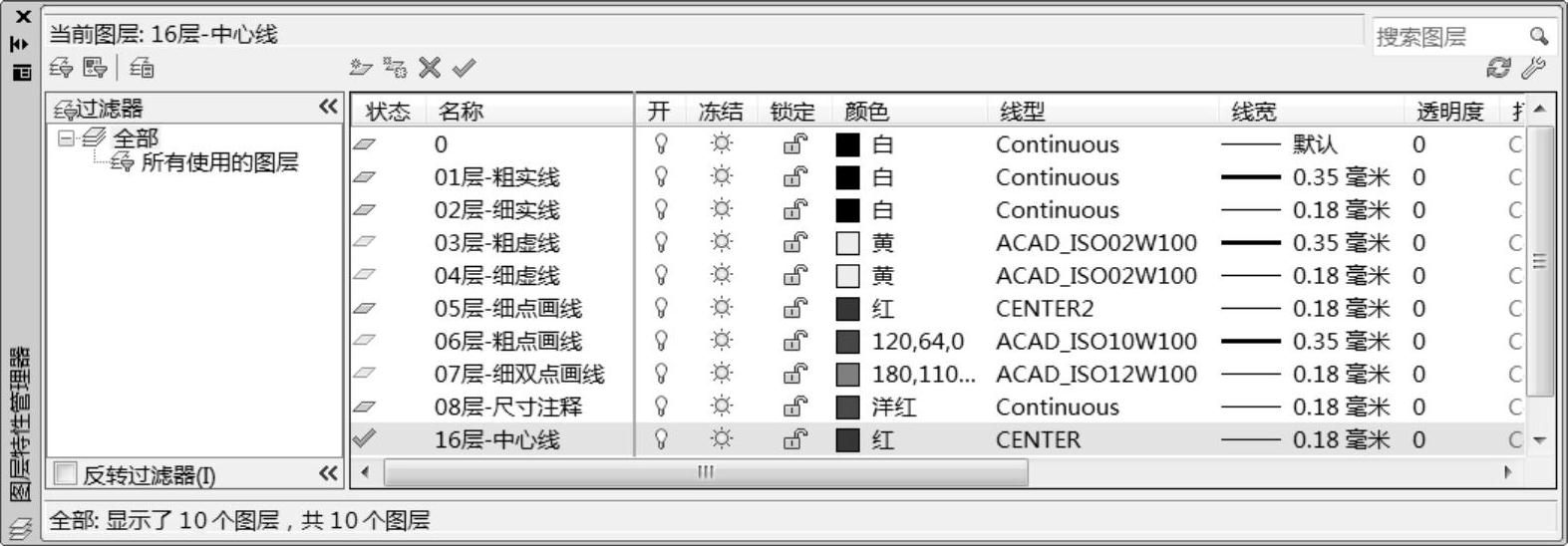

切换至“草图与注释”工作空间，从功能区的“默认”选项卡的“图层”面板中单击“图层特性”按钮978-7-111-45385-7-Chapter15-5.jpg，弹出“图层特性管理器”选项卡。利用“图层特性管理器”选项卡，分别创建名为“01层-粗实线”“02层-细实线”“03层-粗虚线”“04层-细虚线”“05层-细点画线”“06层-粗点画线”“07层-细双点画线”“08层-尺寸注释”和“16层-中心线”这些图层，各层的颜色、线型和线宽特性如图15-2所示。在“图层特性管理器”选项卡中单击“置为当前”按钮978-7-111-45385-7-Chapter15-6.jpg，可以将其中选定的一个图层设置为当前图层。定制好这些图层后，关闭“图层特性管理器”选项卡。


图15-2 利用“图层特性管理器”选项卡定制图层

978-7-111-45385-7-Chapter15-8.jpg设置文字样式。从功能区的“默认”选项卡中单击“注释”溢出按钮978-7-111-45385-7-Chapter15-9.jpg|“文字样式”按钮978-7-111-45385-7-Chapter15-10.jpg，打开“文字样式”对话框。利用此对话框设置符合机械制图国家标准的文字样式，新建名为“WZ-X3.5”的新文字样式，其SHX字体为“gbeitc.shx”，选中“使用大字体”复选框，从“大字体”下拉列表框中选择“gbcbig.shx”，高度为3.5，宽度因子默认为1，倾斜角度默认为0，如图15-3所示。设置好相关文字样式后，关闭“文字样式”对话框。


图15-3 创建新文字样式

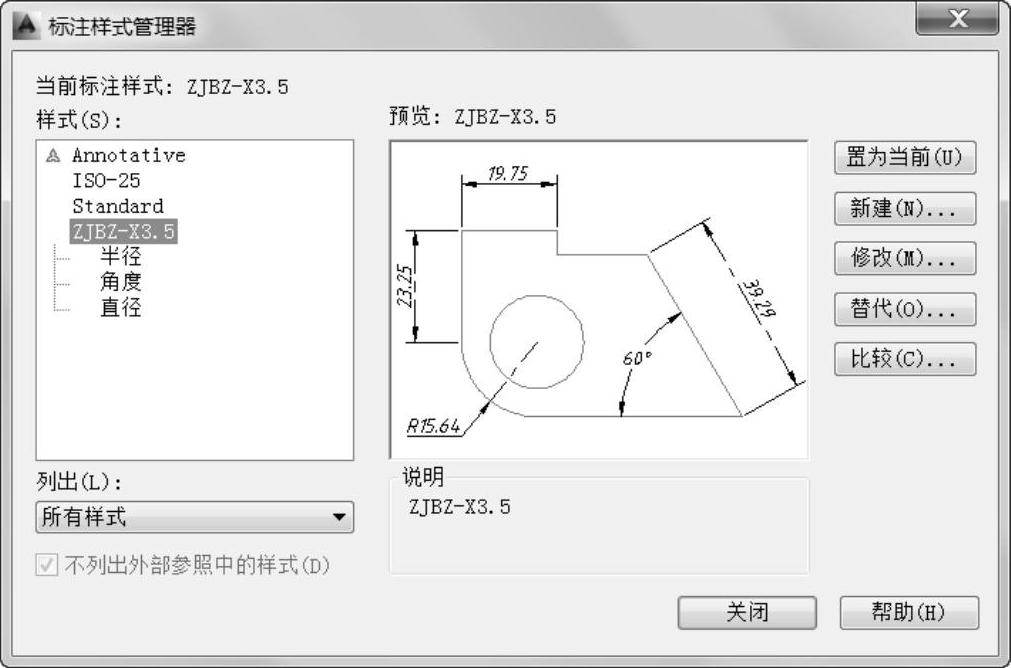

978-7-111-45385-7-Chapter15-12.jpg设置标注样式。从功能区的“默认”选项卡中单击“注释”溢出按钮978-7-111-45385-7-Chapter15-13.jpg|“标注样式”按钮978-7-111-45385-7-Chapter15-14.jpg，打开“标注样式管理器”对话框。利用此对话框新建一个名为“ZJBZ-X3.5”的标注样式，该标注样式符合机械制图国家标准，在该标注样式下还包括建立的“半径”“直径”和“角度”子标注样式，如图15-4所示。具体的标注样式定制过程省略，读者可以参考在前面章节（8.2节）中介绍的具体方法和步骤来执行。


图15-4 “标注样式管理器”对话框

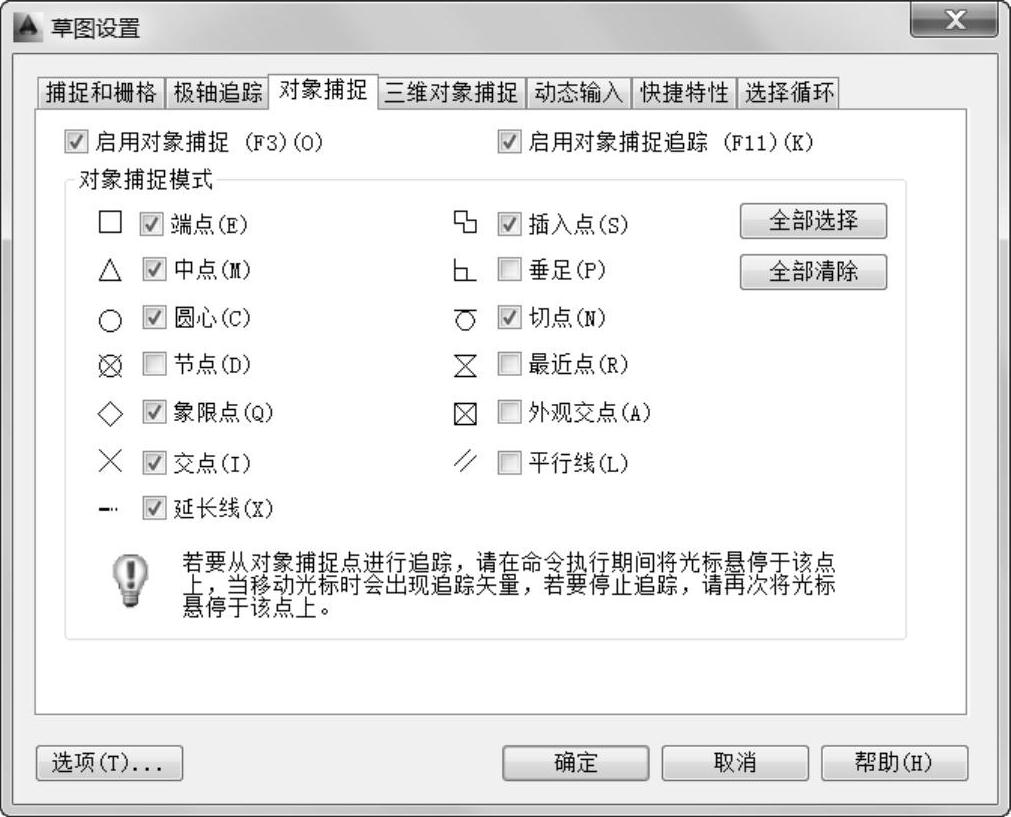

978-7-111-45385-7-Chapter15-16.jpg设置对象捕捉模式。在绘制该平面图时，需要使用设定的对象捕捉模式。要设置基本的对象捕捉模式，则在状态栏中右击“对象捕捉”按钮978-7-111-45385-7-Chapter15-17.jpg并从弹出的快捷菜单中选择“设置”命令，弹出“草图设置”对话框且自动打开“对象捕捉”选项卡，从中设置对象捕捉模式的基本选项，如图15-5所示。然后单击“确定”按钮。


图15-5 设置对象捕捉的基本模式

此时，在状态栏中可以打开“正交”“对象捕捉”“对象捕捉追踪”和“线宽显示”等模式。

978-7-111-45385-7-Chapter15-19.jpg绘制部分中心线。在功能区“默认”选项卡的“图层”面板的“图层”下拉列表框中选择“05层-细点画线”，以将“05层-细点画线”图层设置为当前图层，如图15-6所示。接着在功能区的“默认”选项卡的“绘图”面板中单击“直线”按钮978-7-111-45385-7-Chapter15-20.jpg，在绘图区域中绘制图15-7所示的两条正交的中心线，其中水平中心线的长度大约为115mm。

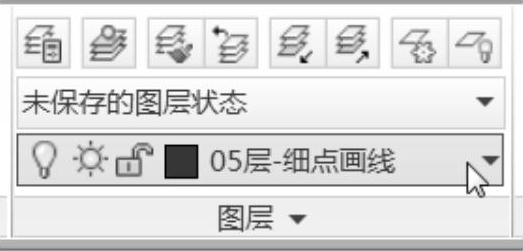

图15-6 为绘制中心线而设置当前图层

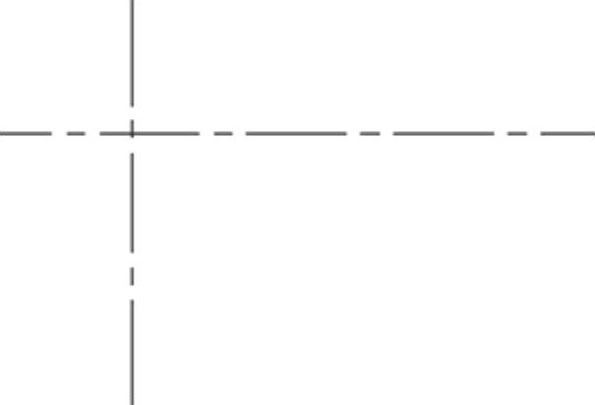

图15-7 绘制两条中心线

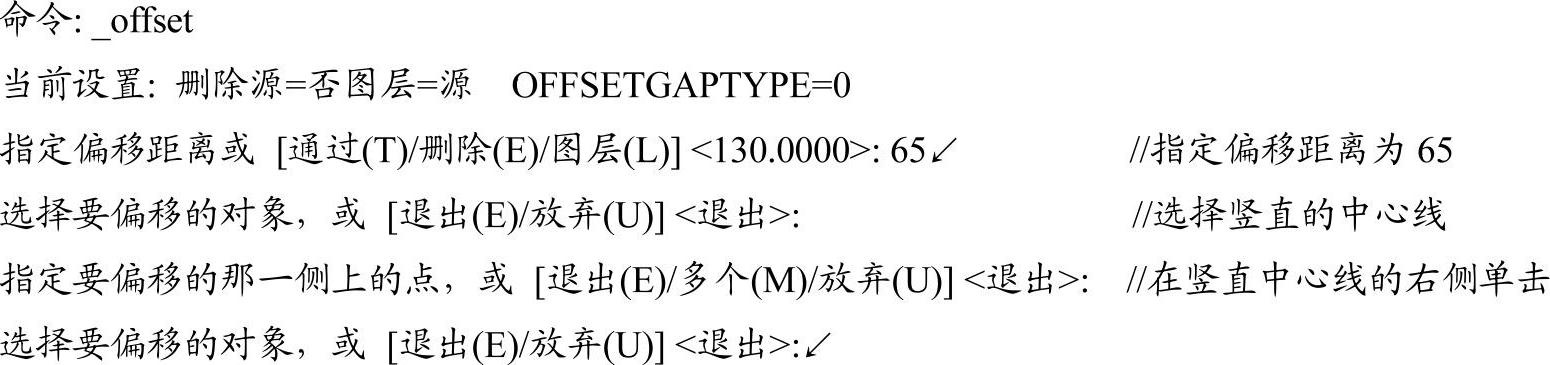

978-7-111-45385-7-Chapter15-23.jpg偏移操作。在功能区的“默认”选项卡的“修改”面板中单击“偏移”按钮978-7-111-45385-7-Chapter15-24.jpg，根据命令行提示进行以下操作。

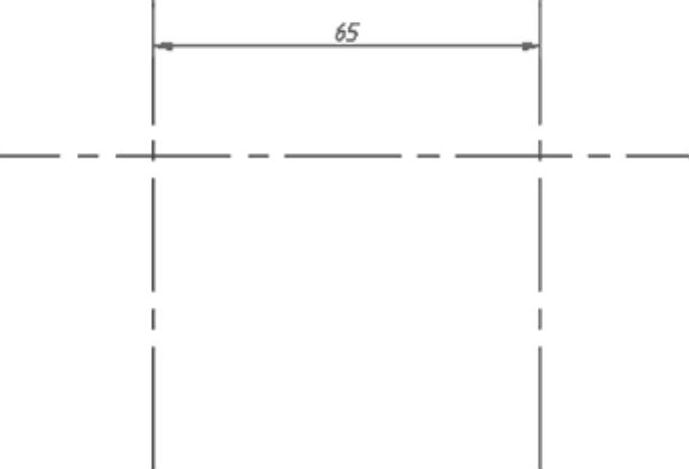

此偏移操作得到的图形效果如图15-8所示。

978-7-111-45385-7-Chapter15-26.jpg绘制一条与水平中心线成一定角度的中心线。单击“直线”按钮978-7-111-45385-7-Chapter15-27.jpg，根据命令行提示进行以下操作。

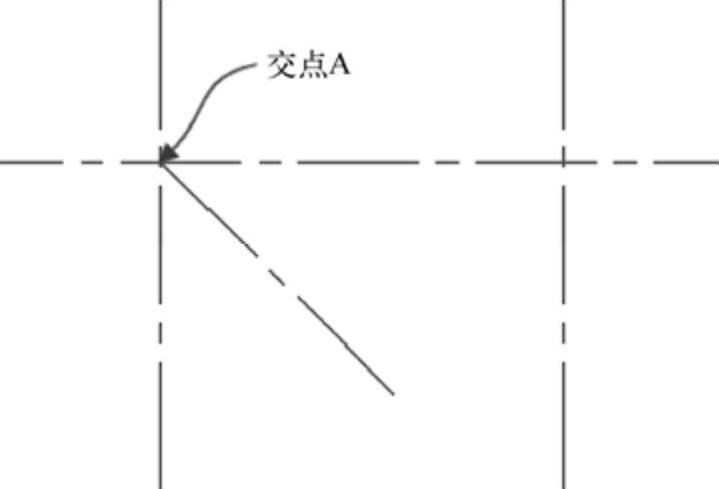

绘制该倾斜的中心线如图15-9所示。


图15-8 偏移一条中心线


图15-9 绘制一条倾斜的中心线

978-7-111-45385-7-Chapter15-31.jpg镜像图形操作。在功能区“默认”选项卡的“修改”面板中单击“镜像”按钮978-7-111-45385-7-Chapter15-32.jpg，选择倾斜的中心线作为要镜像的图形并按<Enter>键，接着指定镜像线的第1点和第2点，然后在“要删除源对象吗？[是（Y）/否（N）]<N>：”提示下选择“否（N）”选项，镜像结果如图15-10所示。

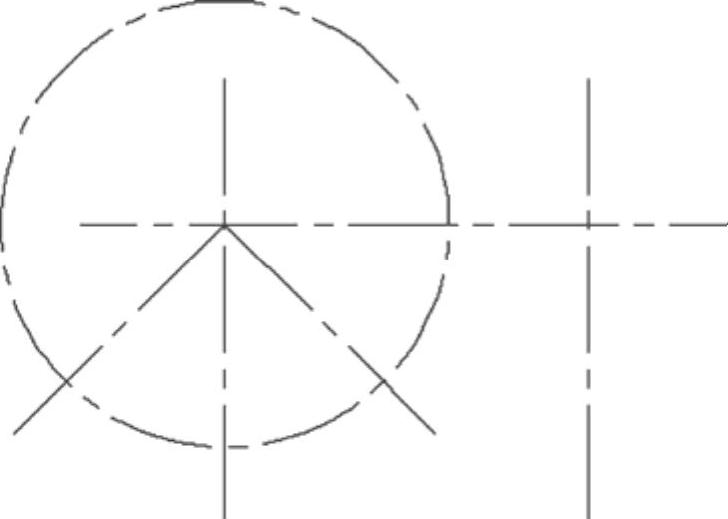

978-7-111-45385-7-Chapter15-33.jpg绘制一条圆形辅助中心线。在功能区的“默认”选项卡的“绘图”面板中单击“圆：圆心、半径”按钮978-7-111-45385-7-Chapter15-34.jpg，选择倾斜中心线与水平中心线的交点作为圆的圆心，然后指定圆的半径为40，从而绘制一条圆形中心线，如图15-11所示。


图15-10 镜像结果


图15-11 绘制圆形辅助中心线

978-7-111-45385-7-Chapter15-37.jpg更改当前图层。在功能区的“默认”选项卡的“图层”面板中，将“01层-粗实线”图层设置为当前图层。

978-7-111-45385-7-Chapter15-38.jpg绘制相关的圆。单击“圆：圆心、半径”按钮978-7-111-45385-7-Chapter15-39.jpg，绘制图15-12所示的相关圆，具体尺寸可以参看图15-1所示。


图15-12 绘制相关的圆

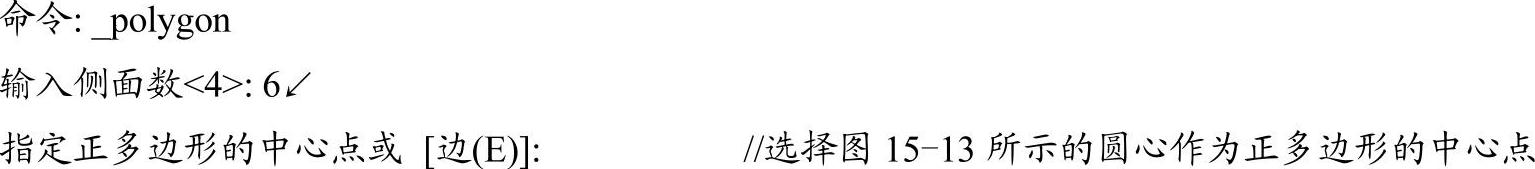

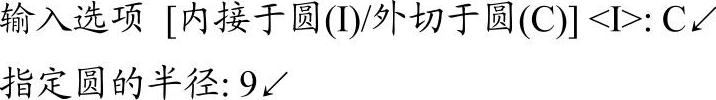

978-7-111-45385-7-Chapter15-41.jpg绘制正六边形。在功能区的“默认”选项卡的“绘图”面板中单击“多边形”按钮978-7-111-45385-7-Chapter15-42.jpg，根据命令行提示进行以下操作。



绘制的该正六边形如图15-14所示。


图15-13 指定正多边形的中心点

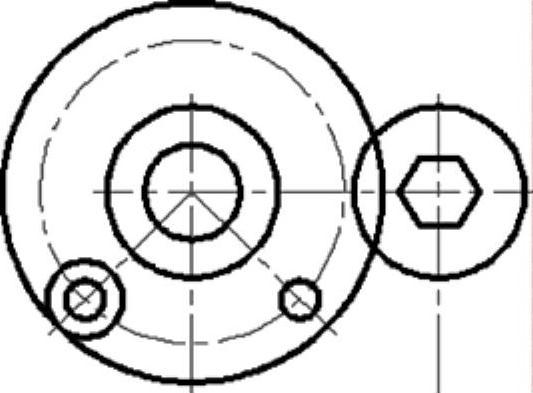

图15-14 绘制一个正六边形

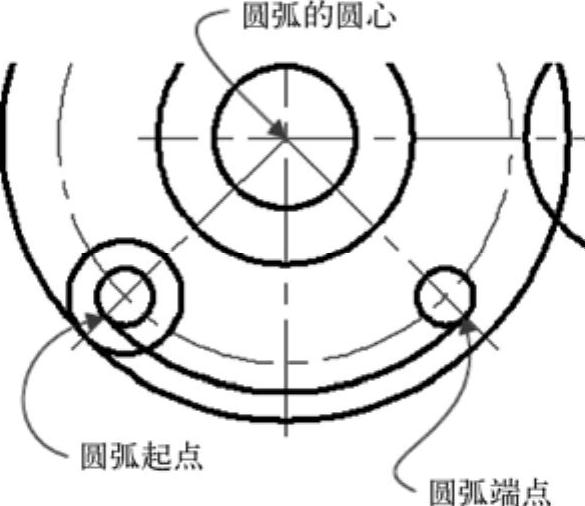

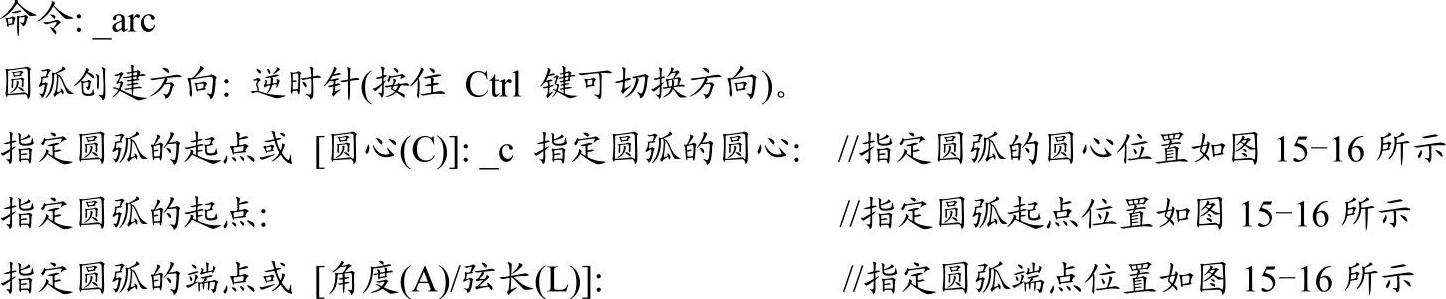

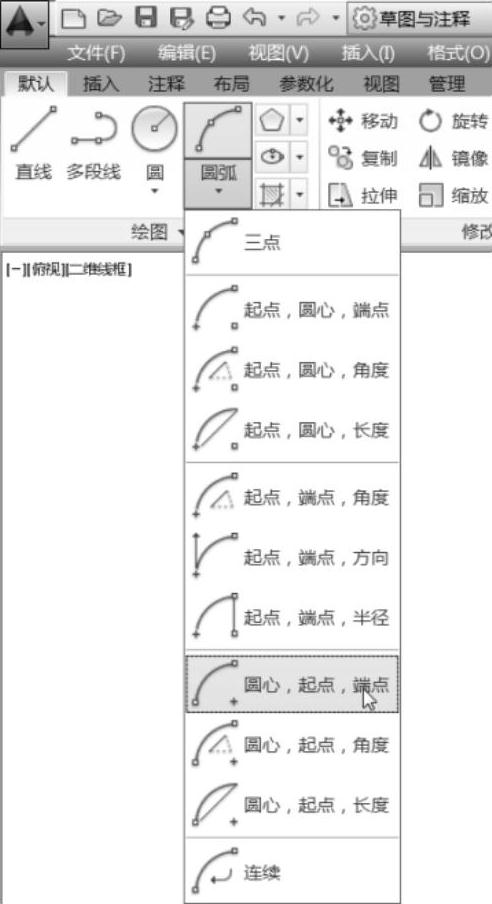

978-7-111-45385-7-Chapter15-47.jpg通过指定圆心、起点和端点绘制圆弧。在功能区的“默认”选项卡的“绘图”面板中打开圆弧下拉菜单，从中单击“圆心，起点，端点”按钮978-7-111-45385-7-Chapter15-48.jpg，如图15-15所示，


使用同样的方法，再单击“圆心，起点，端点”按钮978-7-111-45385-7-Chapter15-50.jpg，并分别指定圆弧的圆心、起点和端点来绘制第2条圆弧，如图15-17所示。


图15-15 单击所需的圆弧按钮

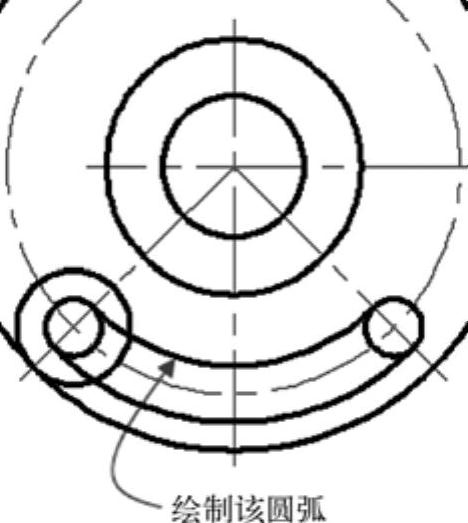

图15-16 绘制一条圆弧


图15-17 绘制第2条圆弧

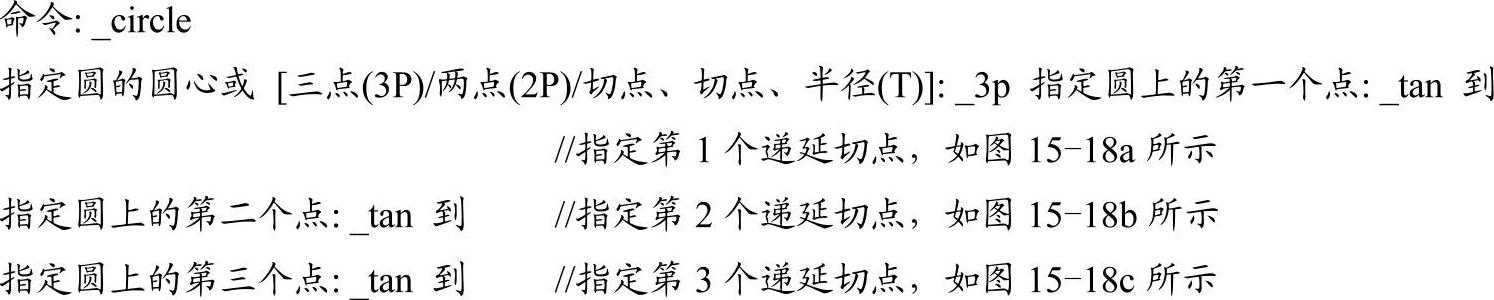

978-7-111-45385-7-Chapter15-54.jpg绘制一个相切圆。在功能区的“默认”选项卡的“绘图”面板中打开圆下拉列表，单击“相切，相切，相切”按钮978-7-111-45385-7-Chapter15-55.jpg，根据命令行提示进行以下操作。



图15-18 定义要相切的3个对象

a）指定第1个递延切点 b）指定第2个递延切点 c）指定第3个递延切点

完成绘制的相切圆如图15-19所示。

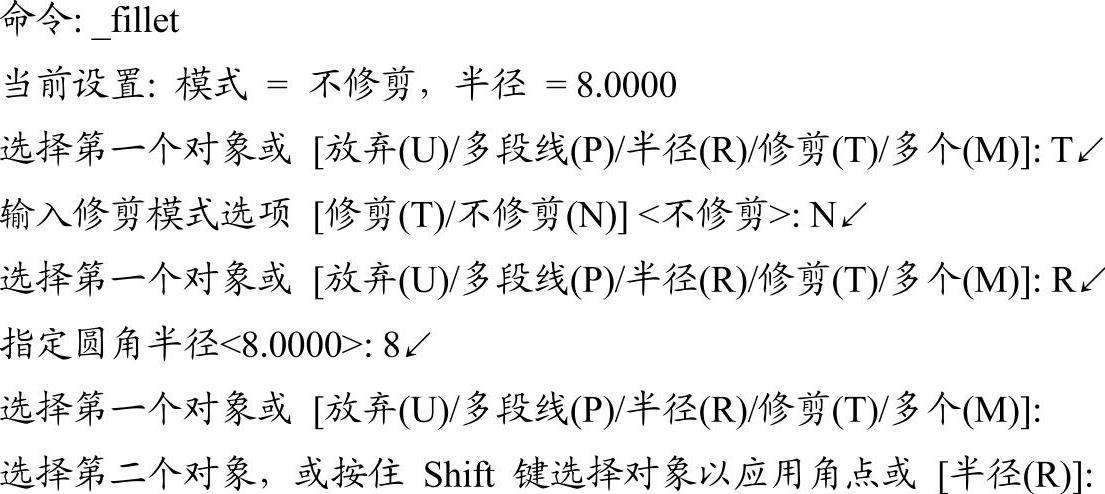

978-7-111-45385-7-Chapter15-58.jpg绘制圆角。在功能区的“默认”选项卡的“修改”面板中单击“圆角”按钮978-7-111-45385-7-Chapter15-59.jpg，根据命令行提示进行以下操作。


绘制的圆角圆弧如图15-20所示。

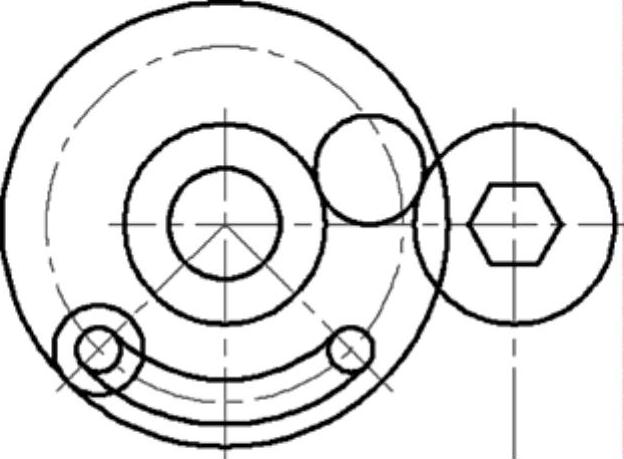

图15-19 绘制与3个对象均相切的圆

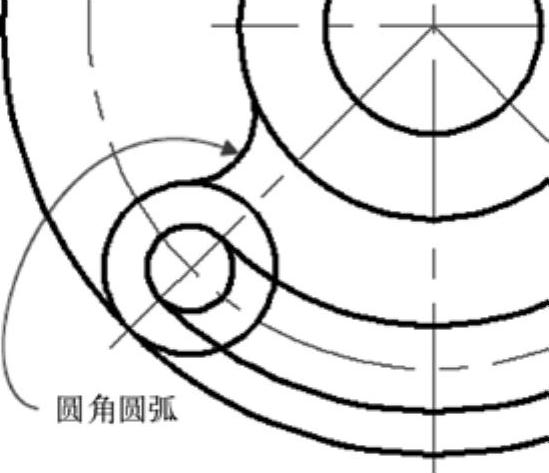

图15-20 绘制圆角圆弧

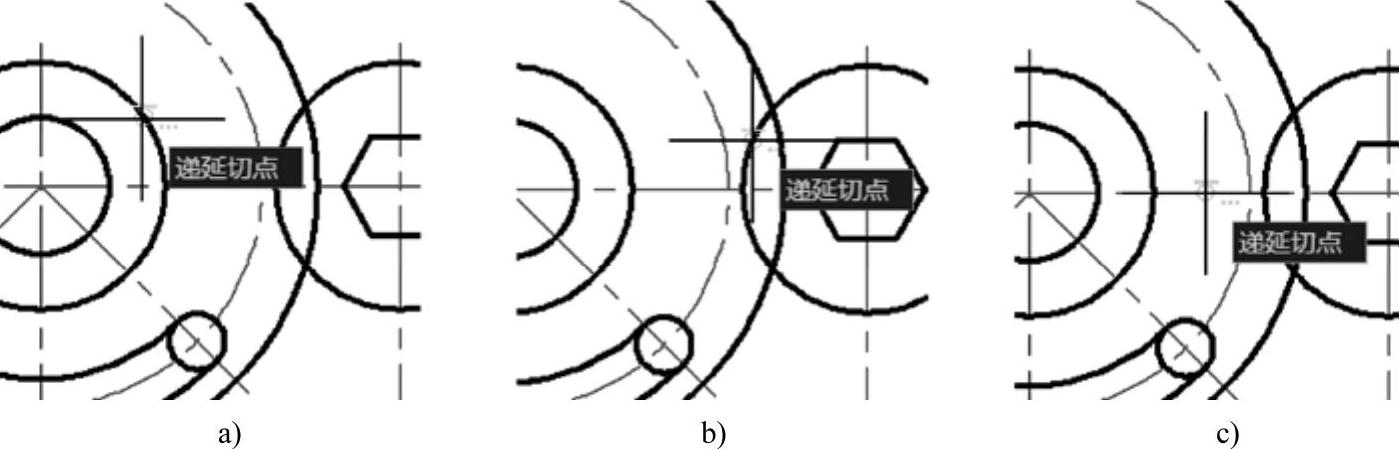

978-7-111-45385-7-Chapter15-63.jpg绘制一条相切直线。在功能区的“默认”选项卡的“绘图”面板中单击“直线”按钮978-7-111-45385-7-Chapter15-64.jpg，在绘图区域中慢速右击（与设置右键单击方式有关）以弹出一个快捷菜单并从中选择“捕捉替代”|“切点”选项，接着在绘图区域中捕捉一个递延切点，如图15-21a所示。再在绘图区域中慢速按鼠标右键（慢速右击）以弹出一个快捷菜单并从中选择“捕捉替代”|“切点”选项，然后在绘图区域中捕捉另一个递延切点，如图15-21b所示。按<Enter>键结束直线命令，完成绘制的相切直线如图15-21c所示。

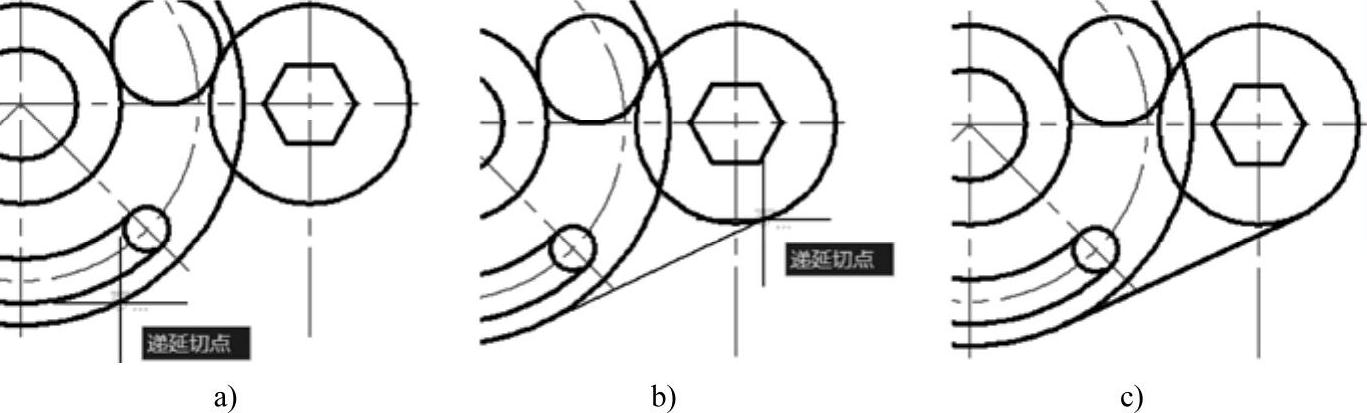

图15-21 定义要相切的3个对象

a）指定第1个切点 b）指定第2个切点 c）完成绘制相切直线

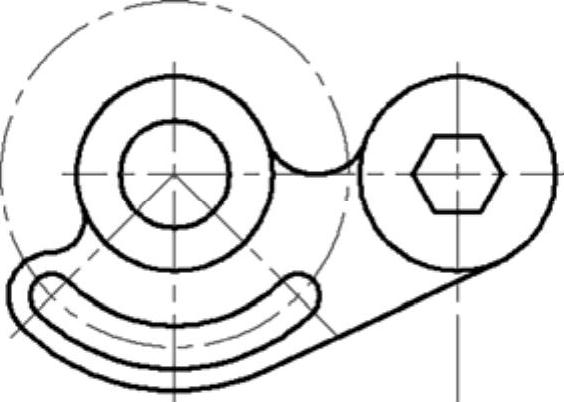

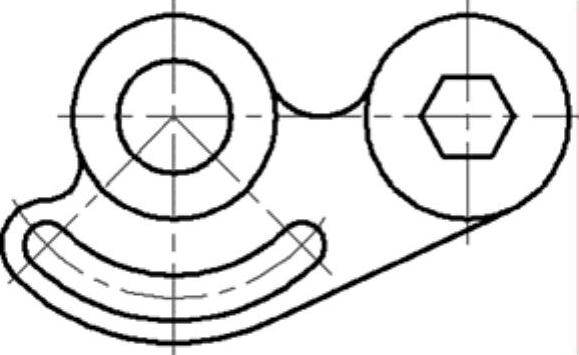

978-7-111-45385-7-Chapter15-66.jpg修剪图形。在功能区的“默认”选项卡的“修改”面板中单击“修剪”按钮978-7-111-45385-7-Chapter15-67.jpg，将图形修剪成图15-22所示。

978-7-111-45385-7-Chapter15-68.jpg打断部分中心线。在功能区的“默认”选项卡的“修改”面板中单击“打断”按钮978-7-111-45385-7-Chapter15-69.jpg，将部分中心线不再需要的部分打断掉，参考结果如图15-23所示。


图15-22 修剪图形的结果


图15-23 打断部分中心线后的图形效果

978-7-111-45385-7-Chapter15-72.jpg设置当前图层。在功能区的“默认”选项卡的“图层”面板的“图层”下拉列表框中选择“08层-尺寸注释”，从而将“08层-尺寸注释”设置为当前图层。

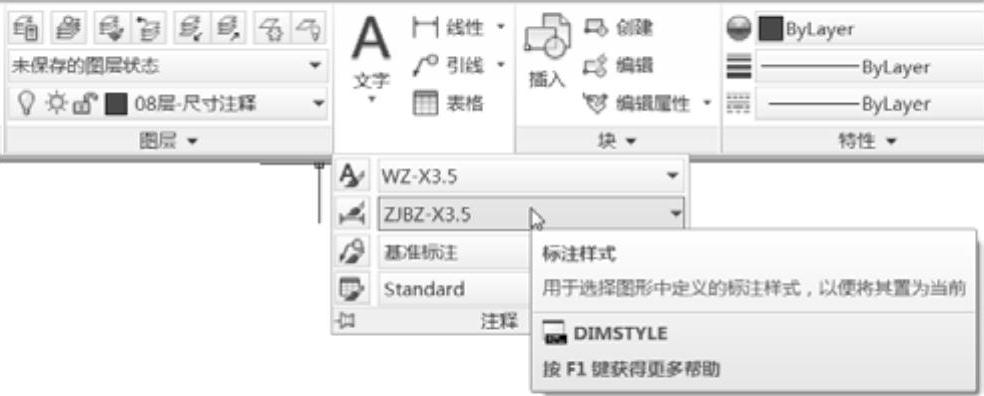

978-7-111-45385-7-Chapter15-73.jpg选择标注样式。在功能区的“默认”选项卡中打开“注释”面板的溢出列表，接着从“标注样式”下拉列表框中选择“ZJBZ-X3.5”标注样式作为当前标注样式，如图15-24所示。


图15-24 指定当前标注样式

978-7-111-45385-7-Chapter15-75.jpg标注尺寸。分别执行功能区“默认”选项卡的“注释”面板中的相关标注工具命令来对图形进行标注，初步得到尺寸标注的结果如图15-25所示。


图15-25 初步的尺寸标注效果

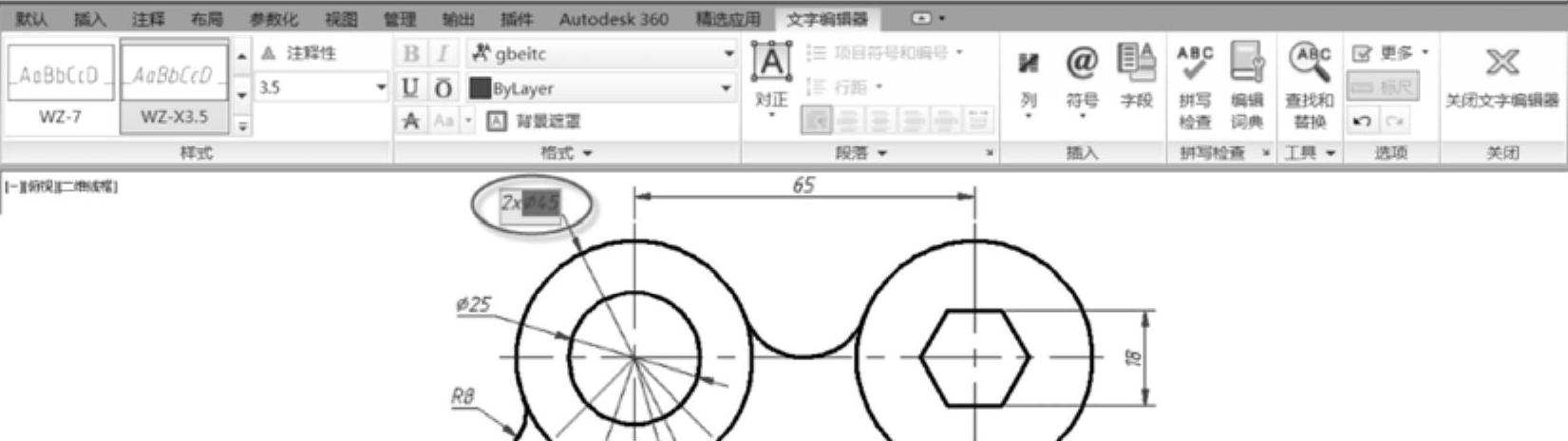

978-7-111-45385-7-Chapter15-77.jpg编辑一处尺寸注释文本。在当前命令行的“键入命令”提示下输入“DDEDIT”并按<Enter>键，选择尺寸数值为“φ45”的直径尺寸注释对象，打开“文字编辑器”上下文选项卡，在现有注释文本之前添加表示个数的“2x”，如图15-26所示。然后单击“关闭文字编辑器”按钮978-7-111-45385-7-Chapter15-78.jpg。


图15-26 在所选尺寸注释文本之前添加表示个数的文本

编辑该尺寸注释后的效果如图15-27所示。

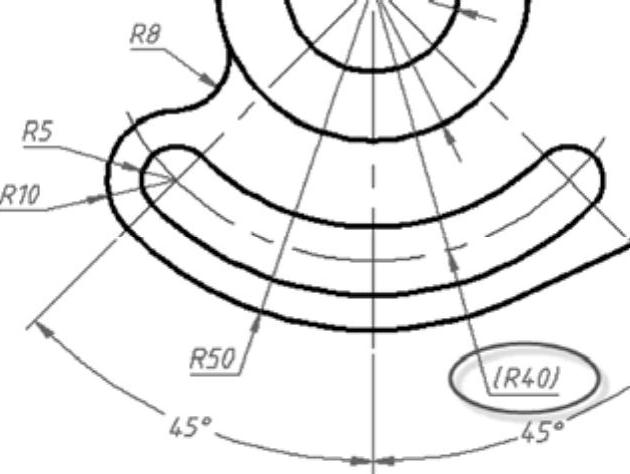

978-7-111-45385-7-Chapter15-80.jpg使用同样的方法，使用“DDEDIT”命令还可以为“R40”的圆弧半径尺寸注释添加一对圆括号以表示参照尺寸，结果如图15-28所示。

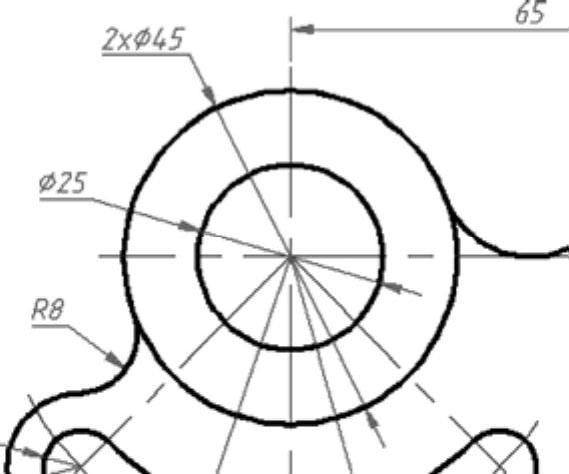

图15-27 为选定尺寸注释添加前缀

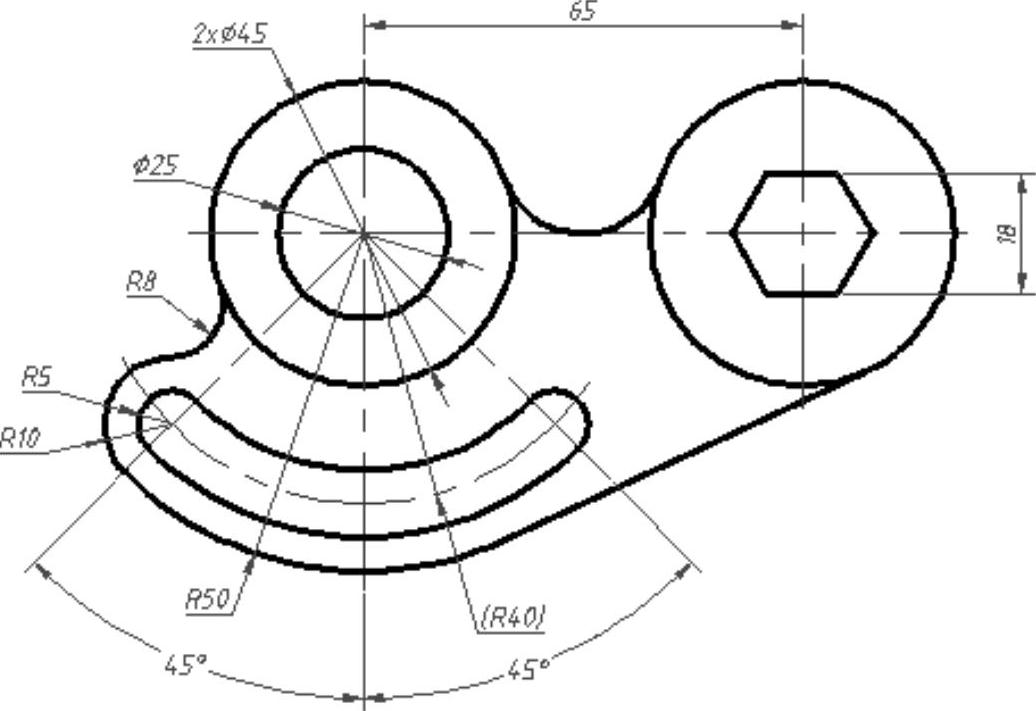

图15-28 为选定尺寸注释添加一对圆括号

978-7-111-45385-7-Chapter15-83.jpg在“快速访问”工具栏中单击“保存”按钮978-7-111-45385-7-Chapter15-84.jpg，以设定的文件名和路径保存该图形文件。
