15.4 泵盖三维模型设计

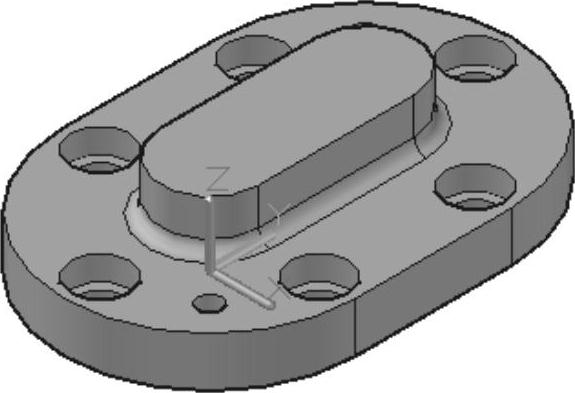

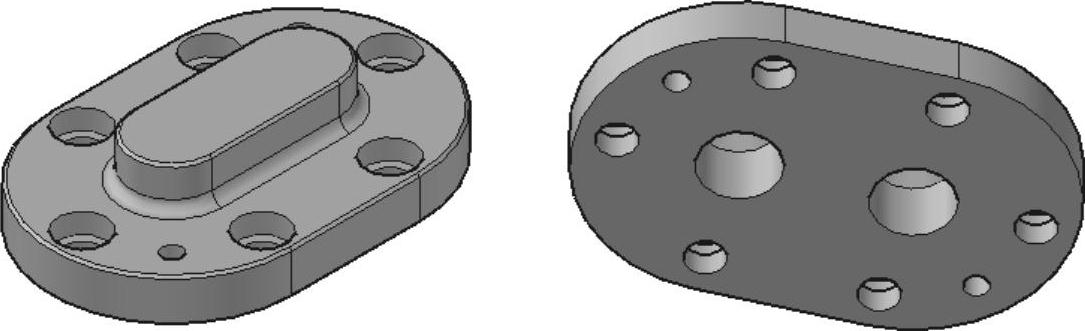

本节将介绍某泵盖零件的三维实体建模过程。通过该建模综合范例，让读者领悟到三维实体建模的基本思路、步骤及相关的操作技巧等。本范例要完成的泵盖零件三维实体模型如图15-96所示。
图15-96 泵盖三维实体模型
本泵盖零件的三维建模步骤如下。
新建一个图形文件。在“快速访问”工具栏中单击“新建”按钮
，接着通过弹出的对话框选择AutoCAD 2014软件提供的“acadiso.dwt”图形样板，单击“打开”按钮。本例使用“三维建模”工作空间。

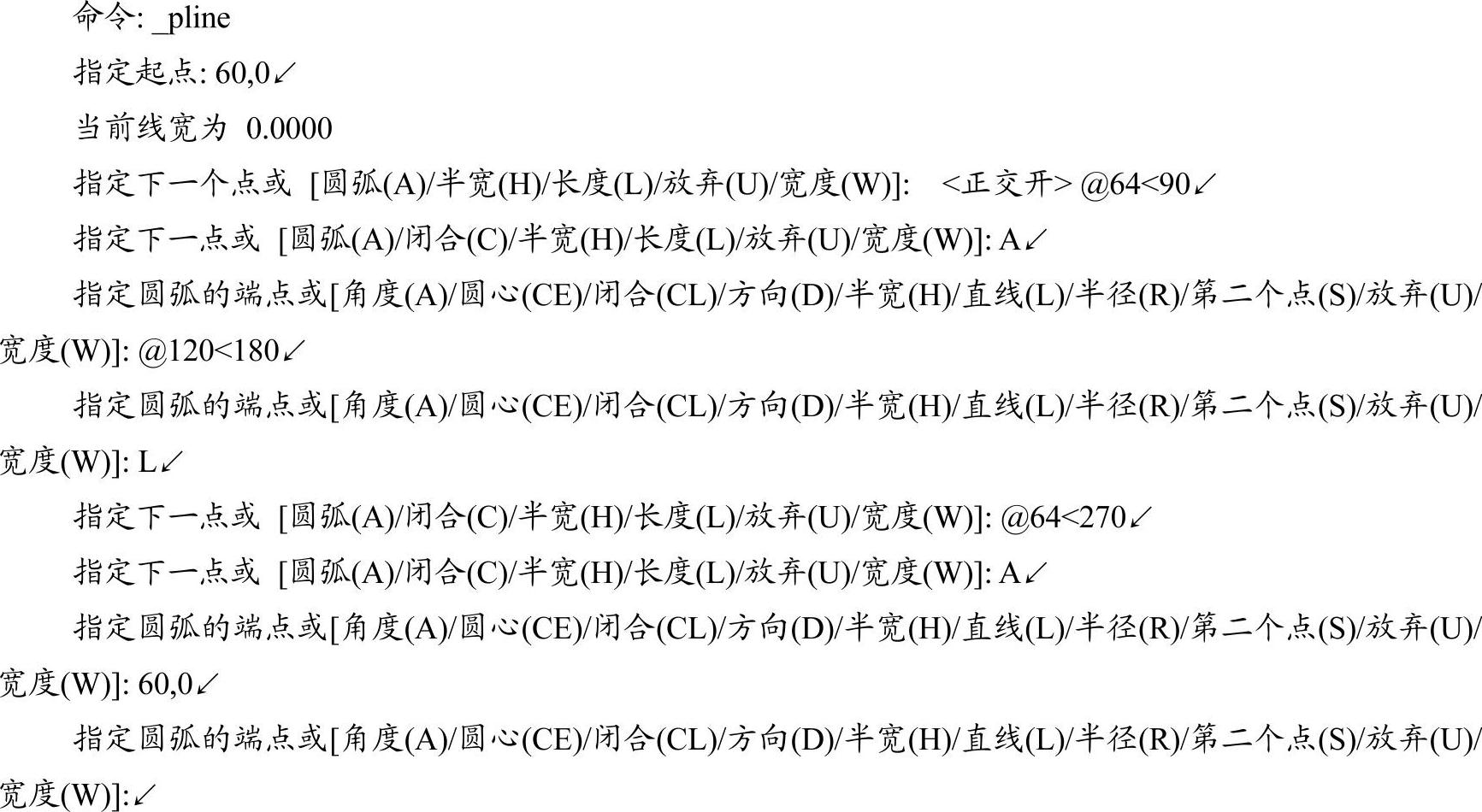

绘制一个封闭的二维多段线。在功能区“常用”选项卡的“绘图”面板中单击“多段线”按钮
，根据命令行提示进行以下操作。

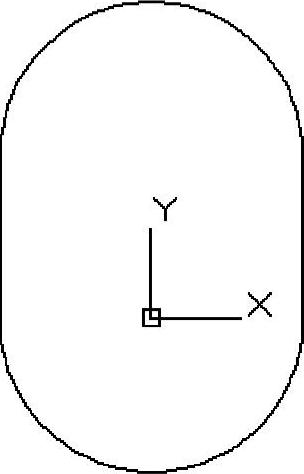

完成绘制的封闭二维多段线如图15-97所示。

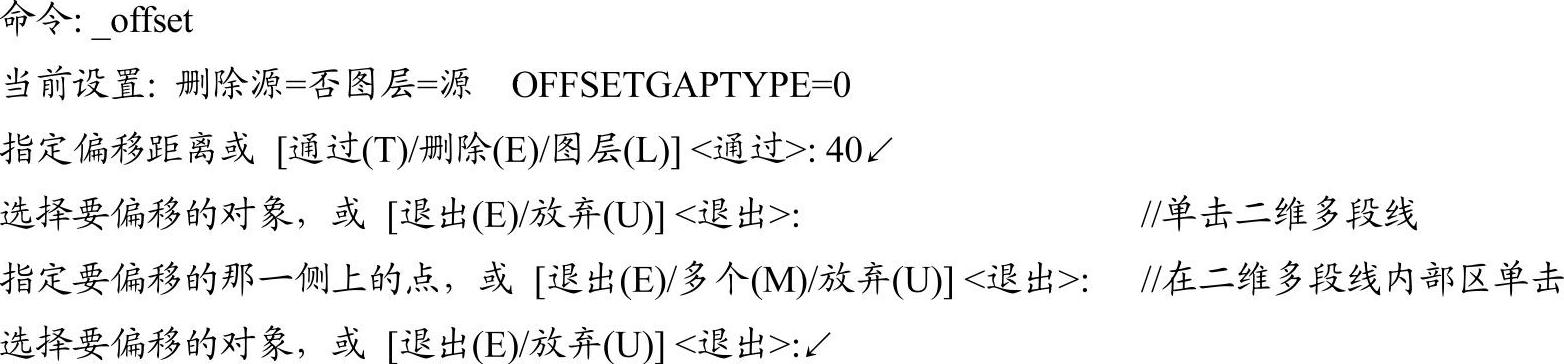

创建偏移多段线。在功能区的“常用”选项卡的“修改”面板中单击“偏移”按钮
，根据命令行提示进行以下操作。

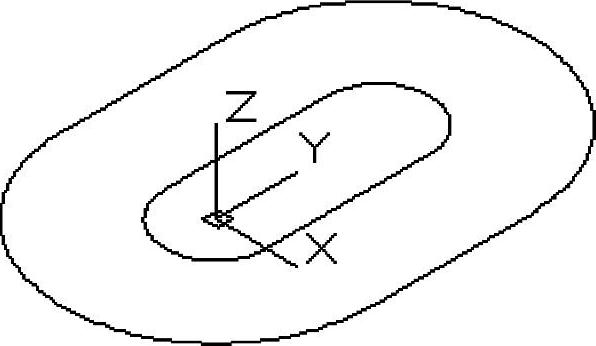

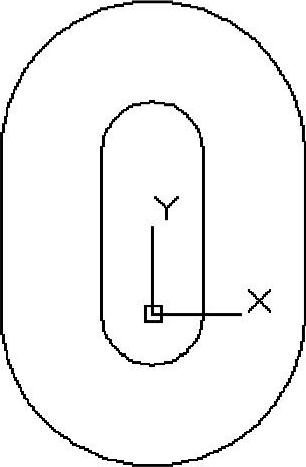

偏移结果如图15-98所示。
图15-97 绘制封闭的二维多段线
图15-98 偏移结果
选择标准视图。在功能区“常用”选项卡的“视图”面板中，从“三维导航”下拉列表框中选择“东南等轴测”视图选项，此时视图显示如图15-99所示。

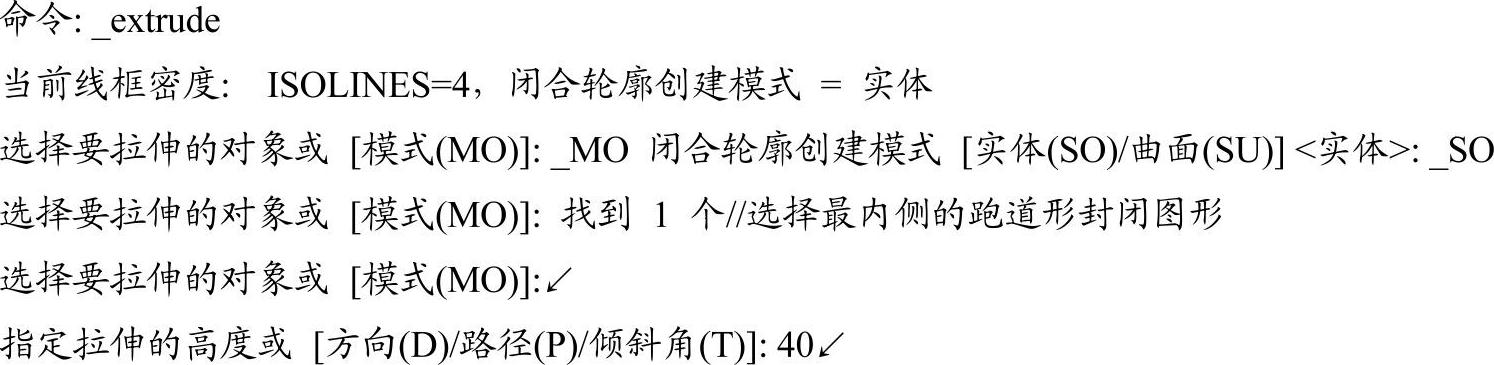

创建第1个拉伸实体。在功能区中切换至“实体”选项卡，从“实体”面板中单击“拉伸”按钮
，根据命令行提示进行以下操作。

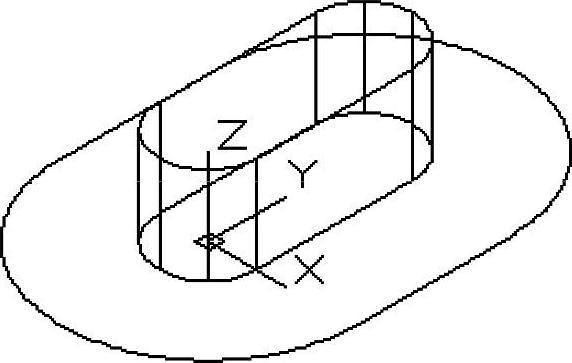

创建的第一个拉伸实体如图15-100所示。
图15-99 切换至“东南等轴测”视图
图15-100 创建第一个拉伸实体
创建第2个拉伸实体。在“实体”选项卡的“实体”面板中单击“拉伸”按钮

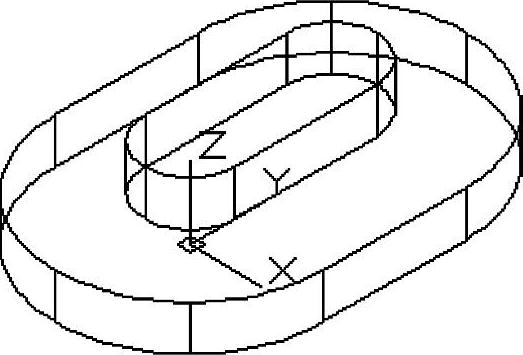

，选择最外面的二维多段线，按<Enter>键，输入拉伸的高度为“20”并按<Enter>键确认，完成创建的第2个拉伸实体如图15-101所示。
并集运算。在功能区“实体”选项卡的“布尔值”面板中单击“并集”按钮

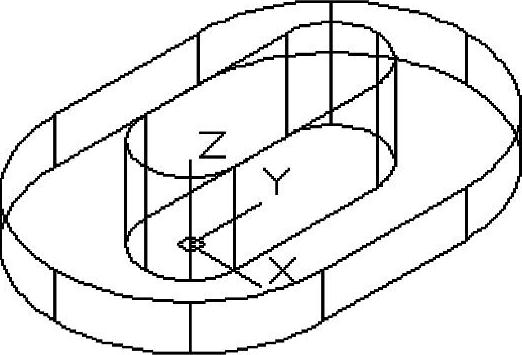

，接着选择第1个拉伸实体和第2个拉伸实体，然后按<Enter>键，从而将所选的两个实体组合成一个实体对象，如图15-102所示。
在XY工作平面上绘制二维图形。在功能区中切换到“常用”选项卡，从“视图”面板的“三维导航”下拉列表框中选择“俯视”视图选项；接着在“绘图”面板中单击“直线”按钮

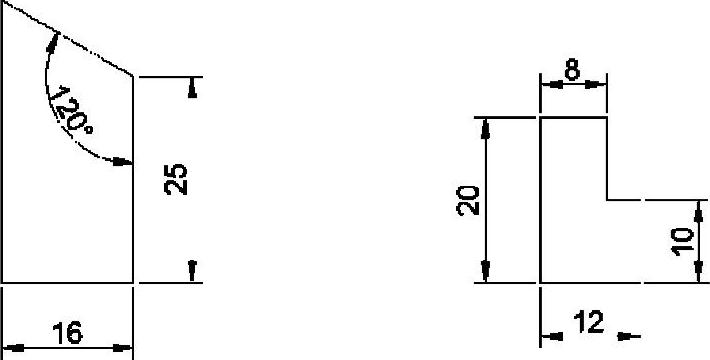

，在绘图区域中的适当位置处绘制图15-103所示的二维图形（图中给出了图形尺寸）。
图15-101 创建第2个拉伸实体
图15-102 并集运算

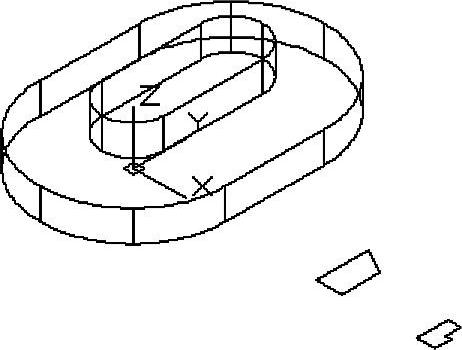

重新选择“东南等轴测”视图。从功能区“常用”选项卡的“视图”面板的“三维导航”下拉列表框中选择“东南等轴测”视图选项，此时模型视图显示如图15-104所示。
图15-103 绘制二维图形
图15-104 “东南等轴测”视图显示
生成面域。在功能区“常用”选项卡的“绘图”面板中单击“面域”按钮
，以窗口选择方式选择前面步骤8所创建的两个闭合图形，按<Enter>键，从而生成两个面域。
创建第1个旋转实体。在功能区“常用”选项卡的“建模”面板中单击“旋转”按钮
，根据命令行提示进行以下操作。
创建的第1个旋转实体如图15-105c所示。

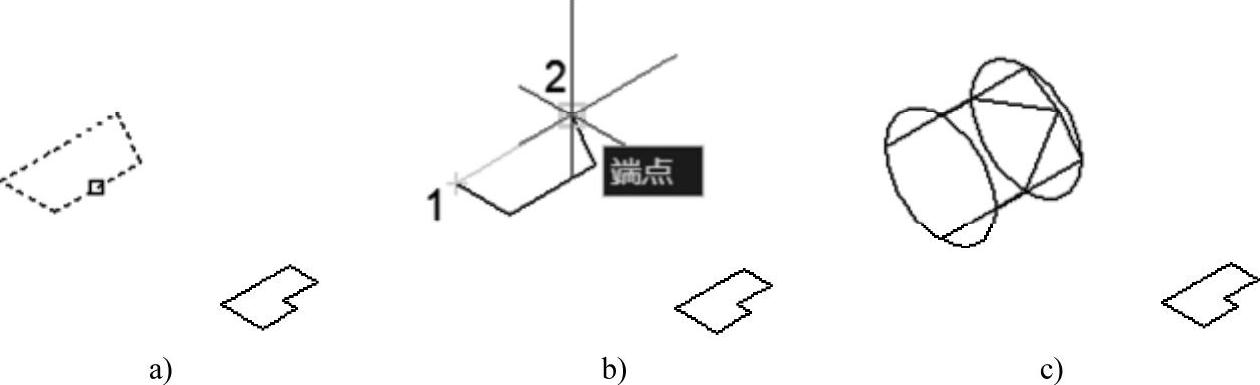

图15-105 创建第1个旋转实体
a）选择要旋转的对象 b）定义旋转轴 c）完成创建旋转实体

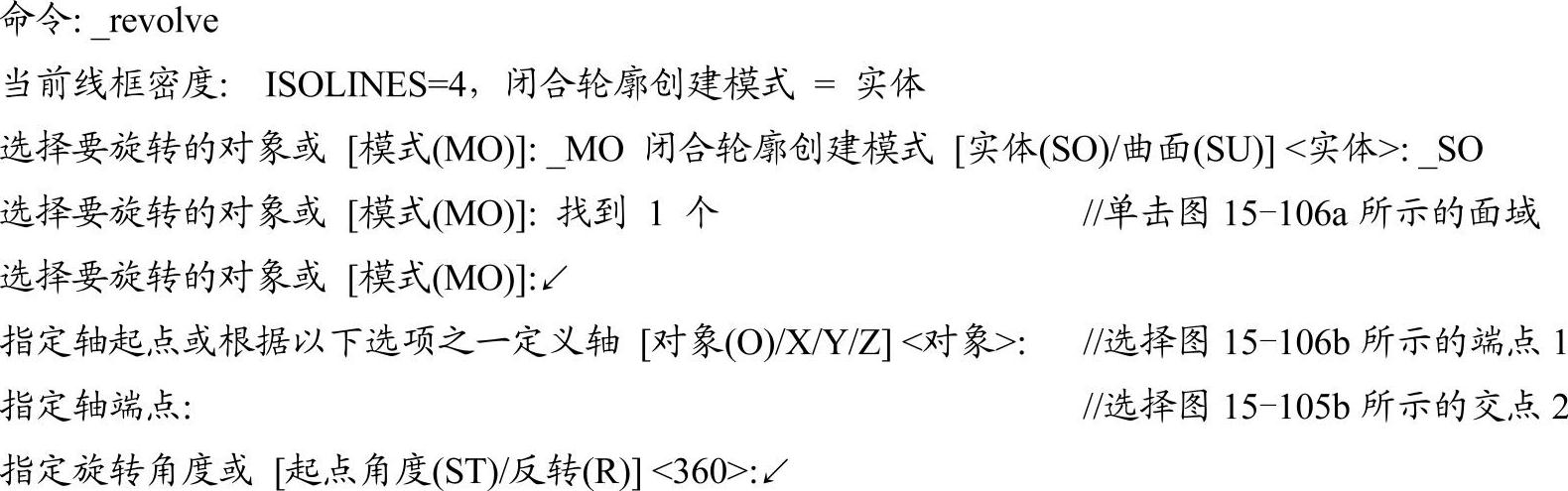

创建第2个旋转实体。单击“旋转”按钮
，根据命令行提示进行以下操作。

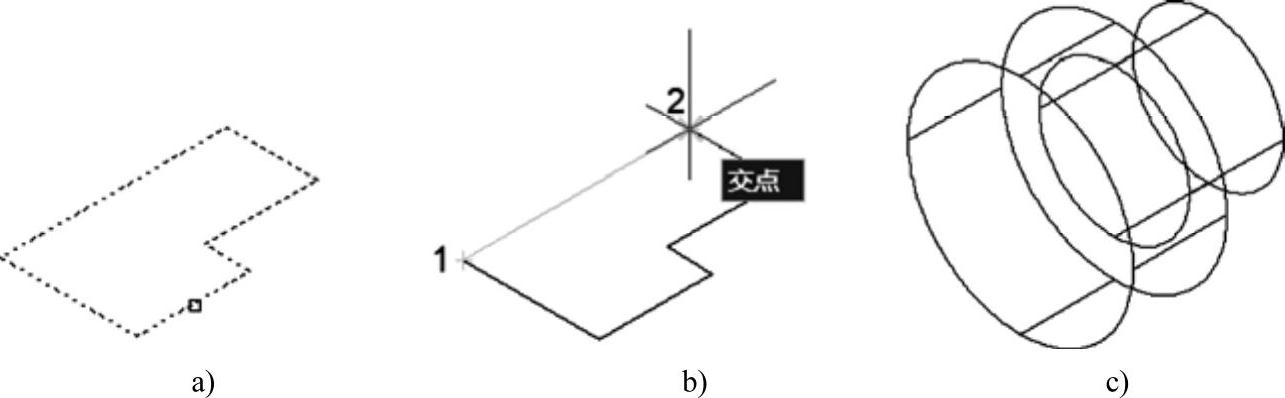

创建的第2个旋转实体如图15-106c所示。
图15-106 创建第2个旋转实体
a）选择要旋转的对象 b）定义旋转轴 c）完成创建旋转实体
进行三维旋转操作。在功能区“常用”选项卡的“修改”面板中单击“三维旋转”按钮

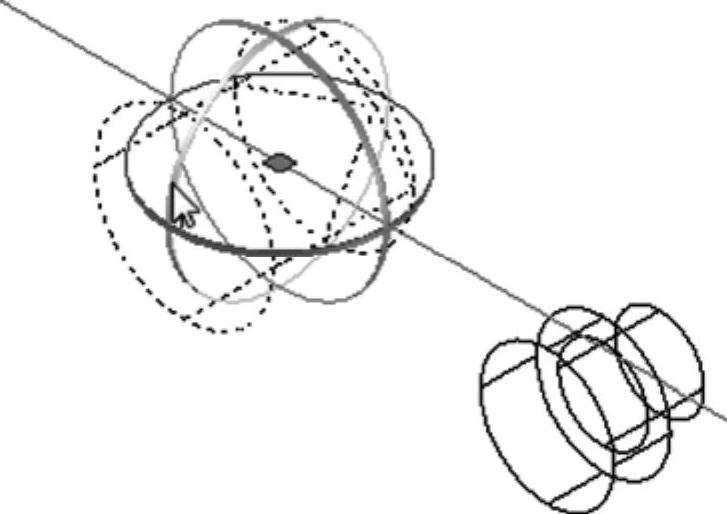

，选择第1个旋转实体并按<Enter>键，此时在该旋转实体处显示其三维旋转小控件，将光标移动到三维旋转小控件的所需轴把手圈（旋转路径）上时将显示表示旋转轴的矢量线，如图15-107所示。在该轴把手圈（旋转路径）变为黄色时单击它，即将旋转约束到该轴上，接着移动光标绕该轴旋转至要求的位置单击，或者输入绕轴逆时针的旋转角度为90°，以获得图15-108所示的三维旋转结果。
图15-107 指定旋转轴
图15-108 三维旋转结果
将第1个旋转实体移动到坐标原点。在功能区“常用”选项卡的“修改”面板中单击“三维移动”按钮

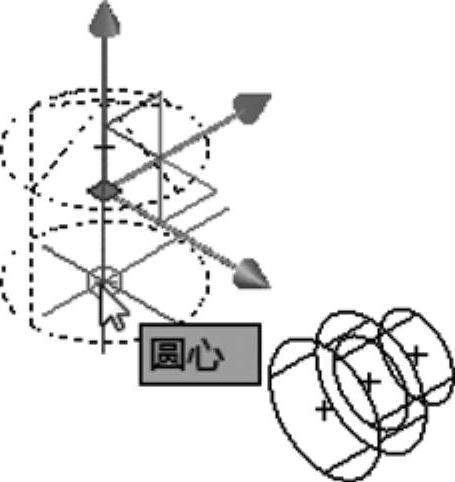

，选择第1个旋转实体，按<Enter>键，在该旋转实体中选择底面圆心作为移动基点（图15-109），在“指定第二个点或<使用第一个点作为位移>：”提示下指定第2点作为“0，0，0”，得到的三维移动结果如图15-110所示。
图15-109 指定移动基点
图15-110 三维移动结果

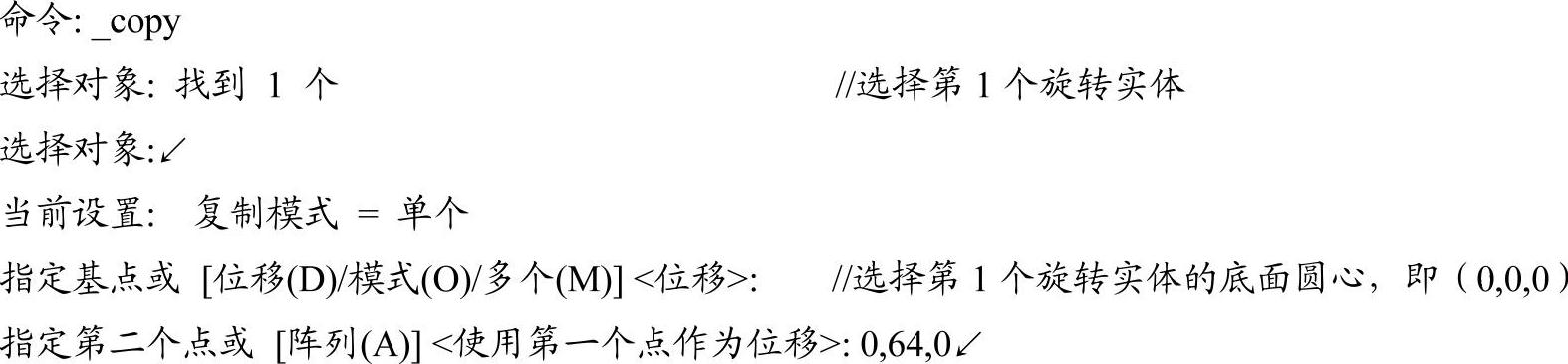

将第1个旋转实体复制到另一个位置处。在功能区“常用”选项卡的“修改”面板中单击“复制”按钮
，接着根据命令行提示进行以下操作。

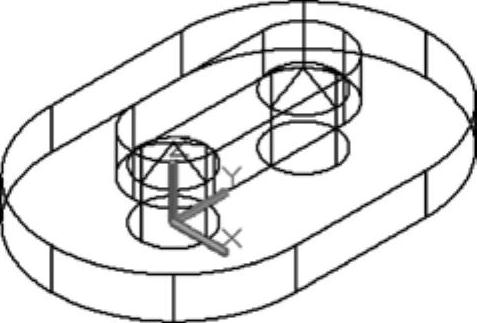

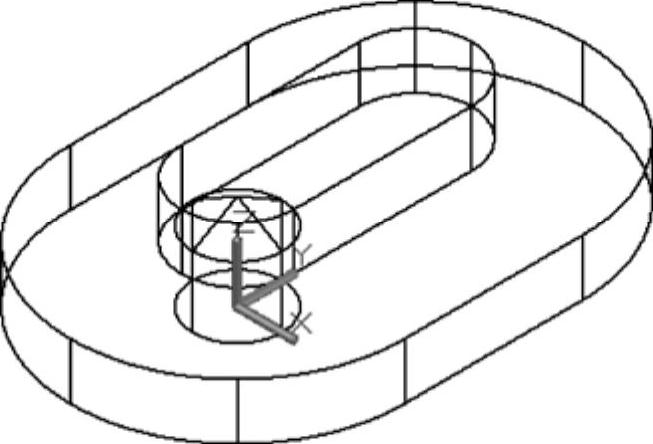

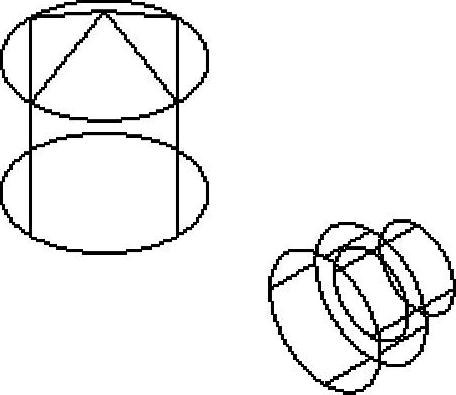

复制结果如图15-111所示。
差集操作。在功能区“常用”选项卡的“实体编辑”面板中单击“差集”按钮

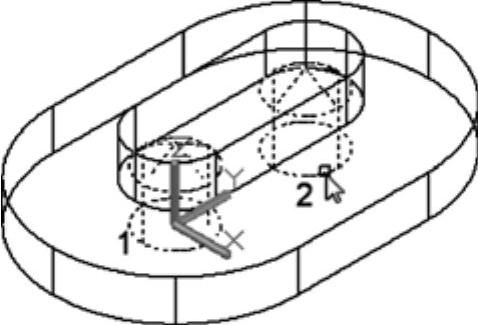

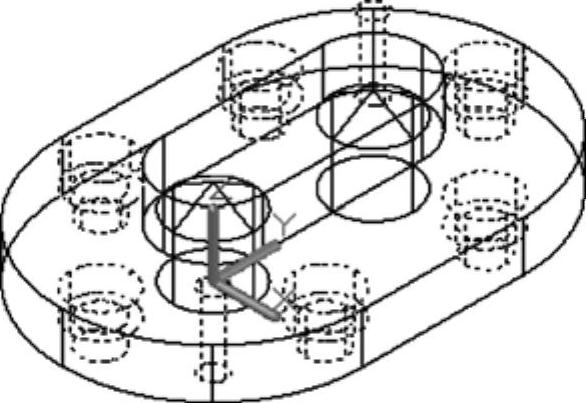

，选择图15-112所示的主实体模型，按<Enter>键，接着依次选择图15-113所示的两个旋转实体作为要减去的实体，按<Enter>键。
图15-111 复制结果

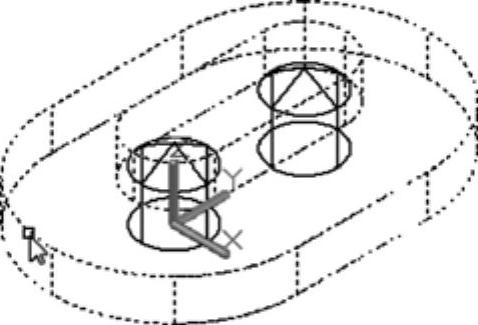

图15-112 选择主实体模型

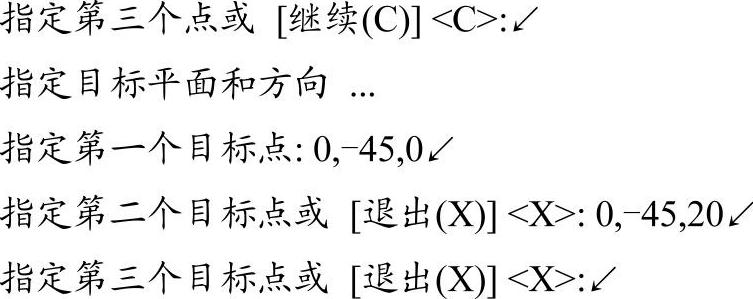

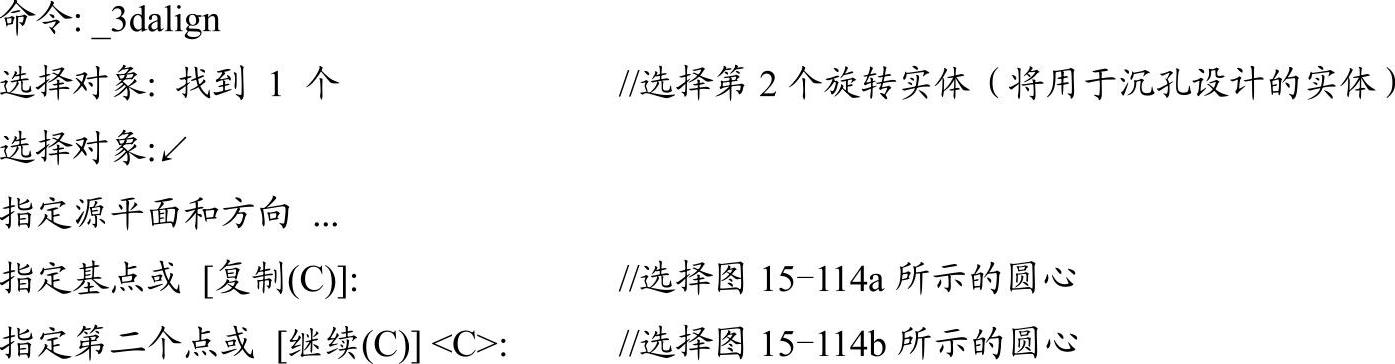

进行三维对齐操作。在功能区“常用”选项卡的“修改”面板中单击“三维对齐”按钮
，接着根据命令行提示进行以下操作。
图15-113 选择要减去的实体
三维对齐结果如图15-114c所示。

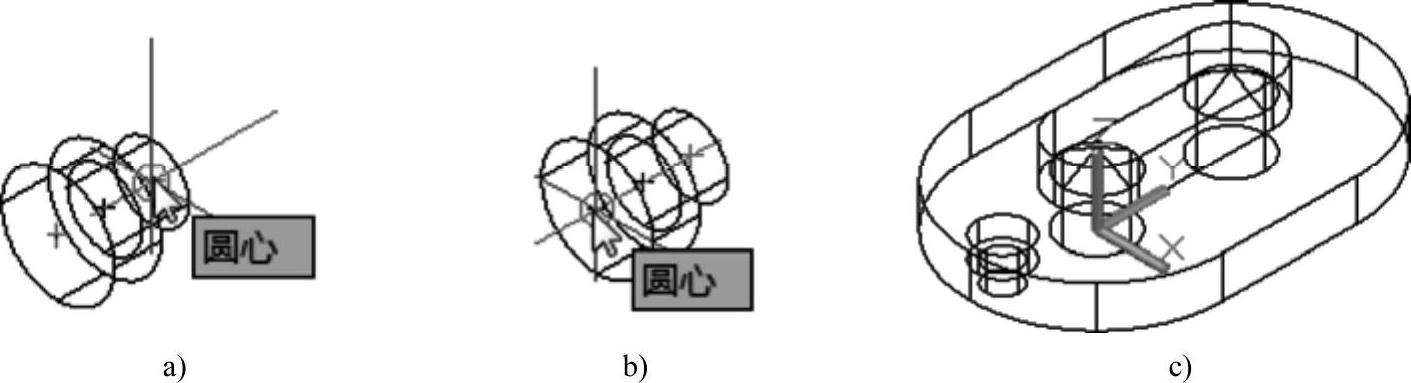

图15-114 三维对齐操作
a）指定基点 b）指定第2个点 c）三维对齐结果

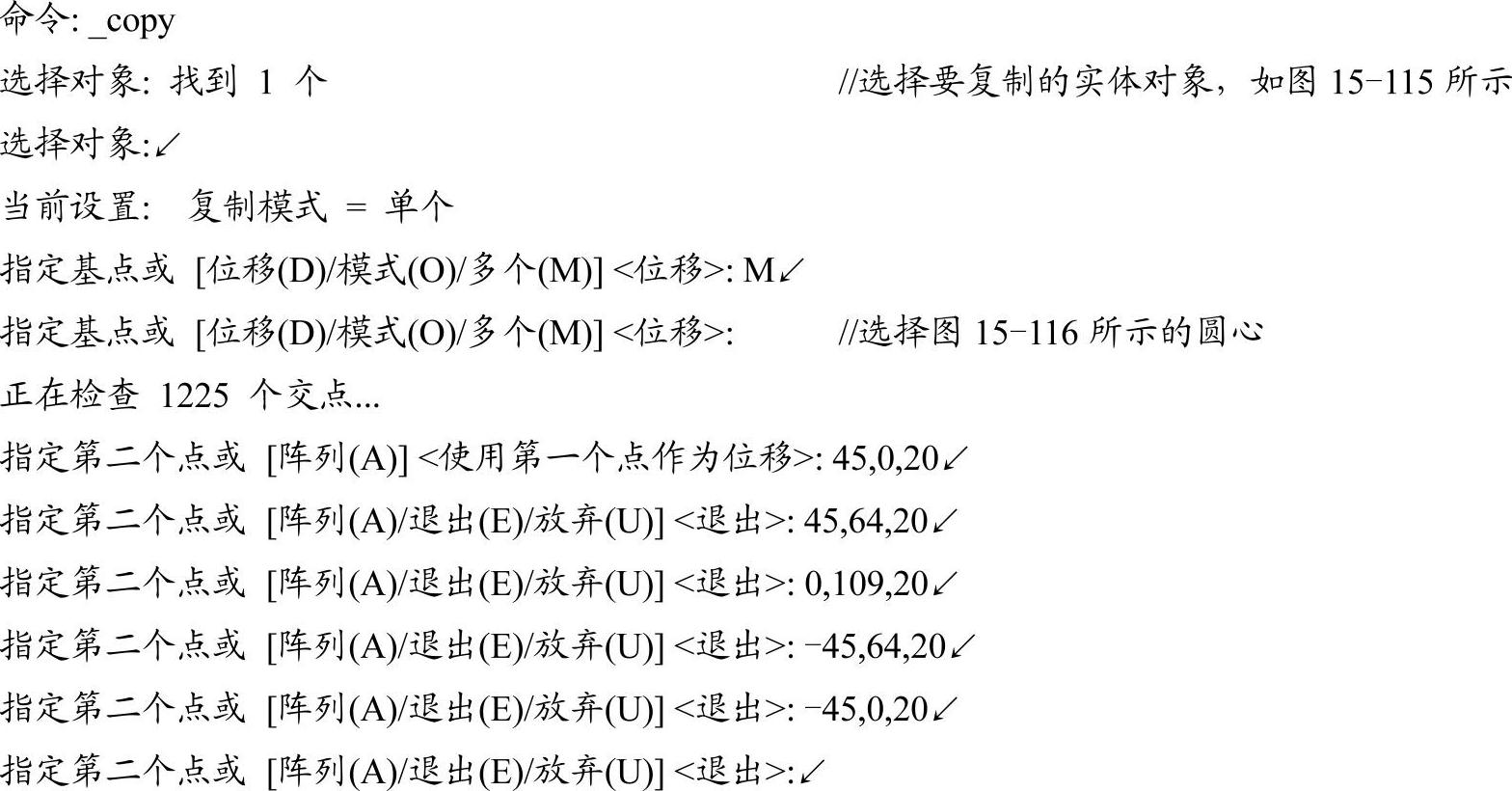

使用复制工具将刚对齐的三维旋转实体复制放置在其他位置处。在功能区“常用”选项卡的“修改”面板中单击“复制”按钮
，接着根据命令行提示进行以下操作。
复制操作结果如图15-117所示。

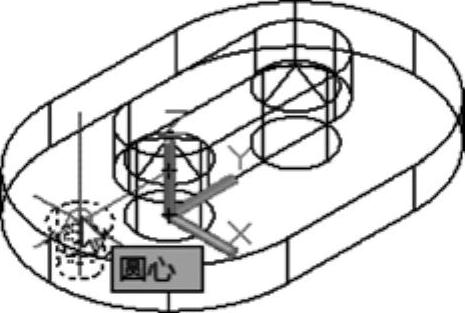

图15-115 选择要复制的对象
图15-116 指定复制基点
图15-117 复制操作结果

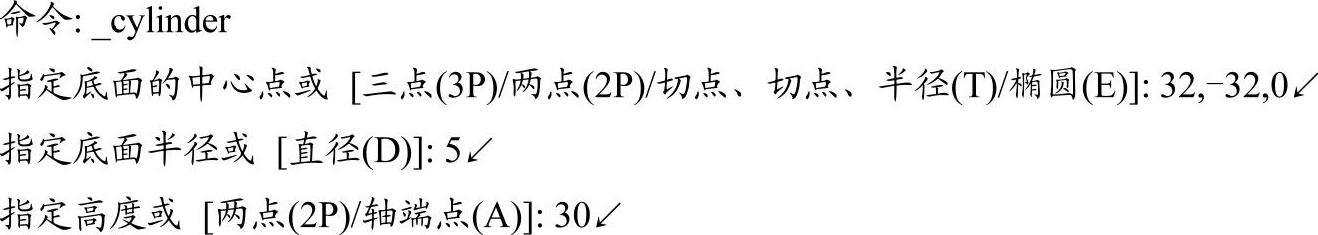

创建一个圆柱体。在功能区中切换至“实体”选项卡，从“图元”面板中单击“圆柱体”按钮
，根据命令行提示进行以下操作。
完成创建的圆柱体1如图15-118所示。
再创建一个圆柱体。在功能区“实体”选项卡的“图元”面板中单击“圆柱体”按钮
，根据命令行提示进行以下操作。

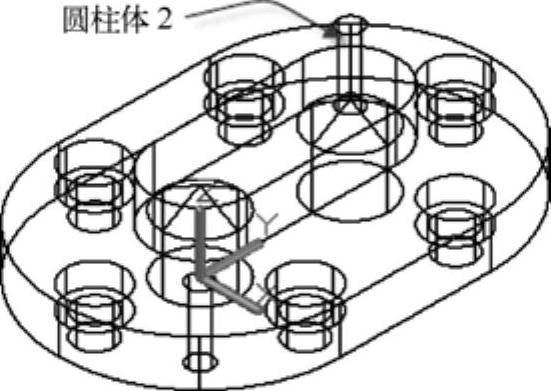

完成创建的圆柱体2如图15-119所示。
图15-118 创建圆柱体1
图15-119 创建圆柱体2
求差操作（差集操作）。在功能区的“实体”选项卡的“布尔值”面板中单击“差集”按钮
，选择主实体模型并按<Enter>键，接着选择其他所有实体作为要减去的实体，如图15-120所示。选择好之后按<Enter>键。
更改视觉样式。在功能区打开“视图”选项卡，从“视觉样式”面板的“视觉样式”下拉列表框中选择“灰度”，此时模型以“灰度”视觉样式显示，效果如图15-121所示。
图15-120 选择要减去的多个实体
图15-121 以“灰度”视觉样式显示

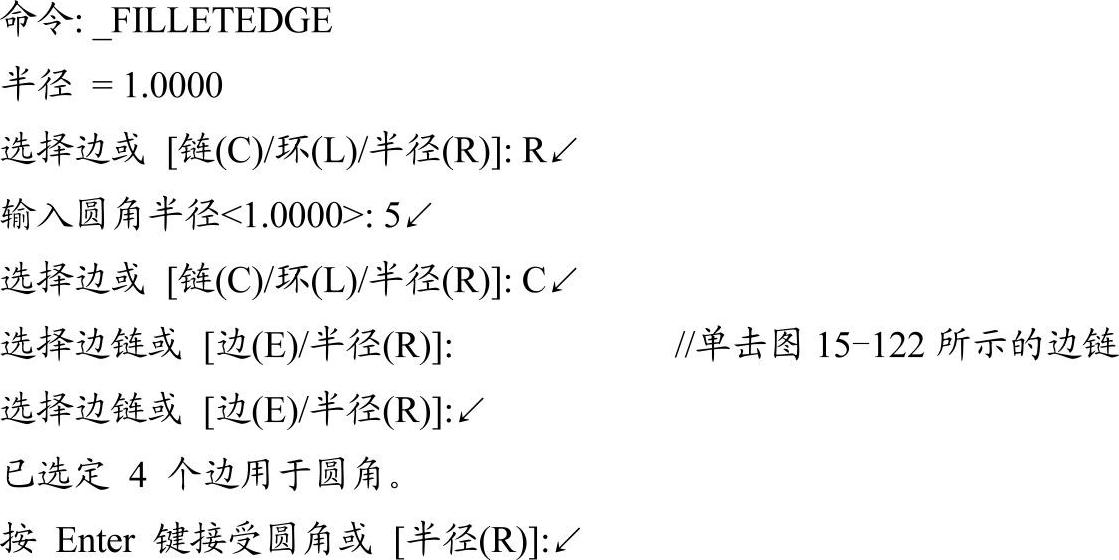

创建圆角。在功能区中打开“实体”选项卡，从“实体编辑”面板中单击“圆角边”按钮
，接着根据命令行提示进行以下操作。
完成创建的圆角效果如图15-123所示。

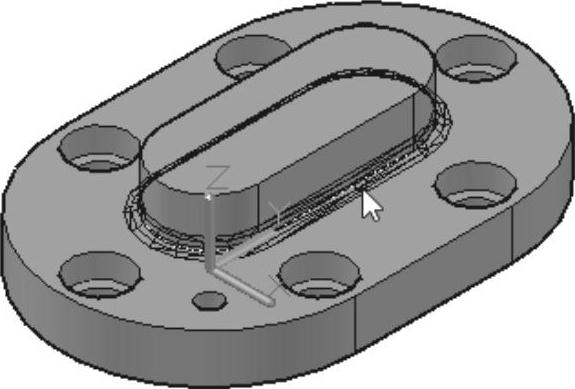

图15-122 选择边链
图15-123 完成创建圆角
创建倒角边1。在功能区的“实体”选项卡的“实体编辑”面板中单击“倒角边”按钮

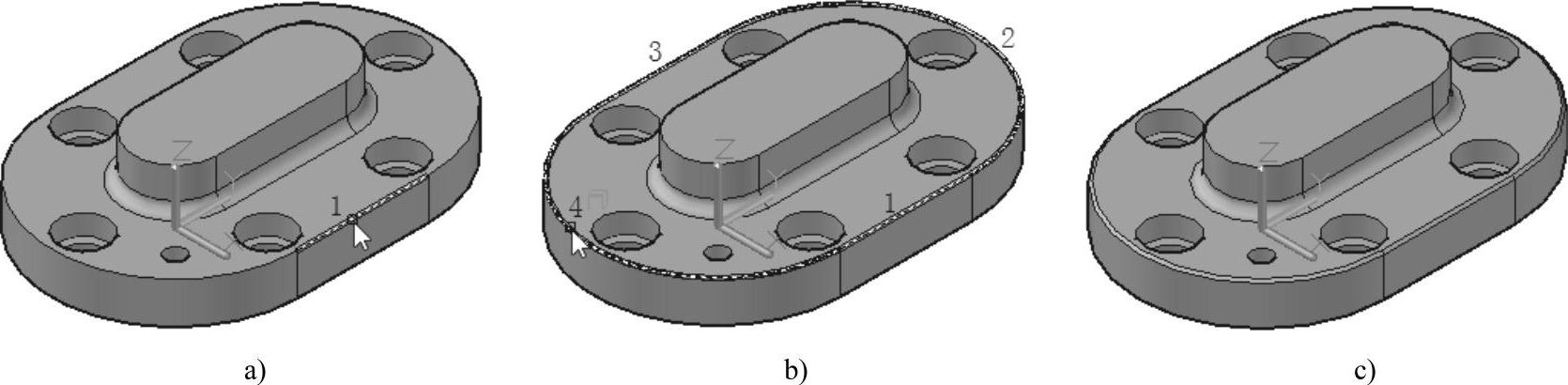

，在“选择一条边或[环（L）/距离（D）]：”提示中选择“距离（D）”，分别指定距离1和距离2均为1.2，选择图15-124a所示的一条边，接着选择同一个面上的其他边，如图15-124b所示。选择好同一个面上的其他边2、3和4后，按<Enter>键，然后在“按Enter键接受倒角或[距离（D）]：”提示下再按<Enter>键以接受倒角，倒角结果1如图15-124c所示。
图15-124 创建倒角
a）选择要倒角的一条边 b）选择同一个面上的其他边 c）完成倒角边1
创建倒角边2。单击“倒角边”按钮

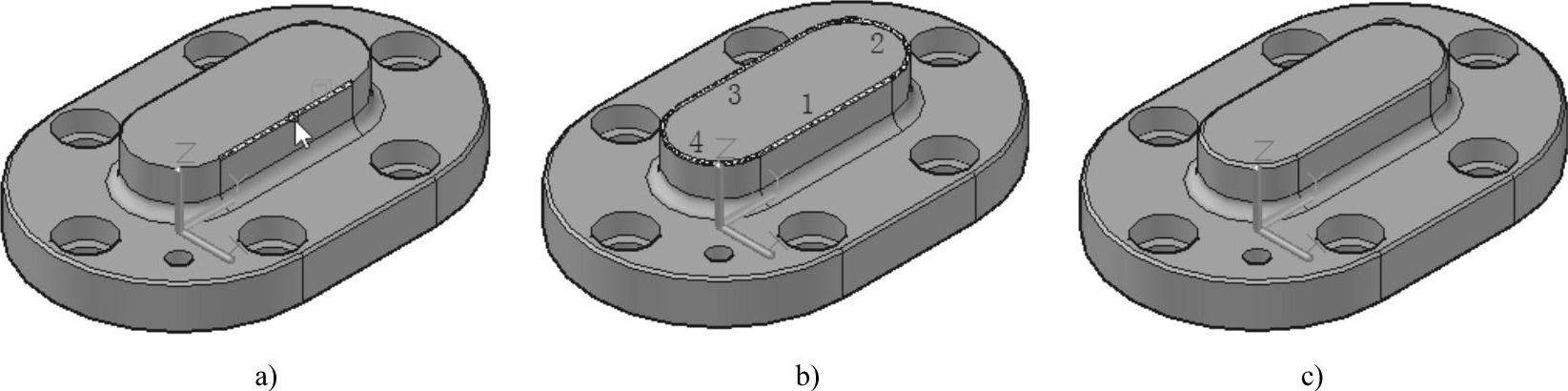

，接受默认的倒角边距离尺寸，选择图15-125a所示的一条边，接着选择同一个面上的其他边（图15-125b所示的边2、边3和边4），按<Enter>键，最后在“按Enter键接受倒角或[距离（D）]：”提示下再按<Enter>键以接受倒角，完成该倒角边操作的结果如图15-125c所示。
图15-125 创建倒角
a）选择要倒角的一条边 b）选择同一个面上的其他边 c）完成倒角边2
在“快速访问”工具栏中单击“保存”按钮
，进行保存图形文件的操作。
