6.6.4  使用多边形工具创建路径形状

6.6.4 使用多边形工具创建路径形状

（多边形工具）用来创建正多边形，例如等边三角形、五角星和各种星形。选择该工具后首先要在工具选项栏中设置多边形或星形的边数，范围为3～100。单击工具选项栏中的按钮，打开下拉面板，如图6-67所示。

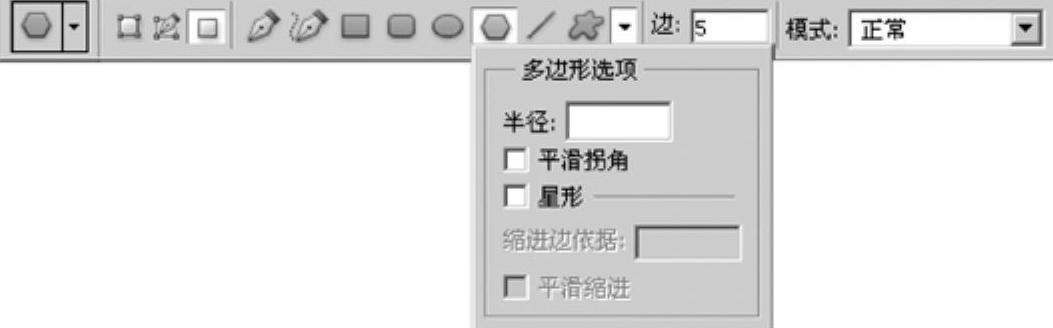

图6-67 “多边形工具”选项栏

其中，各项功能的说明如下。

●半径：用于设置多边形或星形的半径长度，此后单击并拖动鼠标时将创建指定半径值的多边形或星形。

●平滑拐角：勾选该复选框后，尖角会被平滑的圆角所替代。图6-68为选中“平滑拐角”复选框前后的效果比较。

●星形：勾选该复选框，可以绘制星形。图6-69为选中“星形”复选框前后的效果比较。

●缩进边依据：用于指定星形缩进的大小和半径的百分比，取值范围是1%～99%。图6-70为不同“缩进边依据”数值的效果比较。

●平滑缩进：勾选该项，可以使星形的边平滑地向中心缩进。图6-71为选中“平滑缩进”复选框前后的效果比较。

图6-68 选中“平滑拐角”前后的效果比较

a）选中前 b）选中后

图6-69 选中“星形”前后的效果比较

a）选中前 b）选中后

图6-70 不同“缩进边依据”数值的效果比较

a）10% b）80%

图6-71 选中“平滑缩进”前后的效果比较

a）选中前 b）选中后
