6.6.5 使用直线工具创建路径形状
（直线工具）用来创建直线、箭头的形状和路径。选择该工具后，单击并拖动鼠标可以创建直线或线段，按住<Shift>键可创建水平、垂直或以45°角为增量的直线。其选项栏如图6-72所示。

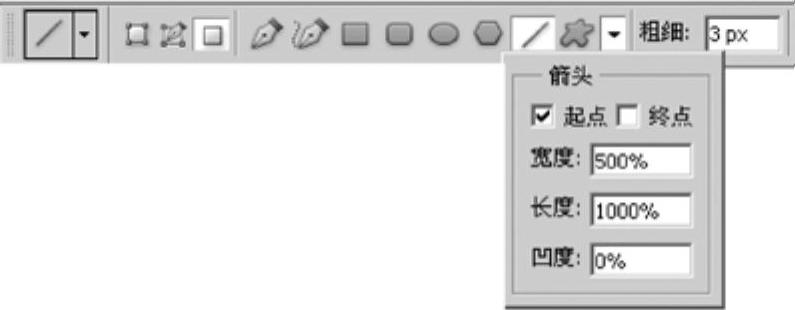

图6-72 “直线工具”选项栏
其中，各项参数的说明如下。
●起点：勾选该项，可以在直线的起点添加箭头。
●终点：勾选该项，可以在直线的终点添加箭头。
●宽度：用来设置箭头宽度与直线宽度的百分比，取值范围为10%～1000%。
●长度：用来设置箭头长度与直线宽度的百分比，取值范围为10%～5000%。
●凹度：用来设置箭头的凹陷程度，取值范围为-50%～50%。该值为0%时，箭头尾部平齐；该值大于0%时，向内凹陷；小于0%时，向外凸出。图6-73为不同设置的直线效果。

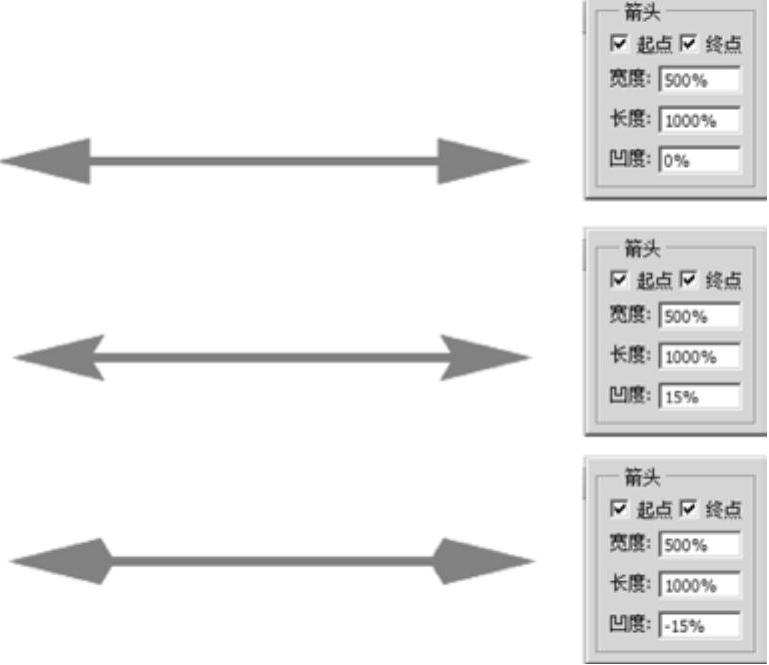

图6-73 不同设置的直线效果
