4.1.3  系统模型的分类

4.1.3 系统模型的分类

系统种类繁多，作为描述本质属性的系统模型，其种类也是很多的。表4-1列出了不同原则分类下的系统模型。图4-1对不同类型模型的特征进行了比较。

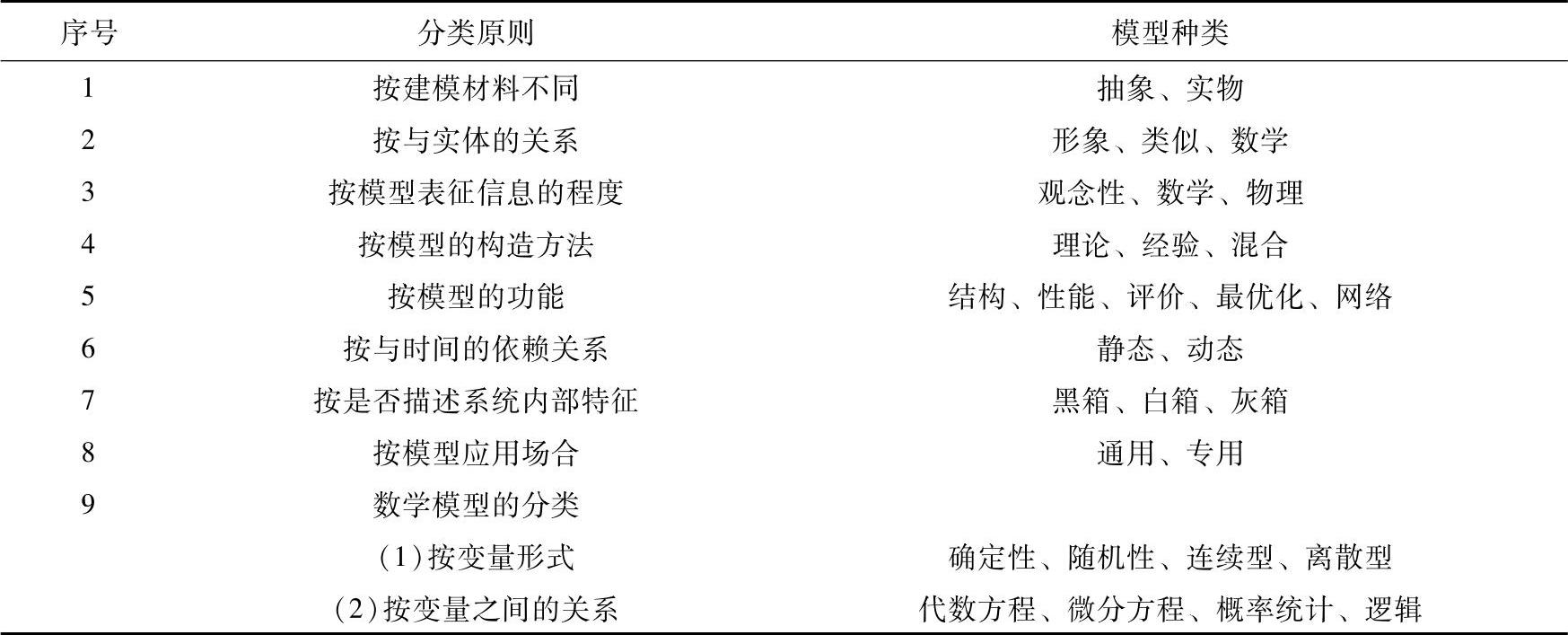

表4-1 系统模型的分类

下面对表4-1和图4-1中的一些模型进行适当的解释。

（1）实体模型 即系统本身，当系统的大小刚好适合研究而又不存在危险时，就可以把系统本身作为模型。实体模型包括抽样模型，例如标准件的生产检验是从总体中抽取一定数量的样本进行的，样本就是实体模型。

（2）相似模型 根据相似原理，利用一种系统去代替另一种系统。例如用电路系统代替机械系统、热力学系统进行研究，则电路系统就是后二者的相似模型。

（3）比例模型 是放大或缩小的系统，使之适合于研究。

（4）文字模型 如技术报告、说明书等。在物理模型和数学模型都很难建立时，有时不得不用它来描述研究对象。

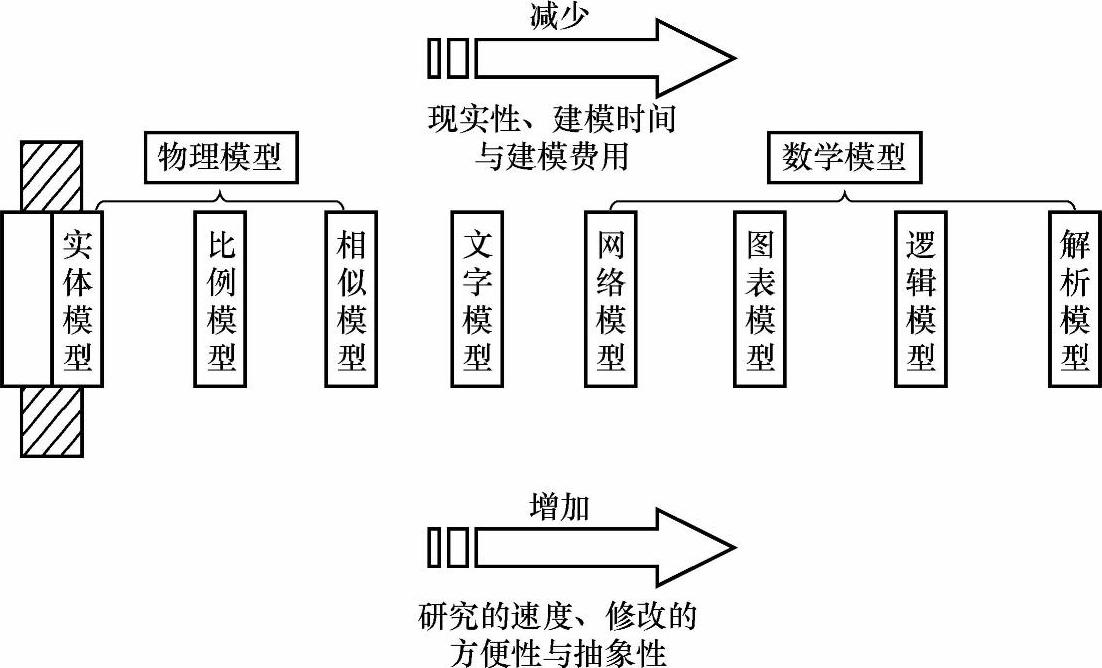

图4-1 系统模型的分类与特征比较

（5）网络模型 用网络图来描述系统的组成元素以及元素之间的相互关系（包括逻辑关系与数学关系）。

（6）图表模型 用图像和表格描述的模型，它们可以互相转化，这里说的图像是指坐标系中的曲线、曲面和点等几何图形。

（7）逻辑模型 表示逻辑关系的模型，如方框图或流程图、程序单等。

（8）数学模型 用数学方程式表示的模型。

（9）计算机模型 用计算机语言描写的模型。
