3.3.1  利用横截面创建基准曲线

此方法是利用零件横截面的边界来创建基准曲线。下面以图3.3.1所示的模型为例，介绍这种曲线的创建方法。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，然后打开文件section.prt。

Step2.单击功能选项卡下拉菜单中选择命令，系统弹出图3.3.2所示的“曲线”操控板。

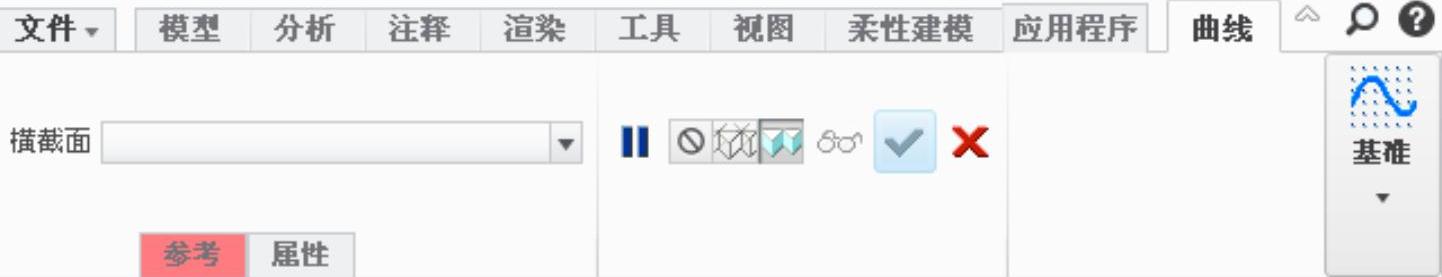

图3.3.2 “曲线”操控板

Step3.在图形区选取图3.3.1所示的横截面，此时即在模型上创建了图3.3.3所示的基准曲线。(https://www.daowen.com)

注意：不能利用偏距横截面的边界来创建基准曲线。

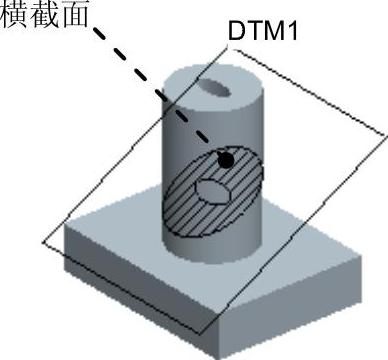

图3.3.1 利用横截面创建基准曲线

图3.3.3 基准曲线
