3.3.2 从方程创建基准曲线

该方法是使用一组方程来创建基准曲线。下面以图3.3.4所示的模型为例，说明用方程创建螺旋基准曲线的操作过程。在后面9.5.1节中定义“定义槽—从动机构”时，会用到该基准曲线。

图3.3.4 从方程创建基准曲线

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，打开文件claw_curve.prt。

Step2.单击功能选项卡在下拉菜单中选择命令，系统弹出图3.3.5所示的“曲线：从方程”操控板。

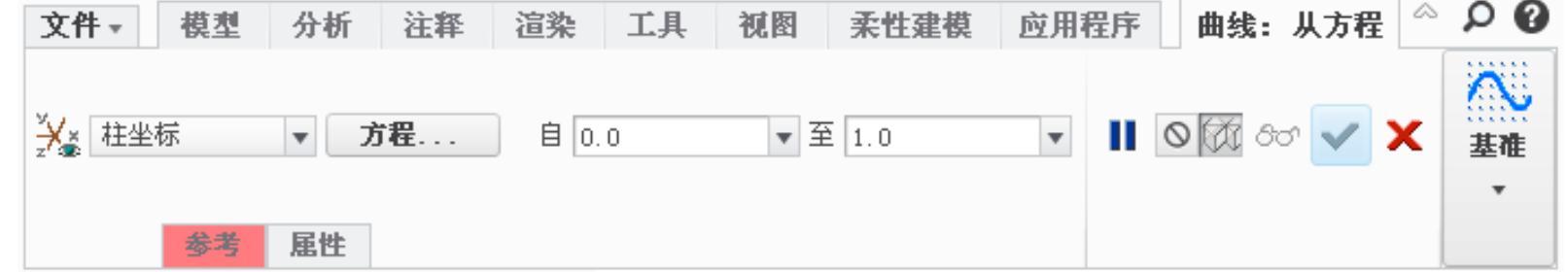

图3.3.5 “曲线：从方程“操控板

Step3.选取图3.3.6所示的坐标系CSO，在该操控板的坐标系类型下拉列表中选择选项。(https://www.daowen.com)

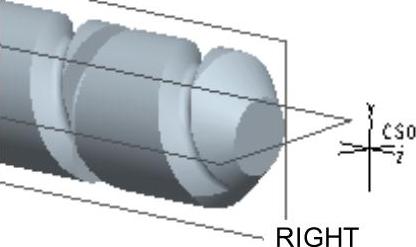

图3.3.6 选取坐标系

Step4.输入螺旋曲线方程。在该操控板中单击按钮，系统弹出“方程”对话框，在“方程”对话框的编辑区域输入曲线方程，结果如图3.3.7所示。

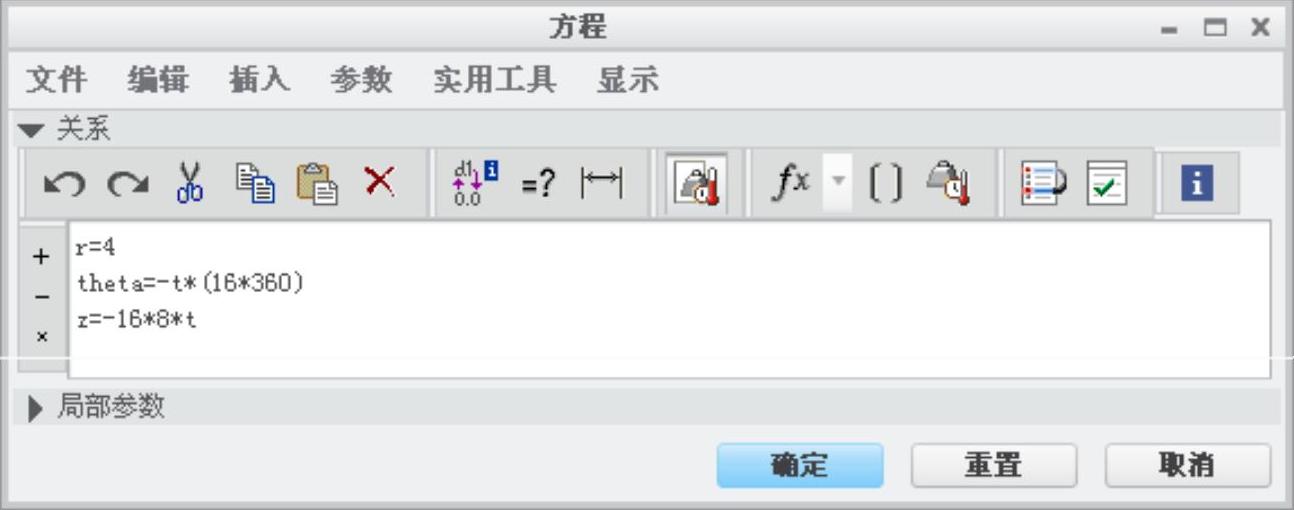

图3.3.7 输入螺旋曲线的方程组

Step5.单击该对话框中的按钮，完成曲线的创建。
