5.2.7  特征的雕刻工具

5.2.7 特征的雕刻工具

雕刻（Sculpt）操作是通过拖动网格的点而使模型产生变形。下面以打开的文件模型instance.prt为例，说明其操作过程。

Step1.在操控板中按下“雕刻”按钮，操控板进入图5.2.23所示的“雕刻”操作界面，同时图形区中的模型进入“雕刻”环境，如图5.2.24a所示。

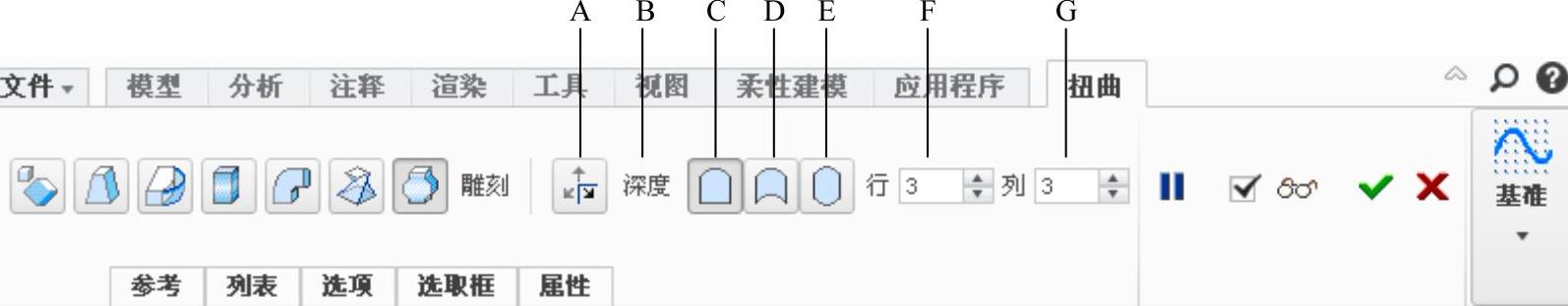

图5.2.23 “雕刻”操作界面

图5.2.23所示“雕刻”操作界面中的各按钮说明如下：

A：将雕刻网格的方位切换到下一选取框面。

B：应用到选定项目的一侧。

C：应用到选定项目的双侧。

D：对称应用到选定项目的双侧。

E：雕刻网格的行数。

F：雕刻网格的列数。

Step2.雕刻操作。

（1）在操控板中按下按钮，然后在文本框中输入雕刻网格的行数3，在文本框中输入雕刻网格的列数3。

（2）拖动网格控制点进行雕刻操作，如图5.2.24 b所示。

Step3.在操控板中单击“完成”按钮。

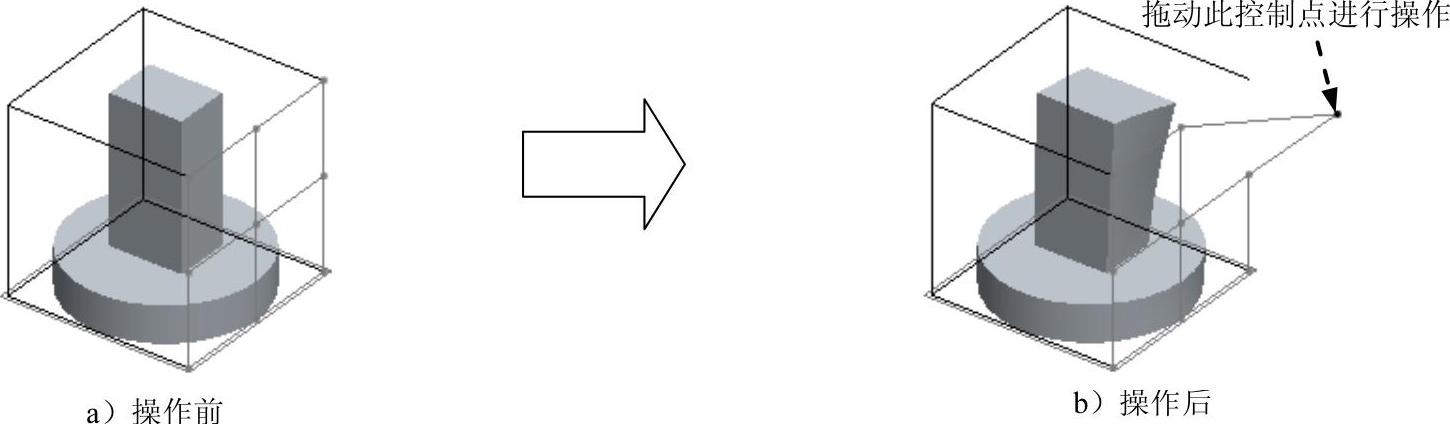

图5.2.24 “雕刻”操作
