5.2.4 特征的拉伸工具

使用拉伸（Stretch）工具，可在指定的坐标轴方向对选择的对象进行拉长或缩短。下面以打开的模型instance.prt为例，说明其操作过程。

Step1.在操控板中按下“拉伸”按钮，操控板进入图5.2.14所示的“拉伸”操作界面，同时图形区中出现图5.2.15所示的背景对罩框和控制柄。

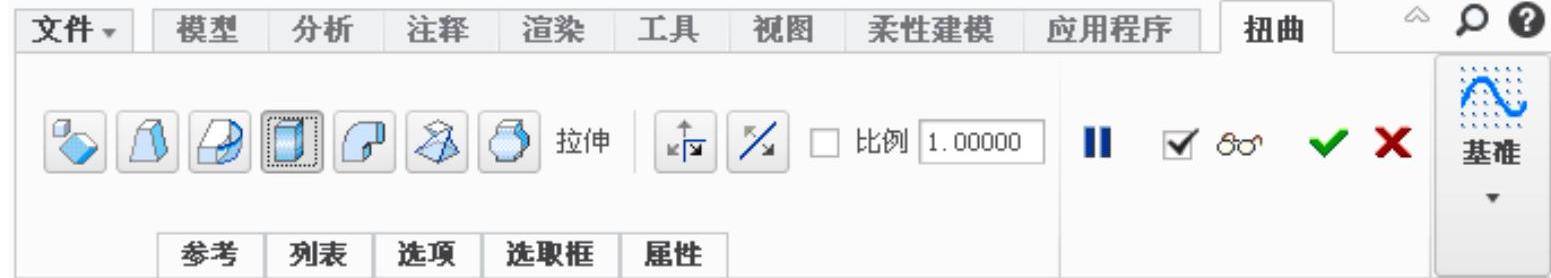

图5.2.14 “拉伸”操作界面

Step2.在该界面中选中复选框，然后输入拉伸比例值2.0，并按回车键，此时模型如图5.2.16所示。

Step3.可进行如下“拉伸”操作：

●拖动背景对罩框可以进行定位或调整大小（按住Shift键不放，进行法向拖动）。

●拖动控制柄可以对模型进行拉伸，如图5.2.17所示。

●拖动加亮面，可以调整拉伸的起点和长度。(https://www.daowen.com)

Step4.在操控板中单击“完成”按钮。

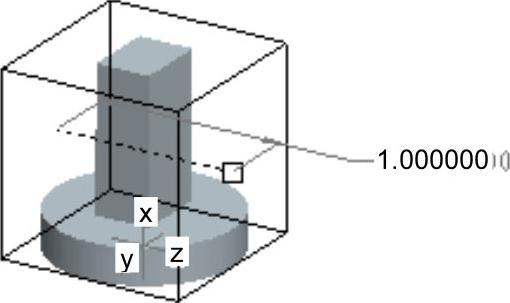

图5.2.15 “拉伸”环境

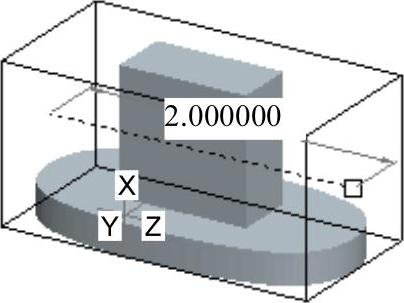

图5.2.16 设置拉伸比例值后

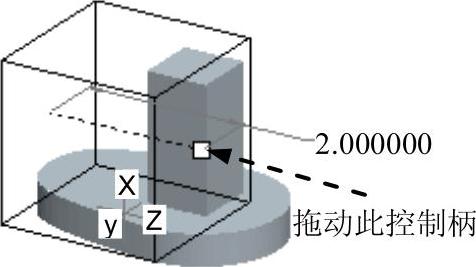

图5.2.17 操作过程
