5.2.6 特征的扭转工具

使用扭转（Twist）工具可将所选对象进行扭转。下面以模型instance.prt为例，说明其操作过程。

Step1.将工作目录设置至D：\Creo2.2\work\ch05\ch05.01，打开文件instance.prt。

Step2.在功能选项卡选择命令。

Step3.在系统的提示下，选取图形区中的模型。单击操控板中的选项卡，在“参考”选项卡的区域下单击字符，再在模型树中选取RIGHT基准平面。

Step4.在操控板中按下“扭转”按钮，操控板进入图5.2.21所示的“扭转”操作界面，同时图形区中的模型进入“扭转”环境，如图5.2.22a所示。

图5.2.21所示“扭转”操作界面中的各按钮说明如下：

A：切换到下一个轴。

B：反转轴的方向。

(https://www.daowen.com)

图5.2.21 “扭转”操作界面

Step5.扭转操作。

●拖动图5.2.22b中的控制柄可以进行扭转。

●拖动面调整拉伸的起点和长度，拖动背景对罩框进行定位（按住Shift键不放，进行法向拖动），如图5.2.22 c所示。

Step6.在操控板中单击“完成”按钮。

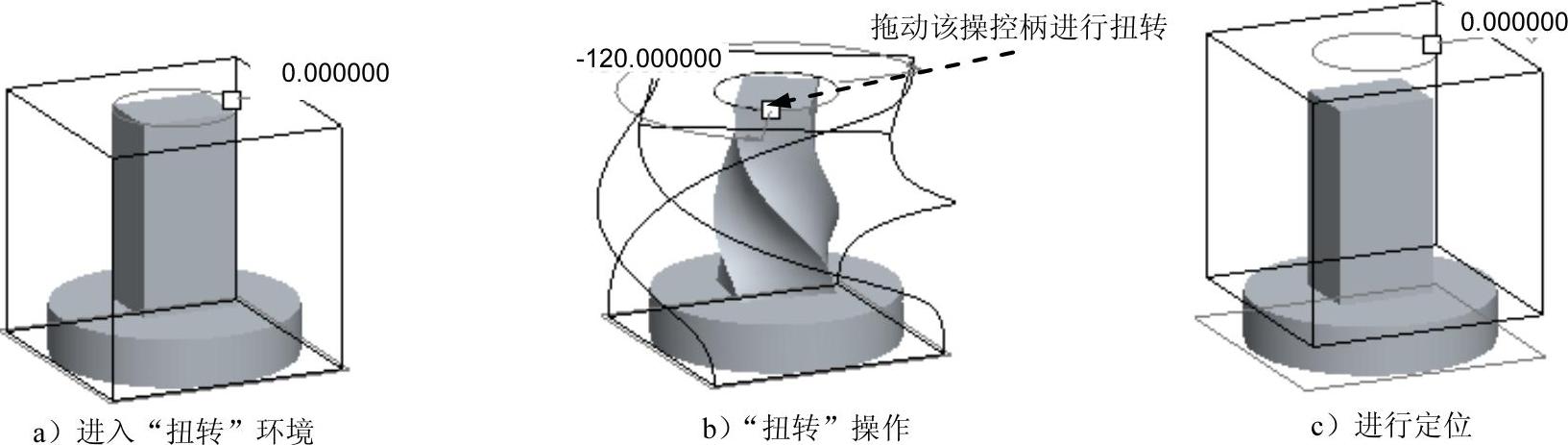

图5.2.22 “扭转”操作
