8.2.5  创建下落（Drop）曲线

8.2.5 创建下落（Drop）曲线

下落（Drop）曲线是将选定的曲线“投影”到选定的曲面上所得到的曲线，投影方向是某个选定的平面的法向方向，选定的曲线、选定的曲面以及取其法线方向为投影方向的平面是父特征，最后得到的“下落”曲线为子特征。无论修改哪个父特征，都会导致“下落”曲线的改变。从本质上说，下落（Drop）曲线是一种COS曲线。

作为父特征选定的曲线可以是一般的曲线，也可以是前面介绍的ISDX曲线，可以选择多条曲线为父特征曲线；作为父特征选定的曲面可以是模型的表面、一般曲面和ISDX曲面，可以选择多个曲面为父特征曲面。

下面介绍一个下落（Drop）曲线的主要创建过程。首先要打开一个带有曲线、曲面和平面的模型文件，然后再创建“下落”曲线。

Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.02，然后打开文件creat_drop_curve.prt。

Step2.单击功能选项卡区域中的“造型”按钮，进入ISDX环境。

Step3.设置活动平面。采用系统默认的TOP基准平面为活动平面。

Step4.单击功能选项卡区域中的“下落曲线”按钮。系统弹出图8.2.20所示的“造型：下降曲线”操控板。

Step5.选择父特征曲线。在系统的提示下，在图8.2.21中选取父特征曲线1，然后按住键盘上的Ctrl键，选取父特征曲线2。

Step6.选择父特征曲面。在“下落”曲线操控板中单击按钮，在区域中单击字符，在系统的提示下，在图8.2.22中选取父特征曲面。

Step7.操作至此，即在父特征曲面上得到图8.2.23所示的“下落曲线”。

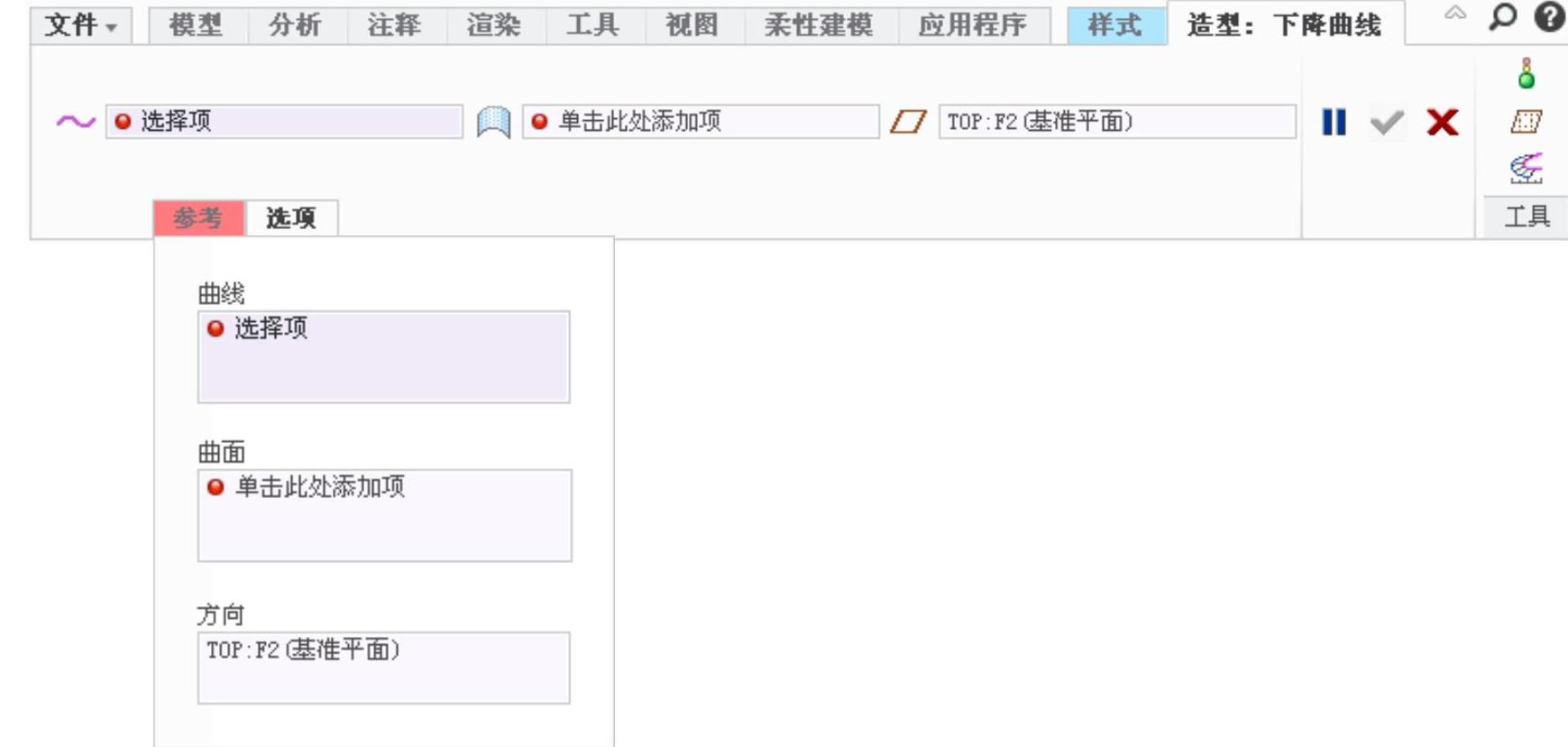

图8.2.20 “造型：下降曲线”操控板

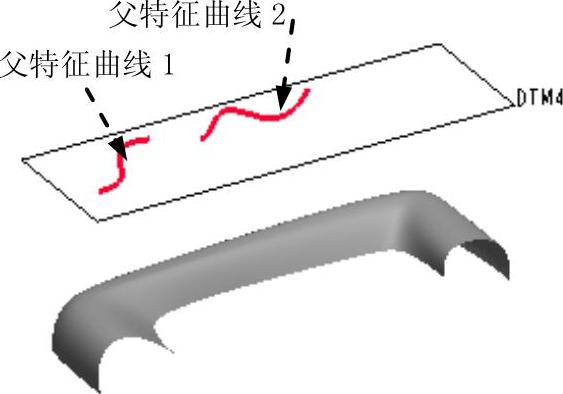

图8.2.21 选择父特征曲线

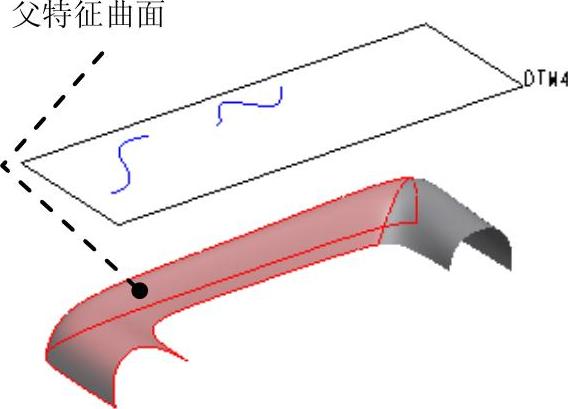

图8.2.22 选择父特征曲面

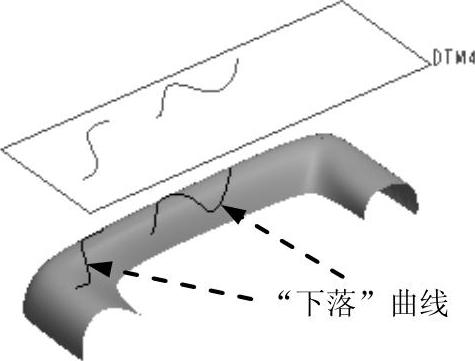

图8.2.23 得到“下落”曲线

Step8.在“造型：下降曲线”操控板中单击按钮，完成操作。

注意：

如果希望重定义某个下落曲线，可先选取该下落曲线，然后右击，系统将弹出图8.2.24所示的快捷菜单，选择该快捷菜单中的命令。
