8.2.6 点的类型
“点”（Point）是构成曲线最基本的要素。在ISDX模块中，我们把“点”分为四种点类型：自由点（Free）、软点（Soft）、固定点（Fixed）和相交点（Intersection），每种类型的点都有特定的显示样式。
1.自由点
自由点是没有坐落在空间其他点、线、面元素上的点，我们可以对这种类型的点进行自由地拖移，自由点显示样式为小圆点（●）。
下面我们打开一个带有自由点的模型文件进行查看。
Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.02，然后打开文件view_free_point.prt。
Step2.编辑定义模型树中的造型特征，进入ISDX环境。在图8.2.25所示的模型树中，右击
，系统弹出图8.2.26所示的快捷菜单，从该快捷菜单中选择
命令。

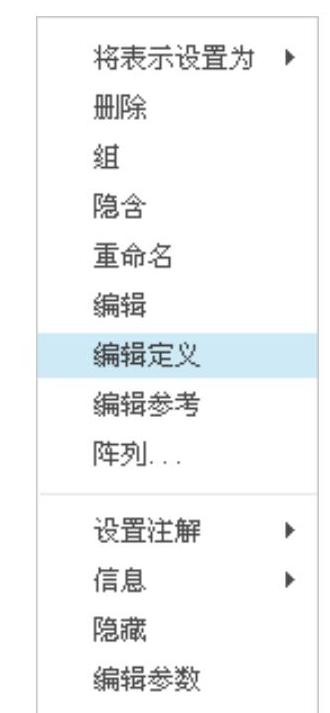

图8.2.24 快捷菜单
图8.2.25 模型树

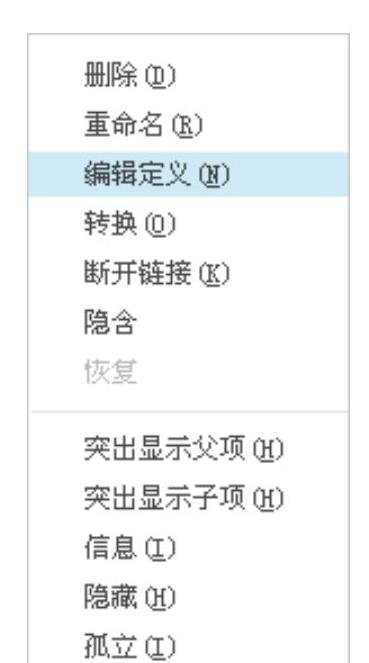

图8.2.26 快捷菜单
Step3.单击工具栏中的
按钮，切换到四个视图状态。
Step4.单击
功能选项卡
区域中的“曲线编辑”按钮
，选择图8.2.27中的ISDX曲线。此时我们会看到构成ISDX曲线的四个点的显示样式为小圆点（●），说明这四个点为自由点。
Step5.拖移ISDX曲线上的自由点。选取ISDX曲线上四个点中的某一个点进行拖移，我们会发现可以向任何方向进行移动，不受任何约束。
图8.2.27 四个视图状态
2.软点
如果ISDX曲线上的点坐落在空间其他曲线（Curve）、模型边（Edge）、模型表面（Surface）和曲面（Surface）元素上，我们则将这样的点称为“软点”。软点坐落其上的线、面元素称为软点的“参考”。它们是软点所在曲线的父特征，而软点所在的曲线为子特征。我们也可以对软点进行拖移，但它不能自由地拖移，软点只能在其所在的线、面上移动。软点的显示样式取决于其“参考”元素的类型：
●当软点坐落在曲线、模型的边线上时，其显示样式为小圆圈（○）。
●当软点坐落在曲面、模型的表面上时，其显示样式为小方框（□）。
下面我们打开一个带有软点的模型文件进行查看。
Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.02，然后打开文件view_soft_point.prt。
Step2.编辑定义模型树中的造型特征，进入ISDX环境。在模型树中，右击
从弹出的快捷菜单中选择
命令。
Step3.单击
功能选项卡
区域中的“曲线编辑”按钮
，选取图8.2.28中的ISDX曲线。
Step4.查看ISDX曲线上的软点。如图8.2.29所示，ISDX曲线上有四个软点，软点1、软点2和软点3的显示样式为小圆圈（○），因为它们在曲线或模型的边线上；软点4的显示样式为小方框（□），因为它在模型的表面上。
Step5.拖移ISDX曲线上的软点。移动四个软点，我们将会发现软点1只能在实体特征1的当前半个圆弧边线上移动，不能移到另一个半圆弧上；软点2只能在实体特征2的当前边线上移动，不能移到该特征的其他边线上；软点3只能在曲线1上移动；软点4只能在实体特征2的上部表面上移动，不能移到该特征的其他表面上。

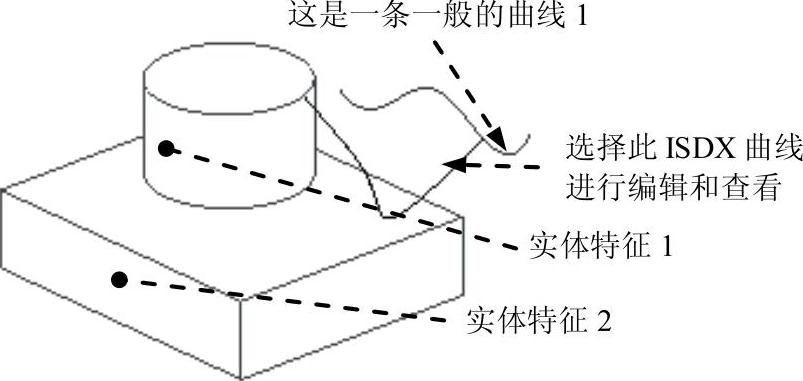

图8.2.28 选择ISDX曲线

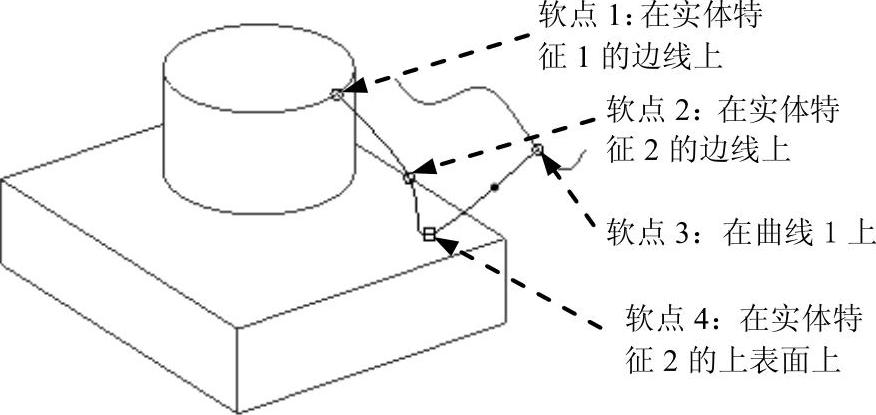

图8.2.29 查看ISDX曲线上的软点
3.固定点
如果ISDX曲线的点坐落在空间的某个基准点（Datum Point）或模型的顶点（Vertex）上，我们称之为“固定点”。固定点坐落其上的基准点和顶点所在的特征为固定点的“参考”，不能对固定点进行拖移。固定点的显示样式为小叉（×）。
下面将打开一个带有固定点的模型文件进行查看。
Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.02，然后打开文件view_fixed_point.prt。
Step2.编辑定义模型树中的造型特征，进入ISDX环境。在模型树中右击
，从系统弹出的快捷菜单中选择
命令。
Step3.单击
功能选项卡
区域中的“曲线编辑”按钮
，选取图8.2.30中的ISDX曲线。
Step4.查看ISDX曲线上的固定点。如图8.2.31所示，ISDX曲线上有两个固定点，它们的显示样式均为小叉（×）。

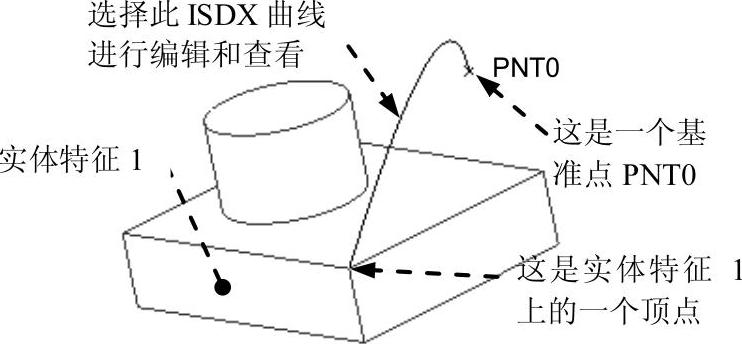

图8.2.30 选择ISDX曲线
图8.2.31 查看ISDX曲线上的固定点
Step5.尝试拖移ISDX曲线上的两个固定点，但根本不能移动。
4.相交点
当我们在创建平面（Planar）ISDX曲线时，如果ISDX曲线中的某个点正好坐落其他曲线（Curve）或模型边（Edge）上，也就是说ISDX曲线中的这个点既坐落在活动平面上，又坐落在空间的某个曲线（Curve）或模型边（Edge）上，这样的点称为“相交点”，我们不能拖移相交点。显然，相交点是一种特殊的“固定点”，相交点的显示样式也为小叉（×）。
下面我们打开一个带有相交点的模型文件进行查看。
Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.02，然后打开文件view_intersection_point.prt。
Step2.编辑定义模型树中的造型特征，进入ISDX环境。在模型树中右击
，从弹出的快捷菜单中选择
命令。
Step3.单击
功能选项卡
区域中的“曲线编辑”按钮
。选取图8.2.32中的ISDX曲线。
Step4.查看ISDX曲线上的相交点。如图8.2.33所示，ISDX曲线上有一个相交点，其显示样式为小叉（×）。
Step5.尝试拖移ISDX曲线上的相交点，但根本不能移动。

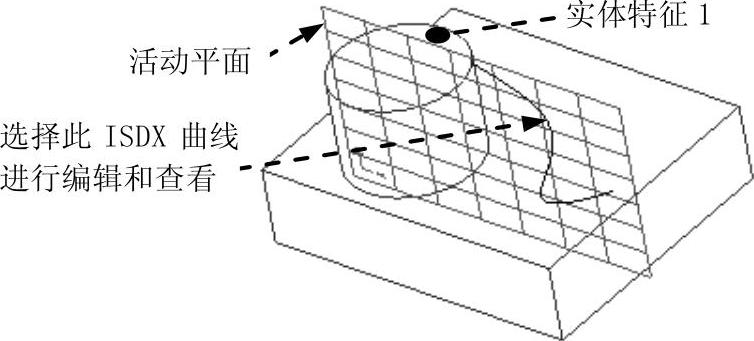

图8.2.32 选择ISDX曲线

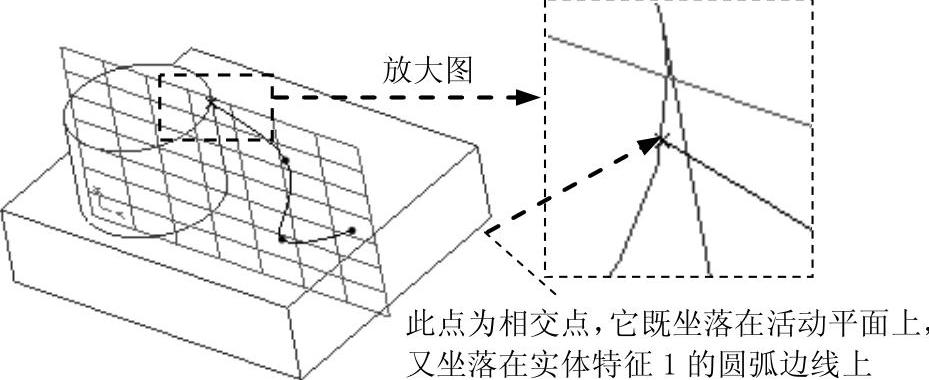

图8.2.33 查看ISDX上的相交点
