Task4.增加固定元件销（PIN.PRT）

Task4.增加固定元件销（PIN.PRT）

将销（PIN.PRT）装到连接元件ROD上。

Step1.单击功能选项卡区域中的“组装”按钮，打开文件名为PIN.PRT的零件。

Step2.在“元件放置”操控板中进行下列操作，便可将销（PIN.PRT）零件装配到元件ROD中固定。

（1）创建轴“重合”约束。分别选取图9.7.5中的两个轴线：销（PIN）的轴线和元件（ROD）的轴线，轴约束的参考如图9.7.6所示。

图9.7.5 装配销

(https://www.daowen.com)

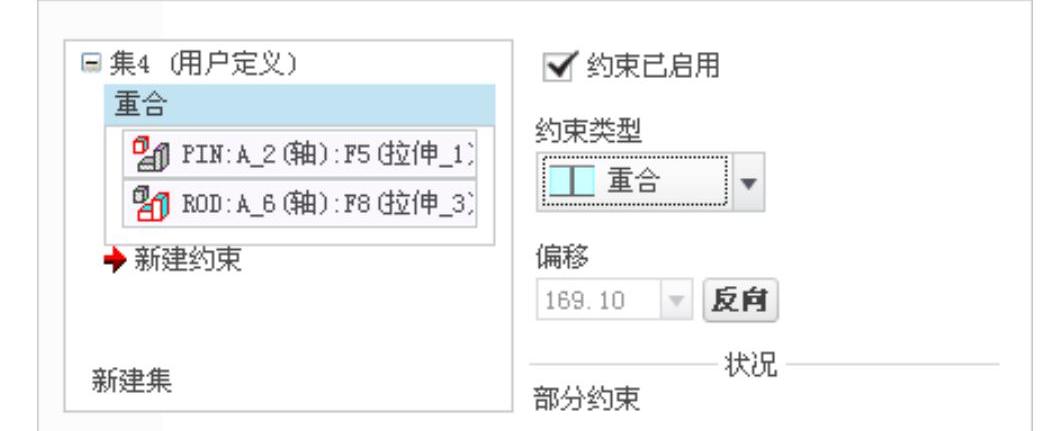

图9.7.6 “重合”约束参考

（2）创建基准面“重合”约束。单击“放置”界面中的“新建约束”，增加新的“重合”约束。分别选取图9.7.5中的两个基准面：销（PIN）的RIGHT基准平面和元件（ROD）的FRONT基准平面，基准面约束的参考如图9.7.7所示。

（3）单击操控板中的按钮。

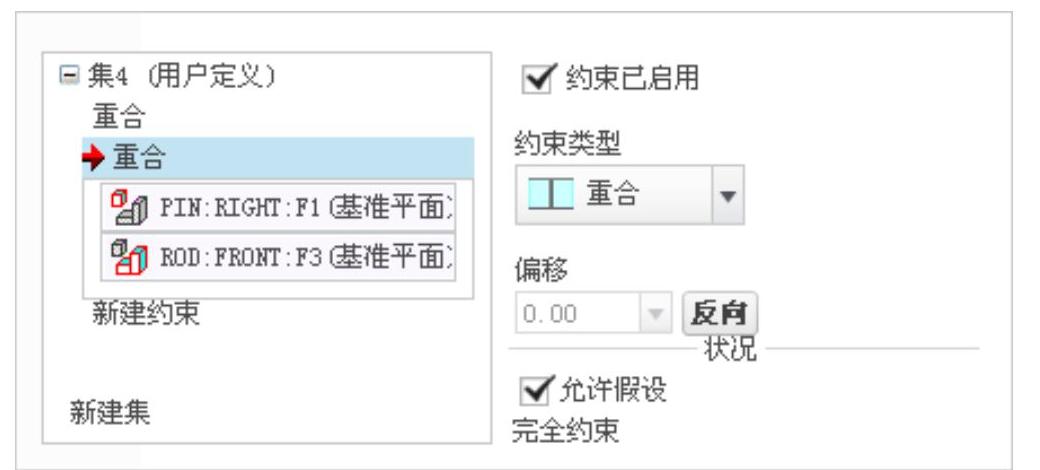

图9.7.7 “重合”约束参考
