Task7.定义凸轮从动机构连接

Task7.定义凸轮从动机构连接

Step1.单击图示功能选项卡图示区域中的“机构”按钮图示,进入机构模块

Step2.单击图示功能选项卡图示区域中的“凸轮”按钮图示,此时系统弹出图9.7.16所示的“凸轮从动机构连接定义”对话框,在该对话框中进行下列操作:

图示

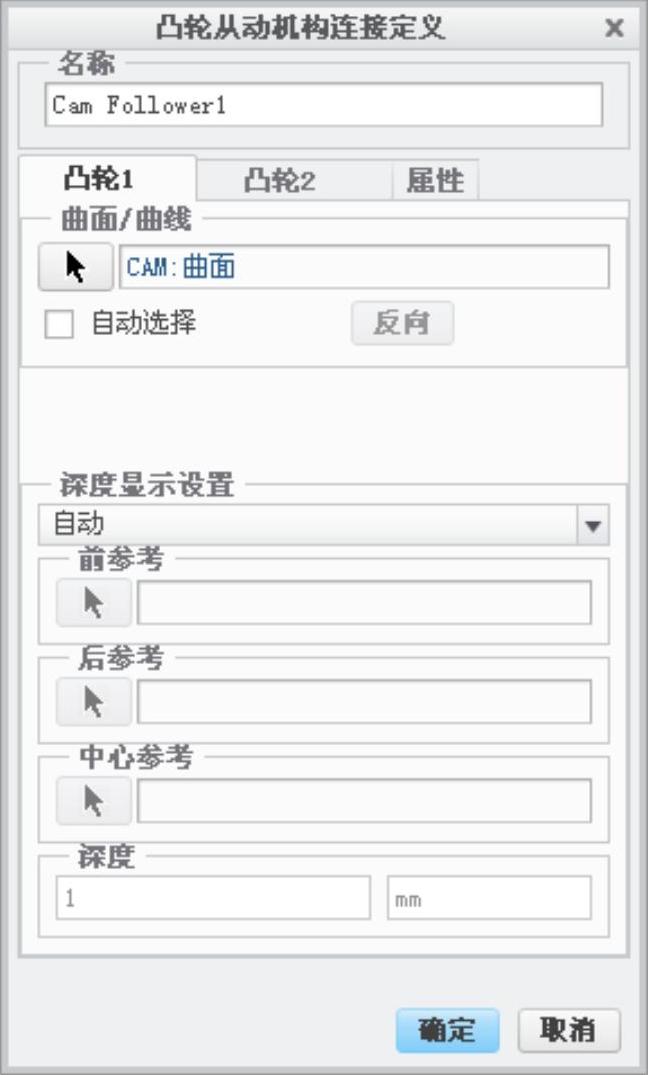

图9.7.16 “凸轮从动机构连接定义”对话框

(1)输入名称:在该对话框中的名称文本框中输入凸轮从动机构名称,或采用系统的默认名(本例采用系统默认名)。

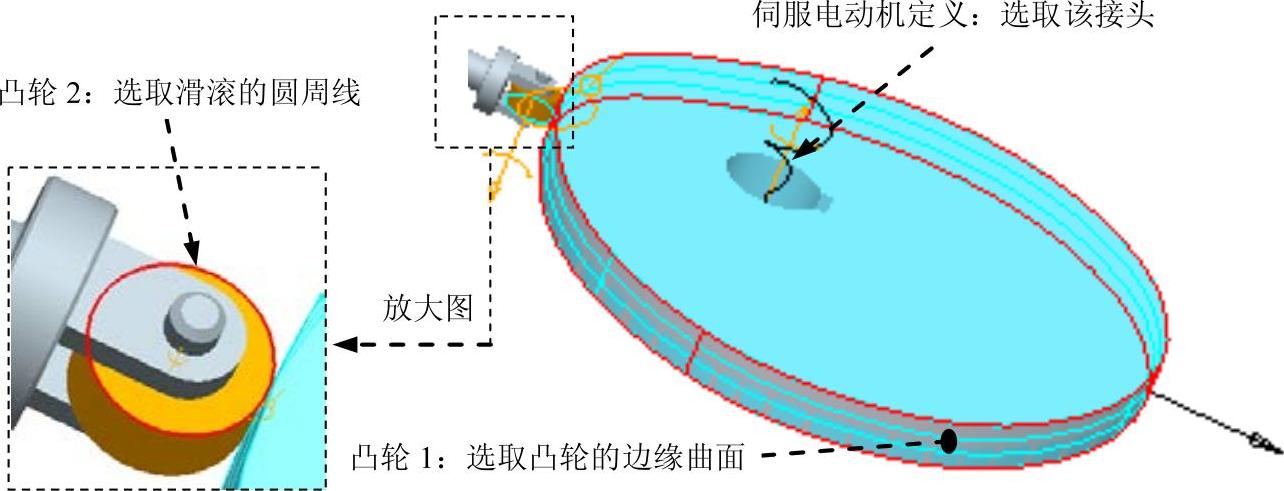

(2)选取凸轮(CAM)曲面:在图9.7.17所示的模型上,按住Ctrl键,选取凸轮CAM的边缘曲面,单击“选择”对话框的图示按钮。

图示(https://www.daowen.com)

图9.7.17 凸轮从动机构连接定义

Step3.选取滑滚(WHEEL)圆周线。

(1)点击“凸轮从动机构连接定义”对话框中的图示选项卡,此时对话框如图9.7.18所示。

(2)在如图9.7.17所示的模型上,按住Ctrl键,选取滑滚WHEEL的圆周曲线,单击“选择”对话框的图示按钮。

Step4.完成凸轮从动机构连接定义:单击“凸轮从动机构连接定义”对话框中的图示按钮。
