Task6.增加元件凸轮（CAM.PRT）
先创建基准轴，然后将元件凸轮（CAM.PRT）装在基准轴上，创建销钉（Pin）连接。
Stage1.创建基准平面ADTM1作为基准轴的放置参考
Step1.单击“平面”按钮
，系统弹出“基准平面”对话框。
Step2.选取固定挡板零件（FIXED_PLATE.PRT）的安装凸轮侧的端面为偏距的参考面，在对话框中输入偏移距离205.0，单击
按钮。
Stage2.创建基准轴AA_1
Step1.单击“轴”按钮
，系统弹出“基准轴”对话框。
Step2.选取基准平面ADTM1，定义为
；按住Ctrl键，选取ASM_TOP基准平面，定义为
；单击对话框中的
按钮。
Stage3.将元件凸轮（CAM.PRT）装在基准轴AA_1上，创建销钉（Pin）连接
Step1.单击
功能选项卡
区域中的“组装”按钮
，打开文件名为CAM.PRT的零件。
Step2.创建销钉（Pin）接头连接。在“元件放置”操控板中进行下列操作，便可创建销钉（Pin）接头连接：
（1）在约束集列表中选取
选项。
（2）修改连接的名称。单击操控板菜单中的
选项卡，系统出现图9.7.12所示的“放置”界面，在
下的文本框中输入连接名称“Connection_3c”，并按回车键。
（3）定义“轴对齐”约束。在“放置”界面中单击
选项，然后分别选取图9.7.13中的轴线和模型树中的AA_1基准轴线（元件WHEEL的中心轴线和AA_1基准轴线），
约束的参考如图9.7.14所示。
图9.7.12 “放置”界面

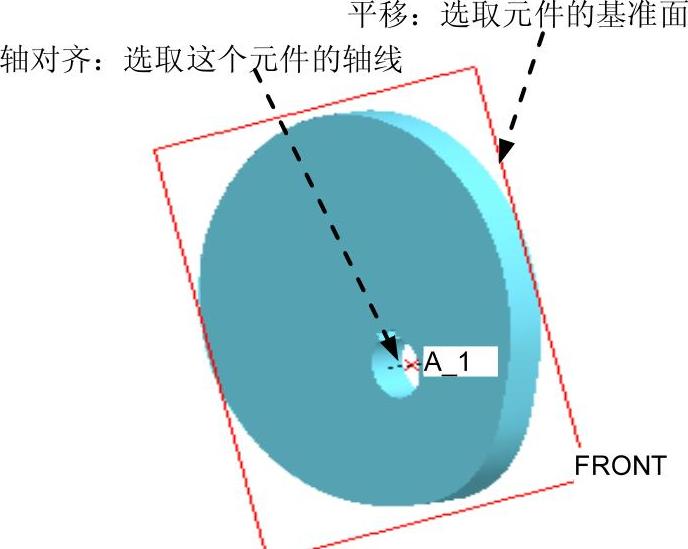

图9.7.13 装配凸轮
（4）定义“平移”约束。分别选取图9.7.13中的元件基准面和模型树中的ASM_FRONT基准平面（元件CAM的FRONT基准平面和ASM_FRONT基准平面），
约束的参考如图9.7.15所示。
（5）单击操控板中的
按钮。

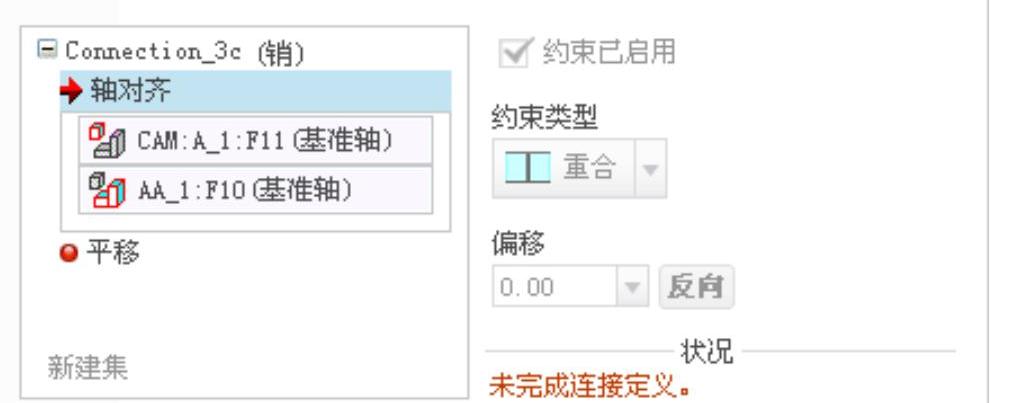

图9.7.14 “轴对齐”约束参考

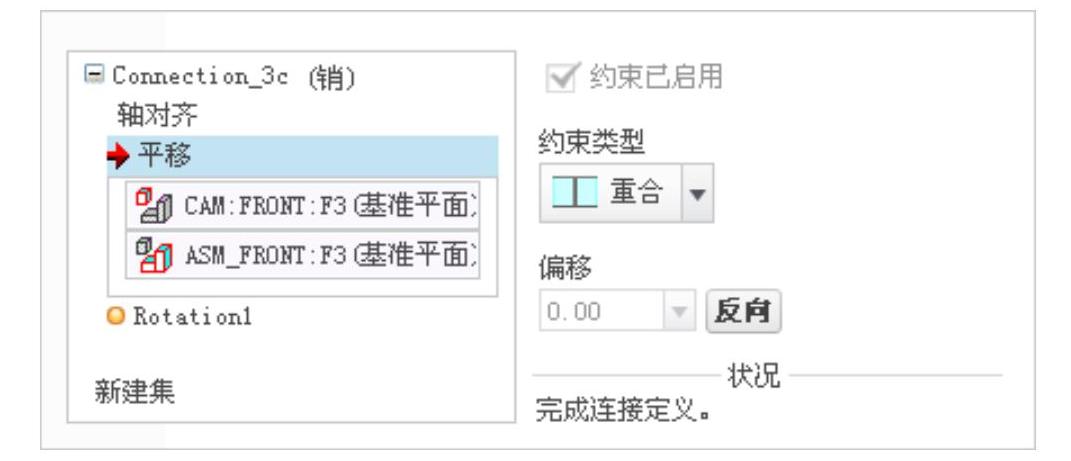

图9.7.15 “平移”约束参考
