Task5.增加元件滑滚(WHEEL.PRT)

Task5.增加元件滑滚(WHEEL.PRT)

将元件滑滚(WHEEL.PRT)装到销上,创建销钉(Pin)连接。

Step1.单击978-7-111-42423-9-Chapter09-707.jpg功能选项卡978-7-111-42423-9-Chapter09-708.jpg区域中的“组装”按钮978-7-111-42423-9-Chapter09-709.jpg,打开文件名为WHEEL.PRT的零件。

Step2.创建销钉(Pin)接头连接。在“元件放置”操控板中进行下列操作,便可创建销钉(Pin)接头连接:

(1)在约束集列表中选取978-7-111-42423-9-Chapter09-710.jpg选项。

(2)修改连接的名称。单击操控板菜单中的“放置”按钮,系统出现图9.7.8所示的“放置”界面,在978-7-111-42423-9-Chapter09-711.jpg下的文本框中输入连接名称“Connection_2c”,并按回车键。


图9.7.8 “放置”界面

(3)定义“轴对齐”约束。在“放置”界面中单击978-7-111-42423-9-Chapter09-713.jpg选项,然后分别选取图9.7.9中的两个元件的轴线(元件WHEEL的轴线和元件PIN的轴线),978-7-111-42423-9-Chapter09-714.jpg约束的参考如图9.7.10所示。

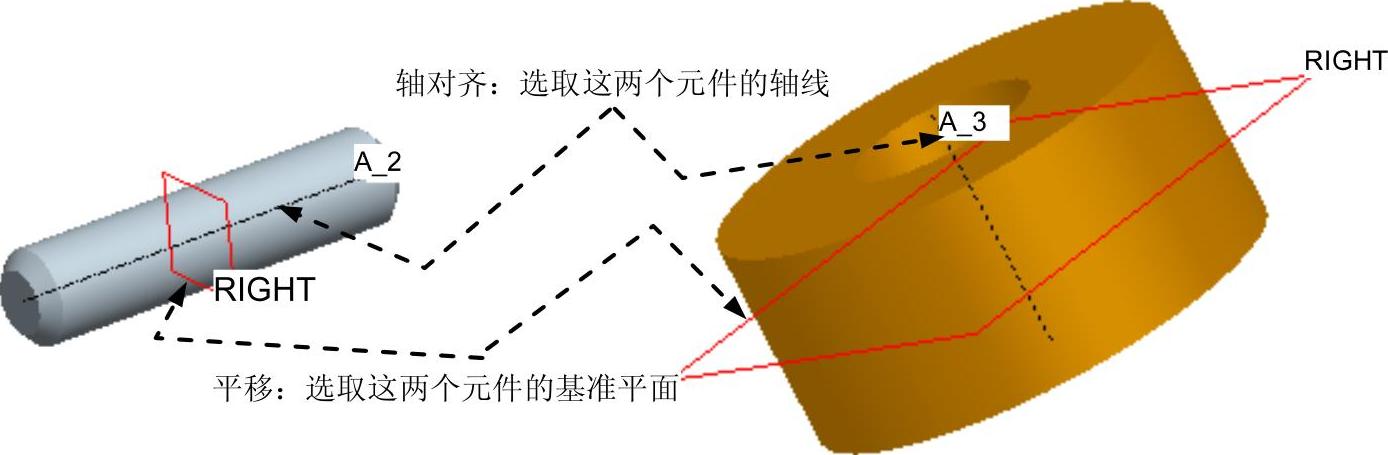

图9.7.9 装配滑滚

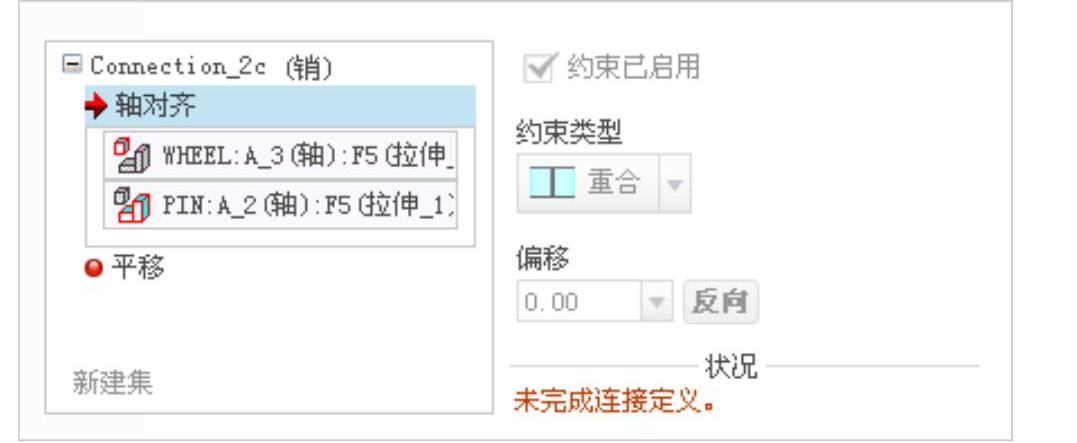

图9.7.10 “轴对齐”约束参考

(4)定义“平移”约束。分别选取图9.7.9中两个元件的基准平面(元件WHEEL的RIGHT基准平面和元件PIN的RIGHT基准平面),以限制元件WHEEL在元件PIN上平移,978-7-111-42423-9-Chapter09-717.jpg约束的参考如图9.7.11所示。

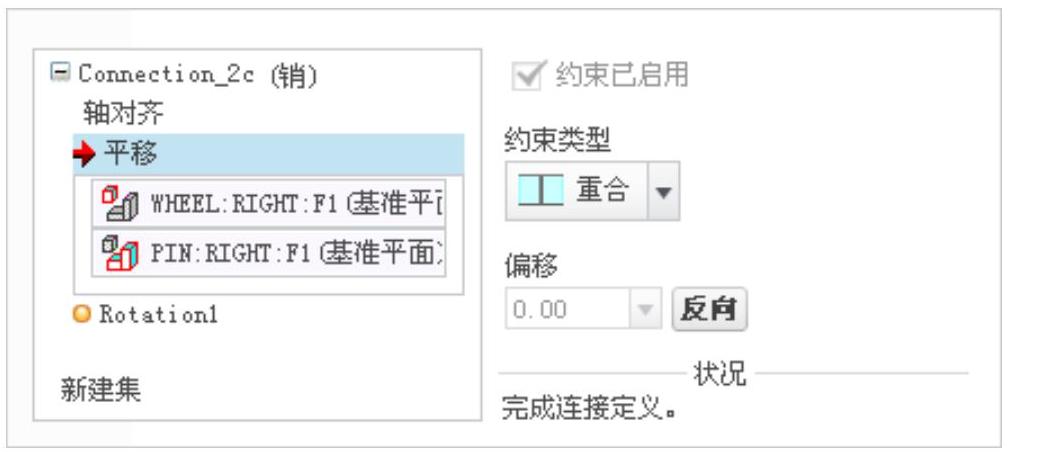

图9.7.11 “平移”约束参考

(5)单击操控板中的978-7-111-42423-9-Chapter09-719.jpg按钮。
