Task7.建立运动分析并运行

Task7.建立运动分析并运行

Step1.单击功能选项卡区域中的“机构分析”按钮。

Step2.此时系统弹出图9.8.13所示的“分析定义”对话框，在该对话框中进行下列操作：

（1）输入分析（即运动）名称。在对话框的名称文本框中输入此分析的名称，或采用默认名。

（2）选择分析类型。选取分析的类型为“位置”。

（3）调整伺服电动机顺序。如果在机构装置中有多个伺服电动机，则可在对话框的选项卡中，调整伺服电动机顺序。由于本例中只有一个伺服电动机，所以不必进行此步操作。

（4）定义动画时域。在图9.8.13所示的“分析定义”对话框的区域进行下列操作：

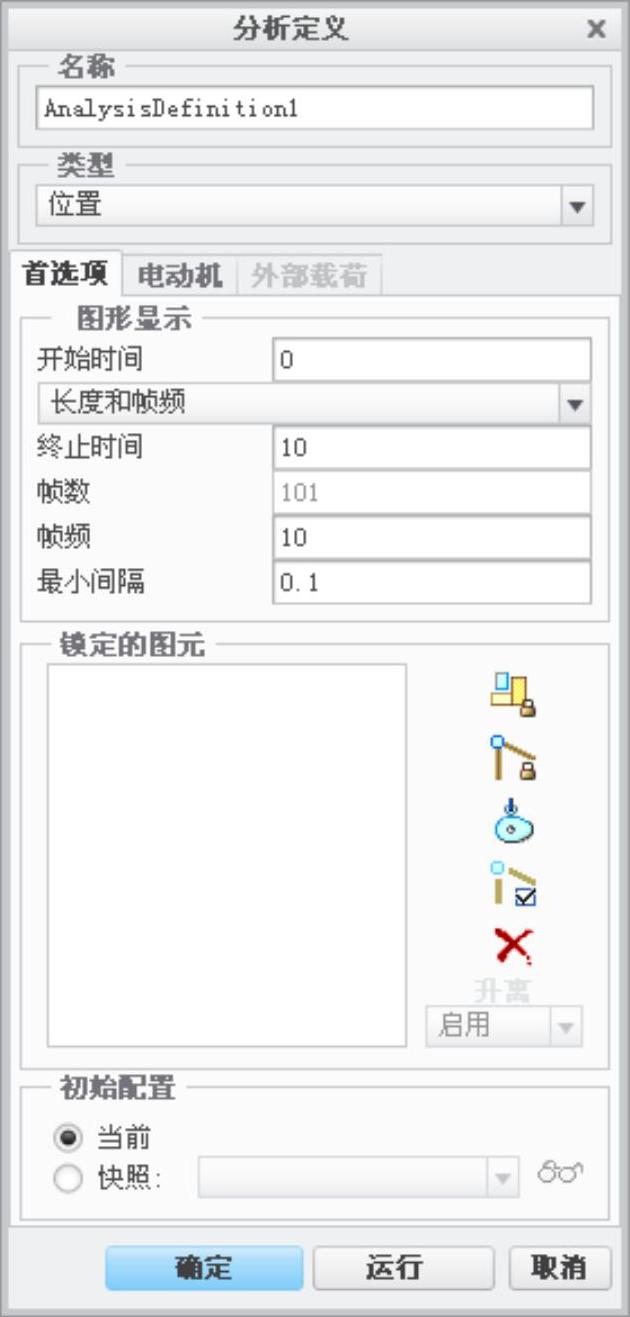

图9.8.13 “分析定义”对话框

①输入开始时间0（单位为秒）。

②选择测量时间域的方式：选择方式。

③输入结束时间10（单位为秒）。

④输入帧频10。

（5）定义初始位置。在图9.8.13所示“分析定义”对话框的区域，选中单选项。

Step3.运行运动分析。单击“分析定义”对话框中的按钮。

Step4.完成运动分析。单击“分析定义”对话框中的按钮。
