Task5.定义带传动

2025年09月26日
版权
Task5.定义带传动

Step1.单击978-7-111-42423-9-Chapter09-824.jpg功能选项卡978-7-111-42423-9-Chapter09-825.jpg区域中的“机构”按钮978-7-111-42423-9-Chapter09-826.jpg，进入机构模块。

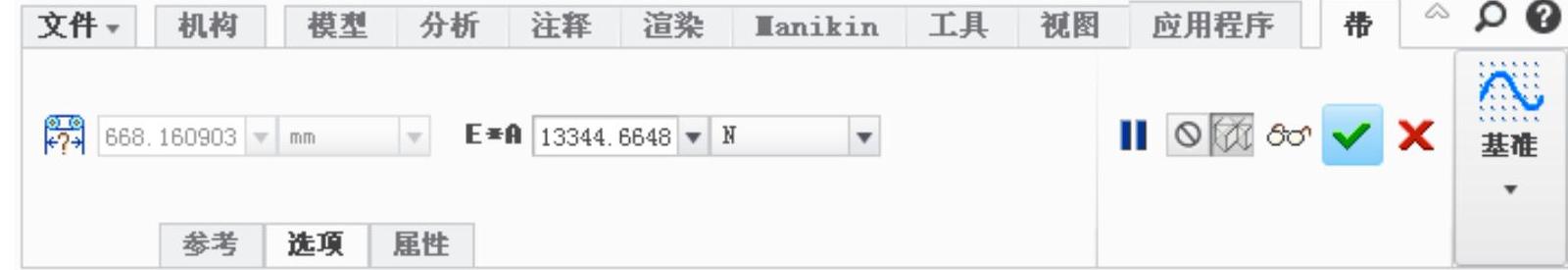

Step2.单击978-7-111-42423-9-Chapter09-827.jpg功能选项卡978-7-111-42423-9-Chapter09-828.jpg区域中的“带”按钮978-7-111-42423-9-Chapter09-829.jpg。此时系统弹出图9.8.10所示的“带”操控板。


图9.8.10 “带”操控板

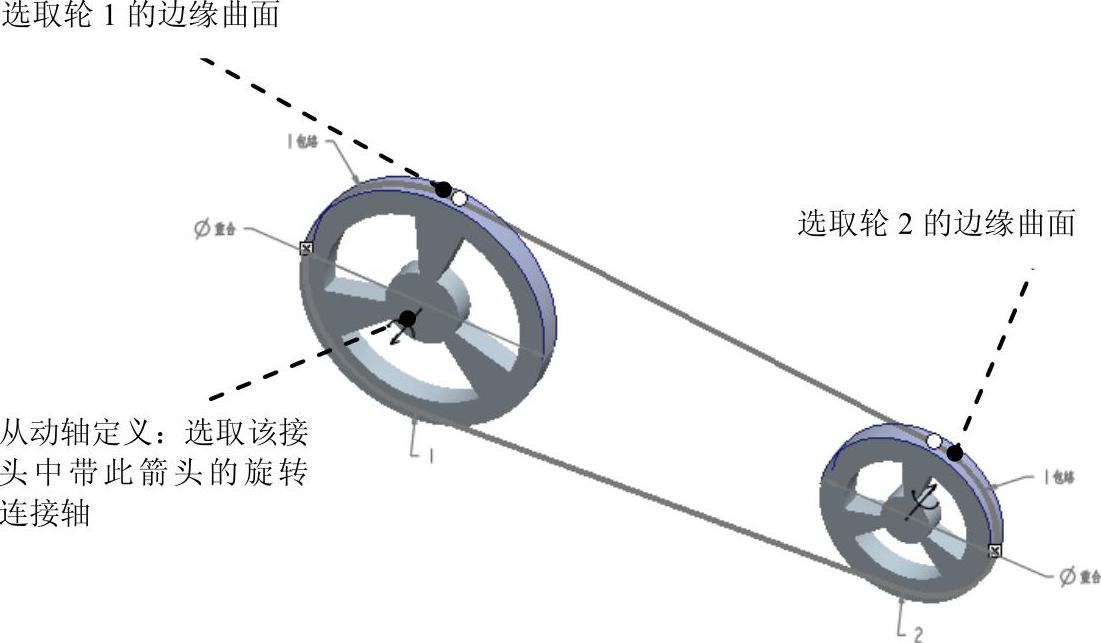

Step3.选取图9.8.11中轮1（WHEEL1）的边缘曲面，按住Ctrl键，再选取图9.8.11中轮2（WHEEL2）的边缘曲面，完成后的效果如图9.8.11所示。

Step4.单击“带”操控板中的978-7-111-42423-9-Chapter09-831.jpg按钮。


图9.8.11 带传动设置
